热网水利工况实验台 新品热网水力工况实验台

所属栏目:业内资讯 点击数量:6529

TW-RG761热网水利工况实验台

实验目的:

模拟热水管网,进行多种水利工况模拟变化实验,了解热网水压图的变化情况。

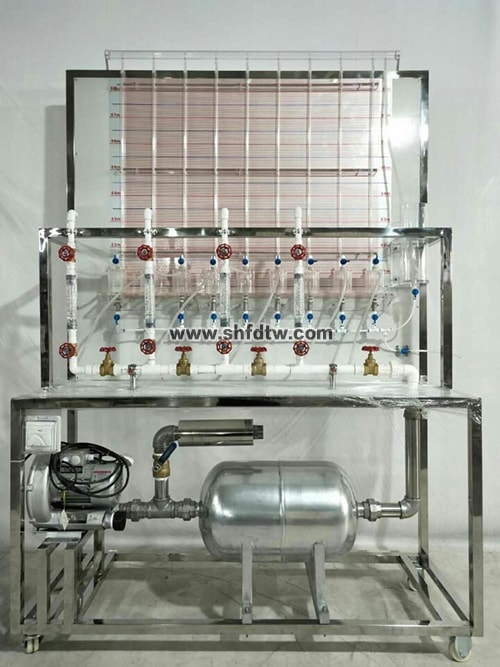

热网水利工况实验台 新品热网水力工况实验台 (图1)

主要配置:

下半部由管道、阀门、流量计、稳压罐、锅炉、水泵组成,用来模拟由5个用户组成的热水网路。上半部有高位水箱和安装在一块垂直木版上的12根玻璃管,玻璃管的顶端与大气相通,玻璃管下端用胶管与网路分支点相接,用来测量热网用户连接点处的供水干管与回水干管的测压管水头(水压曲线高度)。每组用户的两支玻璃管间附有标尺以便直观的读出各点压力。

您只要致电:021-55884001(袁经理)

我们可以解答  热网水利工况实验台  的相关疑问!

我们可以帮您推荐符合您要求的  热网水利工况实验台 热水管网水力工况实验台  相关产品!

找不到所需产品?请点击  产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-71-3100-1.html


主要配置:

下半部由管道、阀门、流量计、稳压罐、锅炉、水泵组成,用来模拟由5个用户组成的热水网路。上半部有高位水箱和安装在一块垂直木版上的12根玻璃管,玻璃管的顶端与大气相通,玻璃管下端用胶管与网路分支点相接,用来测量热网用户连接点处的供水干管与回水干管的测压管水头(水压曲线高度)。每组用户的两支玻璃管间附有标尺以便直观的读出各点压力。

技术参数:

1、输入电源:单相AC220V±10% 50Hz,功率120W。

2、水泵参数: 流量:20L/min ,扬程:12m,功率:120W。

3、流量计量程:16-160L/h,测压管高度1600mm。

4、外形尺寸:1800×500×2300mm,外形为不锈钢可移动支架,带双刹车轮。
