微型四层电梯实训模型 四层小型电梯模型 电梯模型 电梯模型实训

所属栏目:业内资讯 点击数量:6193

小型四层电梯实训模型

一、概述:

    电梯为微型四层电梯模型,基本具备实际电梯的所有功能。具有轿厢的升降和轿厢门的开与关功能的拖动系统,可采集现场的各种信号,如内选按钮信号、外选按钮信号、平层、限位信号、厢门限位信号,实现各种方式下电梯运行的逻辑控制功能。可作为PLC、单片机的被控对象使用。具有性能可靠、运行平稳、操作简单、能耗低和便于实训教学。

电梯为微型四层电梯模型,基本具备实际电梯的所有功能。由机械结构组件和电气控制系统两部分组成,机械部分由井道、运行导轨、轿厢、轿厢门、层门等组成;控制部分由内呼按钮、外呼按钮、开关门按钮、楼层显示窗口、升降驱动电机、平层限位检测开关、极限位行程开关、轿厢内指示灯、轿厢照明等组成。电梯具有自动平层、自动关门、集选控制功能、顺向响应轿内外呼梯信号、电梯安全运行保护、电梯检修、照明等功能。具有性能可靠、运行平稳、操作简单、能耗低和便于实训教学。

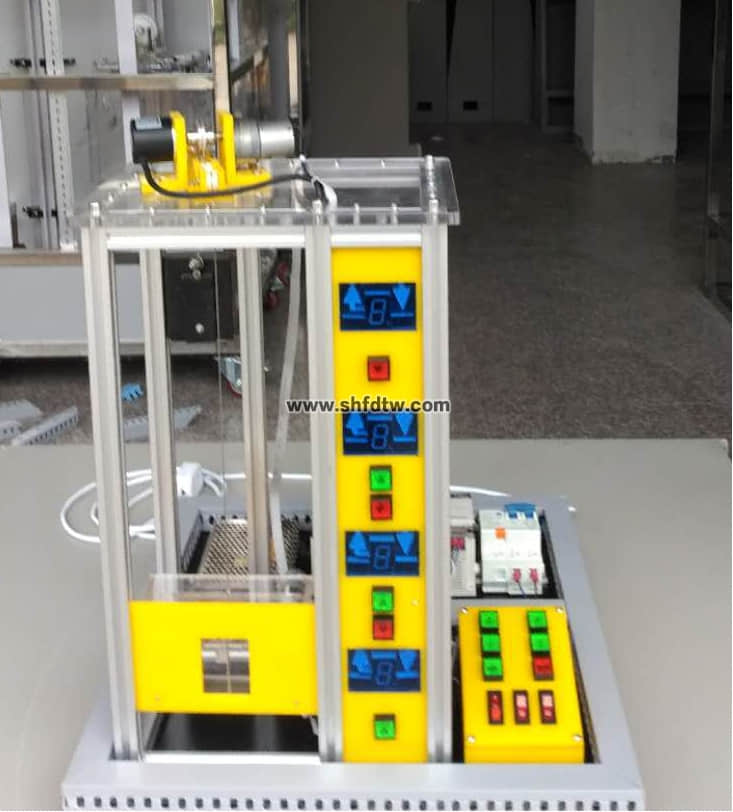

微型四层电梯实训模型 四层小型电梯模型 电梯模型 电梯模型实训(图1)


您只要致电:021-55884001(袁经理)

我们可以解答  小型四层电梯实训模型  的相关疑问!

我们可以帮您推荐符合您要求的  四层小型电梯模型,小型电梯教学模型,电梯模型实训设备  相关产品!

找不到所需产品?请点击  产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-95-2697-1.html


三、系统具体参数要求

大小尺寸:长:380mm;宽:270mm;高:600mm

输入电源:单相三线AC220V±10%

工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m

装置容量:<2000VA

安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准

四、系统配置要求

1、实验装置能够进行电梯轿厢升降和电梯门开关两组控制,且可以结合起来进行实验。轿厢升降和电梯门开关由两个直流电机分别控制。每层电梯门旁都装有呼叫电梯上下行的按钮,轿厢内有1至4层的内部选择按钮和开关门按钮,轿厢运行的井道内装有楼层定位行程开关,电梯门两侧有开关门定位行程开关。

2、系统选用了按钮功能与指示灯功能合一的高级发光按钮,按钮信号与指示灯信号能够分别控制。其中,开门关门按钮是与指示灯相关联的,按钮按下的同时指示灯发光,按钮弹起指示灯熄灭。

3、PLC输入信号有6个外部呼叫按钮信号、4个内部选择按钮信号、4个楼层定位信号、2个内部开关门按钮信号和2个开关门定位信号共18个;

4、PLC输出信号有2个升降控制信号、2个开关门控制信号、6个外呼指示灯信号和4个箭头指示灯信号4个数码管楼层显示试试共18个。

5、为防止电机越位运行发生故障,系统设计了硬件保护电路。只要轿厢碰到一楼的行程开关,升降电机电源即刻便被切断,电梯停止下降,但上升运行功能不受影响;若轿厢碰到四楼的行程开关,电机即刻断电使电梯停止上升,同时不影响电梯下降。开关门运行系统也具有此硬件保护功能

6、模型主体采用铝合金和有机玻璃材料制作,结实美观,透明性好,便于观察内部结构及实验动作。
