TWK-790D 电子技术综合实训考核装置

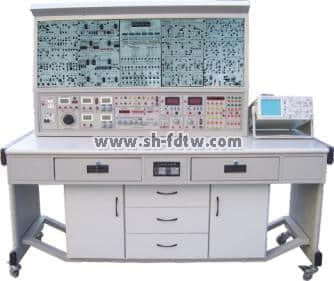

高性能电工电子技术实训考核装置 电子技术综合实训考核装置 电工实验台 电子技能实训台(图1)

本装置是我公司根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求,按照职业教育的教学和实训要求而研发的综合实训考核装置,装置综合性强,实训内容丰富。适用高职、中职、中专、职校“数字电子技术”“模拟电子技术”等课程的实训大纲要求,其是学校新建或扩建实训室,迅速开设实训课程的理想设备。


您只要致电:021-55884001(袁经理)

我们可以解答  电子技术综合实训考核装置  的相关疑问!

我们可以帮您推荐符合您要求的  电子技术综合,电子实训考核,电子教学装置  相关产品!

找不到所需产品?请点击  产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-46-176-1.html


一、技术性能

1、输入电源:三相四线~220V±10%  50Hz

2、温度:-10℃~+40℃,相对湿度<85%(25℃)

3、装置容量:<0.5KVA

4、重量:120Kg

5、外形尺寸:1400mm×700mm×1500mm

二、实训装置基本配置及功能

本实训台主要由实训屏、实训挂箱、实训桌等组成。

(一)实训屏

实训屏为铁质双层亚光密纹喷塑结构,铝质面板,为实训挂箱提供直流电源、函数信号发生器、测试仪表及实训器件等。

1、电源部分:电源输入时信号灯亮,开启单相漏电开关,实训台开始工作。

1.1交流电源

1.1.1提供低压交流电源:0V、6V、10V、14V插头各一路及中心插头17V两路。

1.1.2提供0-240V连续可调交流电源,经整流环节同时可得0-250V直流电源,有表指示。

1.2、直流电源:

1.2.1四路固定直流电源:±12V、±5V,每路均有短路、过载保护功能。

1.2.2二路互相独立的0-30V连续可调恒流稳压电源,内置式继电器自动换档,多圈电位器连续调节,输出电流2A,具有预设限流和保护功能,自动恢复功能。将两路0-30V电源通过适当的连接,可得到输出0~±30V连续可调或0-60V连续可调电源。

2、函数信号发生器:输出正弦波、矩形波、三角波

2.1频率范围:5Hz-550KHz,含五个频段。

2.2频率指示:由Hz表直接读出。

2.3电压输出范围:正弦波5Hz-250KHz>4.5V,250KHz-550KHz>3.5Hz

三级衰减:0db,20db,40db,具有连续细调

矩形波:5Hz-250KHz>4.5V,250KHz-550KHz>3.5Hz,幅度连续可调

三角波:5Hz-250KHz>1V

3、连续计数脉冲:输出频率0.5-300KHz。

4、单次脉冲:每次可输出一对正负脉冲。

5、音频功率放大器:输入音频电压不低于10mV,输出功率不小于1W,音量可调,内有喇叭,用于放大电路扩音,也可作信号寻迹。

6、七段译码器:6组七段译码器及对应译码显示数码管。

7、逻辑电平显示:8位LED显示

8、逻辑电平开关:8位开关电平输出

9、智能数显直流数字电压表1只:采用ICL公司高性能AD转换器配以高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围:0-200V。手动量程为:2V、20V、200V。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。

10、智能数显直流数字电流表1只:采用ECL公司高性能AD转换器配以高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围:0-2000mA。手动量程为:20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示等功能。

(二)实训挂箱

1、DZJ-01 三极管放大电路

2、DZJ-02 场效应管及负反馈放大电路

3、DZJ-03 集成运算放大器应用(一)

4、DZJ-04 集成运算放大器应用(二)

5、DZJ-05 集成运算放大器应用(三)

6、DZJ-06 振荡电路和功放电路

7、DZJ-07 直流稳压电源电路

8、DZJ-08 数字电路实训挂箱

9、DZJ-09 综合实训挂箱

(三)实训桌

实训桌为铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方。实训桌下方设有元件储存柜,可以放置实训挂箱,还设有四个带刹车的轮子,便于移动和固定。
