TW-SNY18(分布式)5KW太阳能光伏并网发电教学系统
一、系统概述
分布式并网光伏电教学系统,主要由光伏组件方阵及其支撑支架、直流汇流箱、防雷系统、并网逆变器、交流配电箱、监控系统及其连接线缆等组成。
在晴朗的白天,装在屋顶上的光伏组件发出的直流电经过并网逆变器逆变成与电网同频率同相位的单相交流电给负载进行供电,在夜晚或阴雨天等太阳光照不足的情况下,系统处于待机状态,负载用电全部来自电网。另外在系统与互联网联网情况下,可以通过系统监控软件来实时查看系统的运行状态和故障信息,或者是选配远程通讯数据采集器,将系统工作数据通过GPRS或以太网,传输到您的手机、平板电脑或任意一台联网的电脑,以便于远程实时掌控电站的信息。

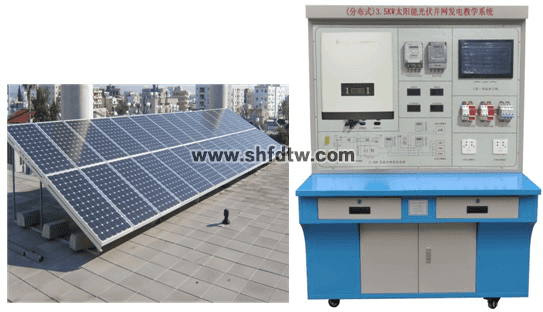

室外4.0KW工程型光电池方阵 室内实验及操作平台
企业信息
您只要致电:021-55884001(袁经理)
我们可以解答 (分布式)5KW太阳能光伏并网发电教学系统 的相关疑问!
我们可以帮您推荐符合您要求的 并网型光伏发电教学系统、并网型太阳能光伏发电系统、太阳能光伏发电实训系统,分布式并网光伏电教学系统 相关产品!
找不到所需产品?请点击 产品导航页
当前产品页面地址:http://www.shfdtw.com/productshow-65-2609-1.html
主要实验实训内容
6、1、 光伏能量变换实验
实验1、光伏阵列单元组成原理。
实验2、太阳能光电池能量转换组合原理。
实验3、阵列电池功率跟踪器原理。
实验4、阵列汇流与防雷接地原理。
实验5、阵列结构件组合安装原理。
实验6、功率跟踪器与光伏转换提效实验。
实验7、在不同天气和日照强度下光波对光伏转换效率的影响实验。
实验8、在不同季节环境温度变换下对光伏能量转换的影响实验。
6、2、光伏并网同步逆变电源实验
实验1、逆变电源单元组成原理。
实验2、逆变电源MPPT的功率跟踪控制方法的实验。
实验3、逆变电源输出功率与光伏能量变换的实验。
实验4、MPPT与电子跟踪器有效结合和分离控制方面的比较实验。
实验5、逆变器并入的电网供电中断,逆变器应在2s内停止向电网供电,同时发出警示信号的防孤岛效应保护试验。
实验6、逆变电源直流输入欠电压控制实验。
6、3、光伏并网发电系统软件实验
实验1、在工控一体机上位软件里查看单站监控项目
当前功率 KW、当日电量 KWh、当月电量 KWh、当前电量 KWh、总电量 KWh
累计减少砍伐树木(棵)、累计减排二氧化碳(吨)、收益(元)需要设置
每日/周功率曲线、电量曲线
实验2、在移动设备监控软件里查看单站电量记录项目:
当前功率 KW、当日电量 KWh、当月电量 KWh、当前电量 KWh、总电量 KWh
累计减少砍伐树木(棵)、累计减排二氧化碳(吨)、收益(元)需要设置
每日/周功率曲线、电量曲线
实验3、在上位软件里查看单站故障记录项目:
直流过压、直流欠压、直流过流
交流过压、交流欠压、交流过流
系统过载、频率异常、孤岛保护、ADC异常(快速检测并网电压,电流)、IPM故障、过流保护、过温保护、温度异常、DSP异常(数字信号处理器,将模拟信号转为数字信号)
主要单元参数
5.1 太阳能电池组件
组件型号:YL250P-29b 多晶
功率(W):250
开路电压(V):38.4
短路电流(A):8.81
功率点的工作电压(V):29.9
功率点的工作电流(A):8.36
转化效率:17.12%
开路电压温度系数:-0.292%/K
短路电流温度系数:+0.045%/K
功率温度系统:-0.408%/K
系统电压(V):1000
保险丝额定电流(A):20
组件尺寸(长×宽×高):1650×990×40mm
重量:19.1kg
框架:阳极氧化铝
玻璃:白色钢化安全玻璃3.2mm
电池片封装:EVA
背板:复合薄膜
太阳能电池片:6×10片多晶硅太阳能电池片(156mm×156mm)
接线盒
1)6个旁路二极管
2)绝缘材料:PPO
3)防水等级:IP65
连接器
1)常规额定电流:30A
2)耐电压:DC1000V
3)接触电阻:<2mΩ
4)绝缘电阻:>500MΩ
5)适用单芯电缆截面:2.5-6mm2
6)电缆外径范围:Φ5mm~Φ 7mm
7)环境温度:-40℃~+ 105℃
8)防护等级:IP67
9)安全等级:Ⅱ
10)壳体:PC料,黑色
11)接触件:紫铜CN,镀锡SN
12)接线方式:压接
锁紧系统:嵌入式常规额定电流:30A
1)耐电压:DC1000V
2)接触电阻:<2mΩ
3)绝缘电阻:>500MΩ
4)适用单芯电缆截面:2.5mm2, 4mm2, 6mm2或14AWG, 12AWG, 10AWG
5)电缆外径范围:Φ5mm~Φ 7mm
6)环境温度:-40℃~+ 105℃
7)防护等级:IP67
8)安全等级:Ⅱ
9)壳体:PC料,黑色
10)接触件:紫铜CN,镀锡SN
11)接线方式:压接
12)锁紧系统:嵌入式
13)重量:约0.025Kg
电 缆
1)长度:450mm,
2)规格:1×4mm²
3)颜色:红、黑
温度范围系数:-40°C to+85°C
抗冰雹系数:直径25mm,撞击速度23m/s(51.2mph)
表面负荷:7200pa
