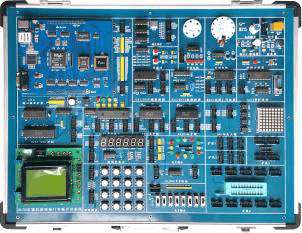

微机原理与接口技术实验箱微机教学实验平台新型微机原理与接口教学系统实验箱

一、硬件构成
  1、具有32位嵌入式i386EX单板微机系统。
★2、实验主板上必须具有工业标准PC104总线接口插座，i386EX系统板必须通过PC104总线接口与实验主板插接相连。
★3、i386EX系统板上必须具有内含BIOS和DOS功能调用的系统监控ROM。
★4、80x86系统扩展总线要完全开放，不能将数据线与接口电路预先连接好。
★5、总线必须要包含：存储器字节使能信号BHE/BLE，数据地址复用总线分离控制信号ADS#。
  6、可选配专用总线时序观测扩展模块，可以实时捕捉并观测程序调试过程中的总线时序信号。
二、软件构成
★1、须在64位Windows下运行的视窗式调试环境，支持源语言级程序调试。
★2、具有单步、跳过、断点、连续、变量跟踪等调试手段。
★3、接口扩展应用实验不能采用远程调试模式。
★4、实验程序必须能支持多数据段和多程序段的调试。
  5、具有16位与32位寄存器状态的切换。
  6、可选择使用汇编语言和C语言。
★7、既要有联机调试模式，也要具有脱机独立运行模式，两种模式可自由切换。
★8、调试环境除支持80x86实模式程序调试外，还要支持80x86保护模式程序的调试。
★9、调试环境除支持源语言级程序调试外，还必须提供命令行调试窗口，支持DOS环境下的DEBUG调试功能，可以直接对接口电路进行I/O操作。
10、具有示波器测量和显示界面。
