工厂电气自动化综合实训装置电气自动化技术综合实训设备

所属栏目:业内资讯 点击数量:6560

装置配备

(一)电源、信号源、仪器控制屏

实训装置由控制屏、实训桌、主机实训组件、实训模块(含丰富的工业现场设备模拟实训对象)、变频器挂箱、触摸屏挂箱、交直流电机、总线单元、通信模块、电机导轨、测速机构等组成。

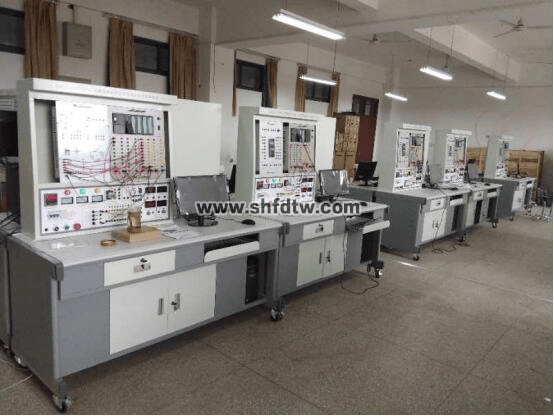

工厂电气自动化综合实训装置电气自动化技术综合实训设备(图1)

您只要致电:021-55884001(袁经理)

我们可以解答  工厂电气自动化综合实训装置  的相关疑问!

我们可以帮您推荐符合您要求的  工厂电气自动化综合实训装置,电气自动化实训设备,电气自动化综合实训装置  相关产品!

找不到所需产品?请点击  产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-42-2726-1.html


(一)控制屏(铁质双层亚光密纹喷塑结构,铝质面板)

1、交流电源控制单元

三相四线380V交流电源经空气开关后给装置供电,电网电压表监控电网电压,设有带灯保险丝保护,控制屏的供电由钥匙开关和启停开关控制,同时具有漏电告警指示及告警复位。

提供三相四线380V、单相220V电源各一组,由启停开关控制输出,并设有保险丝保护。

2、定时器兼报警记录仪

定时器兼报警记录仪,平时作时钟使用,具有设定时间、定时报警、切断电源等功能;还可自动记录由于接线或操作错误所造成的漏电告警次数。

3、直流电源、直流电压/电流表、逻辑输出及指示等

直流电压:0~10V可调输出;直流电流:4~20mA可调输出;直流数字电压表/电流表;电压表量程0~200V、输入阻抗为10MΩ、精度0.5级;电流表量程0~200 mA、精度0.5级;同时设有逻辑电平输出(点动、自锁)、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。

(二)实训桌

实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方。设有抽屉和元器件储存柜。

(三)实训组件

1、PLC实训组件

配置西门子新款主机S7-200 SMART SR40,配套通信编程电缆

3、变频器实训挂箱

配置西门子变频器V20,带有RS485通讯及BOP操作面板。

4、触摸屏实训挂箱:

规格为7英寸彩色大屏,了解工业触摸屏的功能及使用方法,掌握PLC之间的通信知识,并掌握复位、置位、交替等功能键、图形(曲线)显示在触摸屏中的实现方法。
