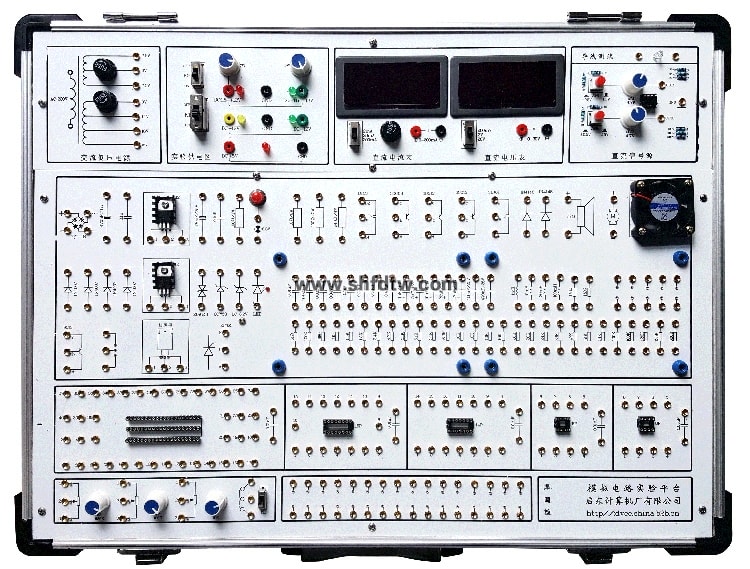

模拟电子技术实验箱
1.1 实验箱结构
1.1.1 实验箱PCB 由两部分组成：上面为公共模块部分，下面为实验模块部分。
模拟电路实验箱
★1.1.2 公共模块部分固定设计在PCB 板上端，实验模块由四块扩展板卡组成，可同时插在PCB 板下端，扩展板卡安装有把手，方便扩展板卡的插拔；扩展板底部安装透明有机玻璃保护罩。
★1.1.3 PCB 板正面丝印实验模块原理图，电阻、电容、二极管等常规器件焊接在PCB 板背面；集成芯片，开关等安装在PCB 板正面。
1.1.4 实验箱PCB 采用白底黑字设计。
1.1.5 实验模块测试信号通过测试环引出，三脚2.54 标准间距，两点焊接，坚固耐用，方便探头连接测试。
1.1.6 接插件：采用内径为Φ2 自锁紧可叠插式插座。
1.1.7 配备实验多股软铜线导线（线径φ0.5mm）。
1.1.8 实验箱箱体：铝合金框架式结构，外形尺寸：(430～450)mm×(310～330)mm×(150～160)mm。
当前产品页面地址：http://www.shfdtw.com/productshow-38-2702-1.html

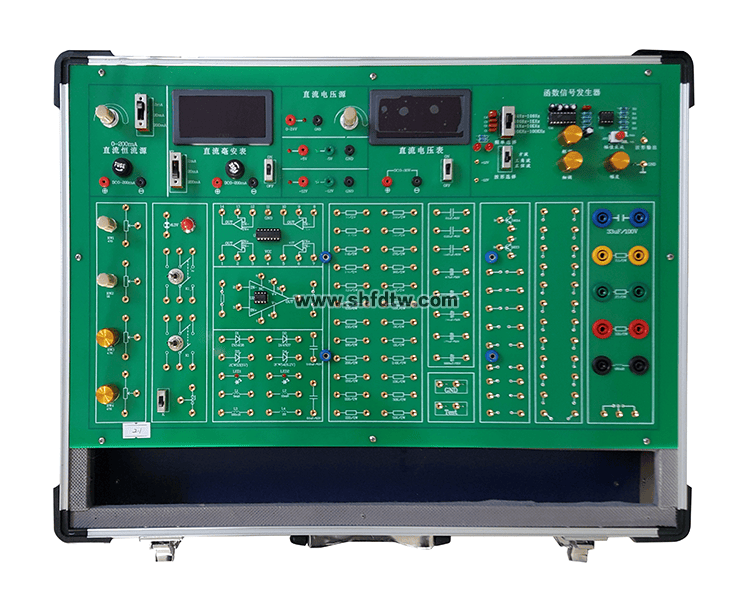

TW-X15 电路分析实验箱
一、概述
本实验箱以全开放的形式设计，板上集成有实验用各种元器件，实验时学生自行选择元器件，自行搭接实验电路，实验连接采用锁紧叠插式镀金插头和插座，接触可靠。电路板采用2.0厚双面敷铜板设计工艺，坚固实用，使用寿命长。
当前产品页面地址：http://www.shfdtw.com/productshow-38-2773-1.html
