PLC实验室实验装置 PLC实验台 PLC可编程实训设备 PLC可编程控制器实验装置

PLC实验室实验装置技术条件

一、产品特点

1、模块化结构，搭配灵活

实验装置采用控制屏和铝合金框架模块化结构，结构牢固、美观大方，具有现代感，各种模拟实验单元，均为组件式，可根据实验项目、网络要求进行组合，若需要增加实验项目，只需添加部件即可。

2、工业现场的典型应用，直观形象

实验对象来自于工业现场的典型应用，直观形象，集模拟量、数字量、网络通信及电气控制于一体，通过实验，学生能够迅速掌握PLC的各种硬件结构、编程方法及自动化通信网络方式，较快的适应工业现场的要求。

3、动态监视画面，实时跟踪

所有实验均有采用组态软件开发的动态监视画面，对PLC的动作进行跟踪，可大大提高实验效果，激发学生的学习兴趣。

4、快捷方便的程序下载

模块本体标配以太网接口，集成了强大的以太网通信功能。一根普通的网线即可将程序下载到PLC中，方便快捷，省去了专用编程电缆。通过以太网接口还可与其它CPU 模块、触摸屏、计算机进行通信，轻松组网。

5、产品安全可靠

装置设有各种人身安全保护措施，并提供单独的24V电源以保护主机。

二、技术参数

1、输入电源：三相四线制AC380V±10％/50Hz；

2、工作环境：温度-10℃-+40℃；相对湿度<85%（25℃）；海拔<4000m；

3、装置容量：<350VA；

4、外形尺寸：1750mm×750mm×1540mm；

5、装置重量：<100kg。

三、技术说明

1、安全保护

1）满足国家标准，在实验装置的电源输入端设有电流型漏电器，控制屏内、外或强电输出有漏电现象，即刻告警并切断总电源，确保实验者人身安全。

2）带有电子线路过流短路保护以及保险丝保护。

3）实验台采用不同实验导线，相互间不能互插，强电采用全塑型封闭安全实验导线，避免了学生误操作触电的可能。

2、控制屏和实验桌

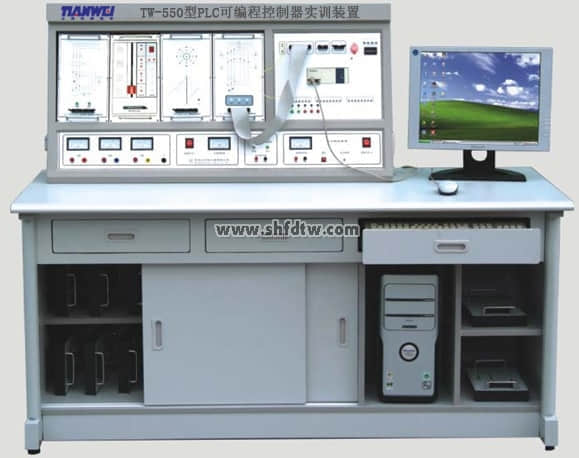

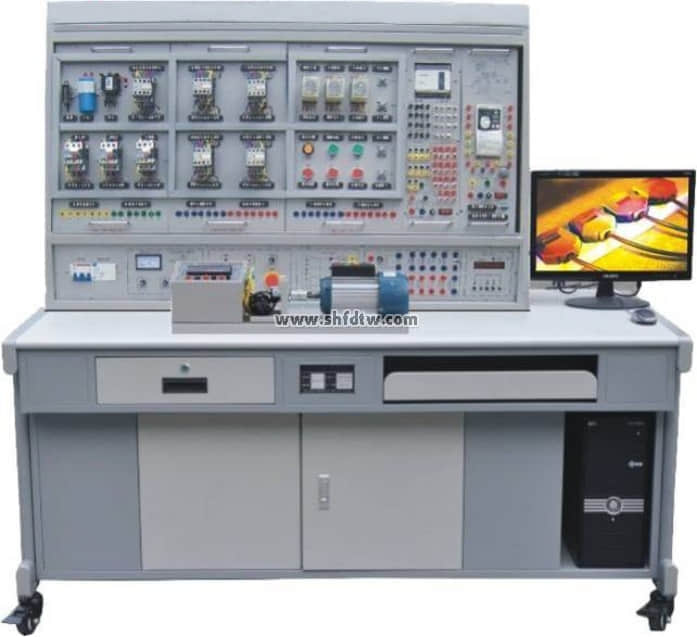

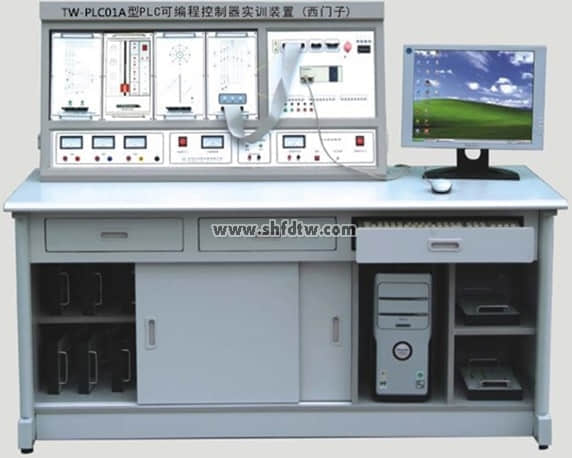

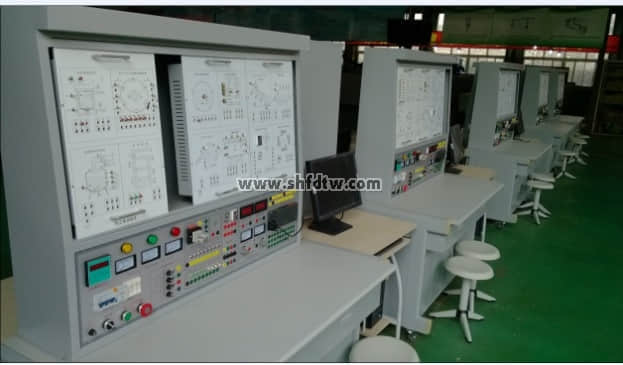

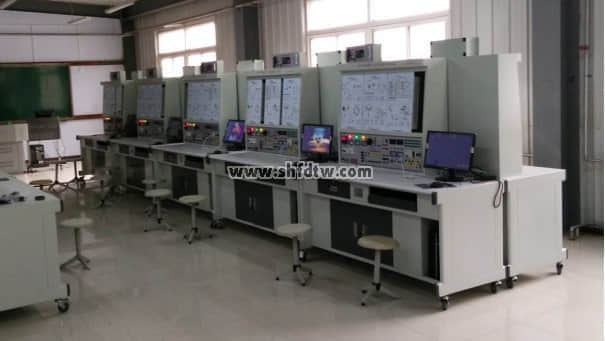

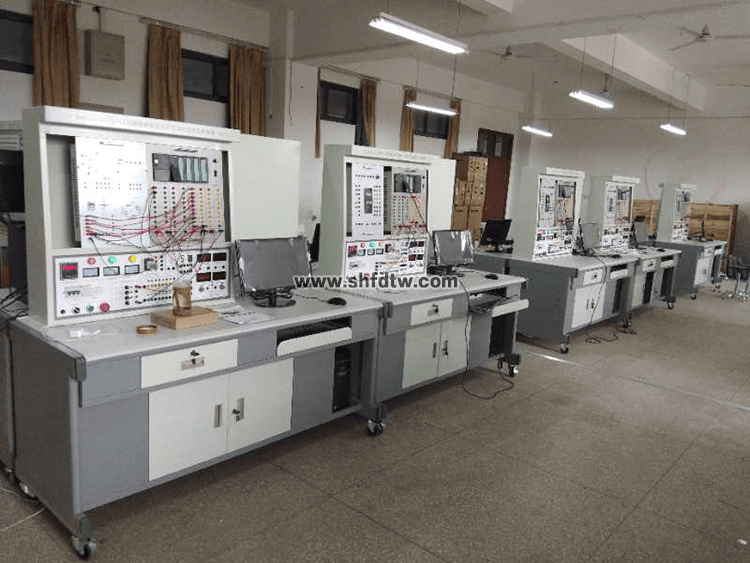

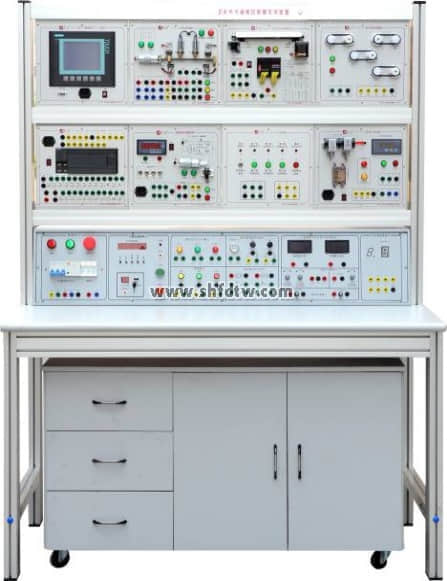

实验装置由控制屏、实验桌、触摸屏、PLC、通信模块、变频器、电气控制元器件、三相异步电机、模拟实验板等功能模块组成。

控制屏采用铝合金框架结构，实验桌的设计结合了国际流行的工业造型元素，桌面为防火、防水、耐磨高密度板，桌腿采用50x50的优质方钢，结构坚固，整个造型既简约又不失端庄，既美观大方又无笨重之感，同时便于拆装移动，方便实验室的管理。实验装置还带连体电脑桌，可用于电脑显示器及主机的存放，用户无需再配电脑桌。桌子下配有一个可移动立柜，带抽屉和储藏柜（带锁），可以存放工具以及资料等。

3、电源技术说明

三相四线电源输入，经漏电保护开关，通过启停按钮控制设备电源输出。设有交流电压表三只监视电网三相电压。输出三相四线380V交流电源，带有电子线路过流短路保护以及保险丝保护，带定时兼报警考核管理器，用于考核学生实验用。

4、PLC-002功能模块

1路0-15V可调直流电压1路（带指针表显示）；1路0-20mA可调直流电流1路（带指针表显示）；逻辑电平指示；逻辑电平输出（点动、自锁）。

5、PLC-CPU主机实验挂件

含有FX3U-48MT主机，并配有FX3U-4AD（含4路模拟量输入）和FX3U-2DA模块（2路模拟量输出）。

6、PLC-BPQ变频器

采用三菱D700系列高性能变频器，三菱 FR-D720S-0.4K-CHT型，控制信号输入为4-20mADC或0-5VDC，交流220V变频输出信号；具有过电压、欠电压保护，变频器、电机过温保护，接地故障保护，短路保护等保护功能。

7、PLC-CMP触摸屏实验组件

采用7英寸MCGS触摸屏1个；DC24V供电，彩色触摸屏,配有通信下载编程电缆，触摸组态软件等。触摸屏功能特点如下：配置高清：800X480分辨率；真彩：65535色数字真彩，丰富的图形库；可靠：抗干扰性能达到工业III级标准，采用LED背光永不黑屏；配置：ARM9内核、400M主频、64M内存、64M存储空间；环保：低功耗，整机功耗仅6W；

8、PLC模拟对象

1）PLC-02 音乐喷泉的模拟控制

2）PLC-03 LED数码显示的模拟控制

3）PLC-04 舞台灯光的模拟控制

4）PLC-05 天塔之光的模拟控制

5）PLC-06 十字路口交通灯的模拟控制

6）PLC-07 四节传送带的模拟控制

7）PLC-08 轧钢机的模拟控制

8）PLC-09 邮件分拣的模拟控制

9）PLC-10 装配流水线的模拟控制

10）PLC-11 液体混合的模拟控制

11）PLC-12 机械手的模拟控制
