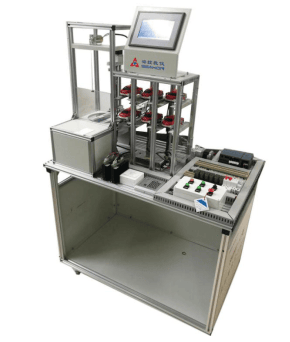

立体停车库实训装置

设备组成及功能

本实训装置主要由立体车库、控制管理系统组成。

1.立体车库主体由实训桌（采用工业铝型材、钣金结构组合而成）、两层六位停车库体（型材结构）、托盘、二维(X、Y)运动机械及电气控制等部分组成。

第一层设有车辆入库出库平台。每个车位底部均有限位开关做车辆到位检测。车库右边为开放式的电气控制安装板，上面装着电源总开关、保险丝、继电器、端子排、PLC。

2.电气控制部分由西门子的可编程控制器、步进电机、步进驱动器、直流减速电机、开关电源、光电传感器、行程限位开关、控制开关等器件组成。

3.可编程控制器模块PLC主机采用西门子S7-200SMART系列CPU ST30，晶体管输出、24V供电、集成数字量I/O（18路数字量输入/12路数字量输出）、RS-485通信口、6路高速计数器；EM DI08数字量输入模块（8输入）；配套编程电缆。

4.触摸屏实训模块：采用昆仑通态MCGS TPC7062KX，是一套以先进的Cortex-A8 CPU为核心（主频600MHz）的高性能嵌入式一体化触摸屏。该产品设计采用了7英寸高亮度TFT液晶显示屏（分辨率800×480），四线电阻式触摸屏（分辨率4096×4096）。同时还预装了MCGS嵌入式组态软件（运行版），具备强大的图像显示和数据处理功能。
