技术参数：
流体阻力：光滑管：
雷诺数：500~30000、液体流量：10~1000 l/h、压差范围：10~120KPa。常温、常压操作。
粗糙管：
雷诺数：500~30000、液体流量：10~1000 l/h、压差范围：30~180KPa。常温、常压操作。
阀门局部阻力：
雷诺数：2000~15000、液体流量：100~1000 l/h、压差范围：10~200KPa。常温、常压操作。
流量及性能测定：
文丘里流量计流量：0.2~10m3/h，压差范围：10~60KPa
涡轮流量计流量：0.2~20m3/h。
离心泵特性、管路性能：
液体流量：0～8.5m3/h、离心泵出口压力：0-0.2MPa、离心泵泵的扬程(H)：0-20m
离心泵轴功率(N)：0.43-0.85KW、离心泵效率（η）：0-60%、离心泵转速：0-2900转/分
液体温度：常温。
主要设备及材质要求：
不锈钢光滑管：管径d—0.00790(m)  管长L—1.600(m)，

不锈钢粗糙管：管径d—0.00990(m)  管长L—1.600(m)，内装不锈钢螺旋丝，
不锈钢局部管：管径d—0.02000(m)  管长L—1.600(m)，上有不锈钢阀门一个

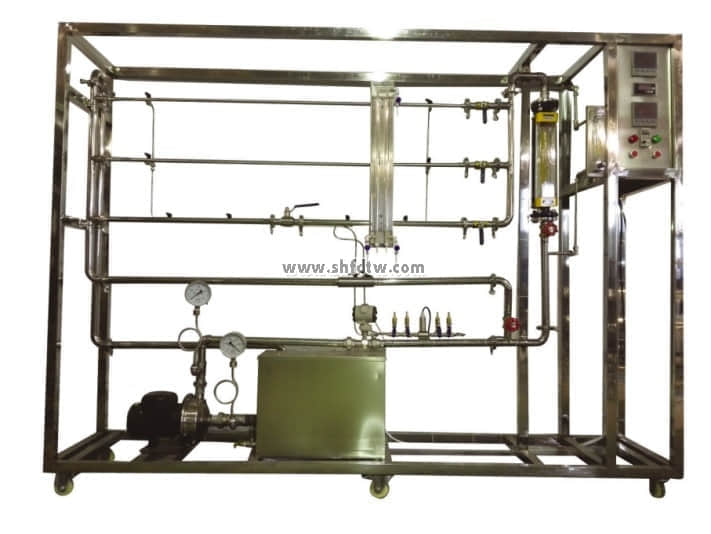

TW-HY109化工流动过程综合实验装置 企业信息
