风力发电透明液压传动实训装置技术设计要求
一、功能说明
面向风电检修维护人员，针对液压原理图，进行液压回路操作实训，面板上包含2套图纸中的各种元器件，大部分可选用透明的液压阀件，让学员手动连接液压阀回路和气动驱动回路，连接完毕后，可通过上电回路，通过执行机构的模拟动作，验证其功能是否正确。
执行机构：
1）模拟高速轴刹车 抱闸动作（根据图纸设计数量，样式上尽量相仿，原则上实现机构动作即可）
2）模拟偏航刹车 抱闸动作（根据图纸设计数量，样式上尽量相仿，原则上实现机构动作即可）
3）模拟风轮锁动作 （根据图纸设计数量，样式上尽量相仿，原则上实现机构动作即可）
二、图纸（附系统工作原理说明等文件）

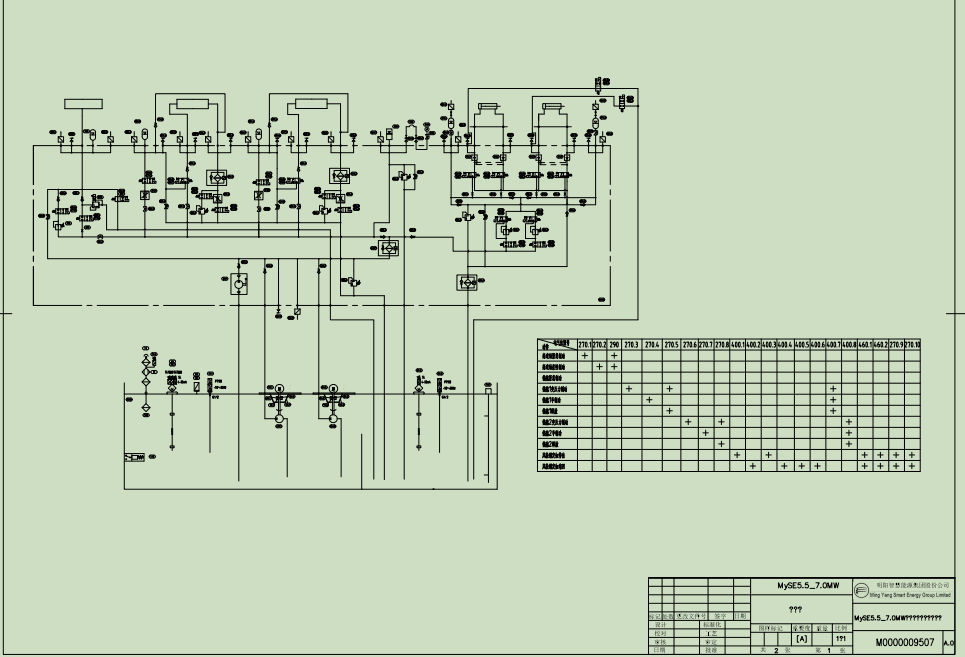

图纸1# 1.5MW“常温型”

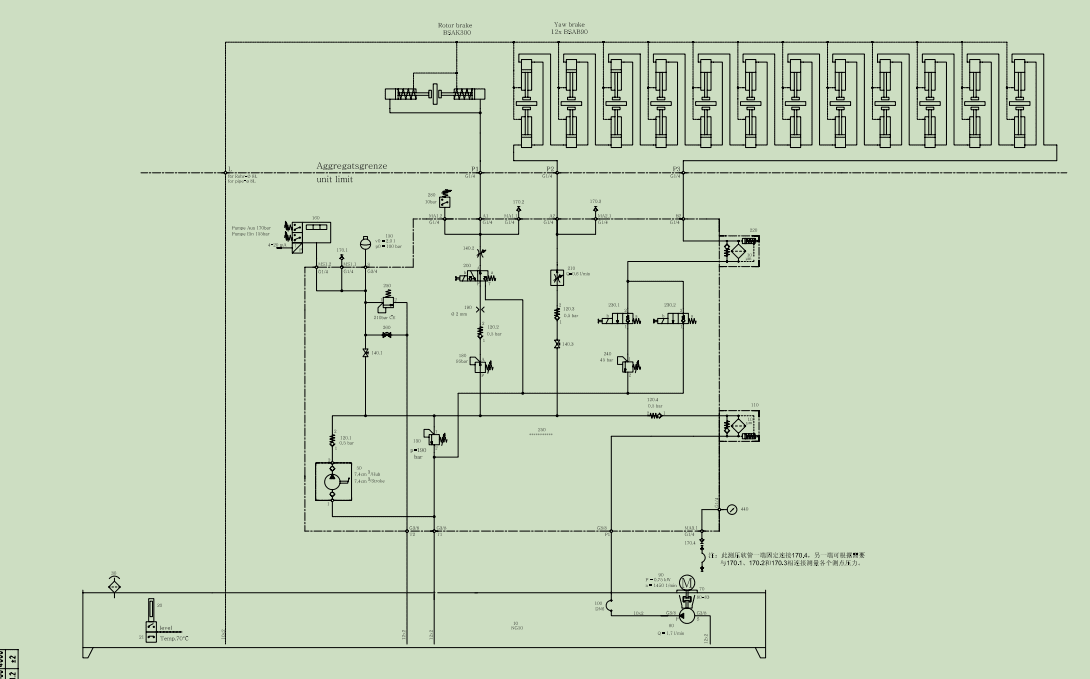

图纸2# “7MW机组”
三、供电电源设计要求
1、电源：AC220V 50HZ
2、直流电源输入AC220V 输出DC24V/3A
3、可编程控制器（PLC）：确认一下必要性
4、气动实验泵站：1或 2个
5、气路代替液压回路
四、功能设计要求
1、透明液压器件，提供实训桌、实训台、液压元件和电器控制器件、可编程控制器（PLC，如果必要的话）等组件。
2、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏。
3、实训元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。
4、通过控制器件上电等，进行回路操作链接的正确性验证。
5、液压图 2套，要在明显的位置上刻画出来，方便学员参照连接，做训练。
五、厂家配合事项
1、提供实验台详细设计，并配合加工。
2、提供可进行的实验项目说明。
3、提供阀件等元件清单及报价、工期。
