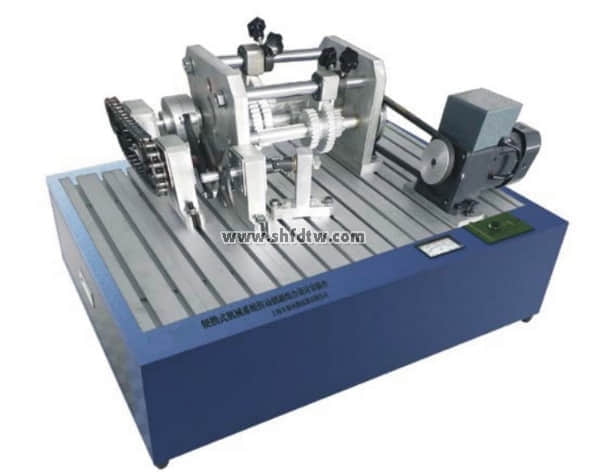

便携式机械系统传动方案创新组合设计分析箱

一、功能要求：实验台将机械传动装置分成若干模块，可根据实验教学要求，进行多样化选择、拼装和测试，变型功能强。

二、用途说明：1.机械系统传动方案设 计；2.机械系统拼装实训；3.机械系统运动分析；4.机械系统创新组合的分析。

三、主要技术参数：

1.机架：机架尺寸≤690×465×165mm。

2.零件存放箱 材料：2mm厚冷轧钢板；表面处理：喷塑。

3.零件 54种110余个自制零部件、17种标准件及8种外购件，配拼装工具等。

4.通过拼装各种组合传动方案，可对比分析不同方案的传动特点。

5.实验箱采用手动方式驱动机械系统。

6.实验箱为便携式，可配置在开放实验室。

7.有九档齿轮变速器机构，箱内大部分零件采用钢制，加工精度高。

8.工作台平板采用T形铝合金。

9.配实验的CAD装配图与三维立体图。

10.实验箱外形尺寸：≥690×465×165mm。

11.每台配实验用桌子1张,木质桌面板厚≥4cm ,桌体由1.5mm厚冷轧钢板制作，尺寸≥1300×600×800mm。
