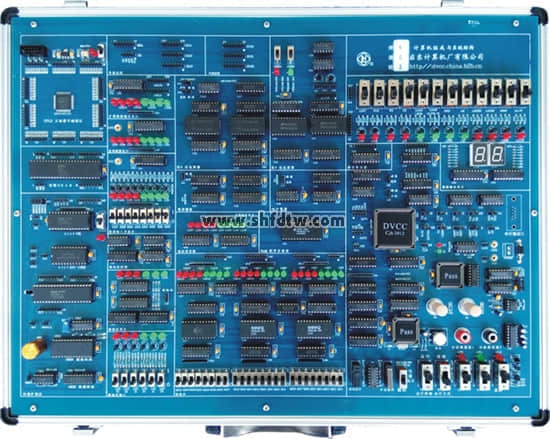

TW-X35综合型计算机组成原理实验系统

主要技术要求如下：

1.硬件系统采用微处理器89S52和CPLD isd2000有机结合组成主控部件 。

2.提供手动、自动和联机三种工作方式 。

3.完善的系统检测电路和系统保护电路设计。

4.和电脑的连接采用USB通信方式，即插即用。

5.以图形化界面设计的动态集成调试运行软件 。

6.实验系统的字长为8位、16位兼容设计。

7.实验系统的基本指令系统有多种指令格式、多种寻址方式。

8.主存储器为8K字节的静态存储器6264。

9．配运算器模块，配4片74LS181芯片可实现16种二进制算术运算及16种逻辑运算，可进行8位、16位运算器实验。

10.控制器采用微程序方案实现，字长至少为24位， 最大容量为1024字节，配电可擦写的E2ROM存储器3片2816 ，实现动态微程序设计。

11.配有一个双向通用移位寄存器74LS299，以实现逻辑移位功能。

12.系统工作频率源 ，频率范围为330HZ～580HZ，产生四种不同时序的时钟信号。

13.实验系统配有微程序手动输入并显示模块，装有24个微程序输入开关，用于输入微程序。

14.配8个控制开关，2个微动开关，用于手动控制整机的运行和切换运行方式等。

15.配2位七段数码管以显示程序运行的结果。

16.配微地址发生器模块和微地址显示模块、微地址控制模块。

17.配数据总线和地址显示模块，用于显示数据总线上的动态数据。

★18.配置8255、8253、8259，实现I/O接口和中断接口功能。

★19.配置双端口存储器IDT713200，实现双端口数据的读写。

★20．配置模数A/D和数模D/A转换电路，实现数模和模数的转换功能。

★21．配置目标CPU或IP Core用CPLD模块LH-EPM240,可以实现复杂模型机的设计和16位指令8086/8088兼容CPU的的设计。

22.实验箱有自己的监控程序，支持多种程序调试和运行功能方式，如：单步、连续、内存读写指令等。

 23.本批设备里另行配置1套自设计计算机体系结构实验小平台，小平台组成如下：

★1）USB设备开发与接口模块：包含USB核心器件CY7C68013(含8051内核)、串行EEPROM 24LC01B 、SRAM HY62WT081E、EPM3064ATC100、数据总线开关 SN74CB3Q3245、锁存器 74VHC373、方口USB接口。

★2）平台接口控制用CPLD模块：包含EPM3512AQC208主芯片、备频器DS1080L、JTAG下载接口等。

★3）CPU或IP Core用FPGA模块：包含核心器件EP1C12Q240C8、配置芯片EPCS4、JTAG下载接口等。

★4）主存模块4MB SRAM，由8片512K SRAM 62V8400A 组成，1MB Flash放BIOS或TOS，由AM29LA800BT组成。

★5）外围接口开发用CPLD模块：含EPM1270T144C4和JTAG下载接口等。

★6）CPU-BUS扩张模块：含USB双向差分器MAX3346E、SRAM HY62WT081E
