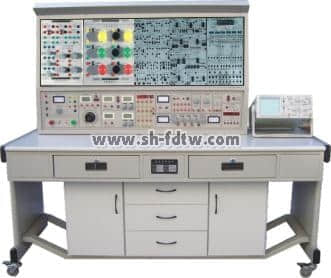

TWK-790E 电工电子技术实训考核装置
安全保护要求：
具有过载、过流、漏电保护措施，符合国家相关标准。设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用完全可靠；材料选用符合国家相关环保标准。
2.实验装置要求：
装置要由电源仪器模块箱、铝型材实验桌、实验挂箱、多孔自由组合板、仪器仪表等组成。实验桌桌面为抗倍特板材，实验桌既可移动也可固定，便于移动和固定，有利于实验室的布局，下设储藏柜便于存放挂箱、导线和实验器材。以铝合金材为主体结构，底部采用4个万向轮，具有定位移动等功能，提供40*40欧标型材框，尺寸不小于1450*800*30作为桌面固定件，40*80欧标型材作为系统主骨架，顶部采用丝印设备型号及名称等信息，中间放置功能模块，底部设置为电源管理区，尺寸1445mm×330mm×250mm左右。
3.实验台电源云监测系统：
需具有可关闭接入网关的设备电源；可控制启动接入网关的所有设备电源；可按用户的设定时间工作；可以在线查询控制节点的工作状态；具有记录查询，可查看启动、关闭时间功能；设备使用数据需为可导出；具有可监测设备的报警状态等功能。设备终端：a)宽输入电压: 85～264VAC/100～400VDC；3000VAC 高安全隔离；工业级别设计；符合IEC60950、UL60950 和 EN60950 标准。b)采用微控制器设计实现。c)模拟交流电压信号输入三相电压输入2组（如：1）电网电压，设备输出电压或者2）200V输出电压，调压器电压），输入范围0～500V，频率45/60Hz。d)模拟交流电流信号输入电流输入3通道2组（如：1）设备输出电流或者2）200V输出电流），输入范围0～10A，频率45/60Hz。e)具有过压硬件检测报警功能，2组通道过压值可上位机独立设置。f)具有过流硬件检测报警功能，2组通道过流值可上位机独立设置。g)继电器输出2通道，每通道具有常开常闭通道1组，切换电流8A，开关使用次数达40000个行程以上。h)具有磁隔离RS485通信接口1个，支持Modbus-RTU主机模式用于监测设备仪表参数。i)具有漏电压监测功能，可检测实验设备漏电并切断电源产生报警信号，标准工业封装，提供云端系统控制系统，投标书提供硬件图片及软件界面等。
4.交流电源模块要求：
尺寸大小约为长195mm×宽130mm×高300mm，提供空开，全彩色绝缘面板，三相固定380V交流电源插座、单相插座。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护（数字化设定功能，支持云端服务器、手机APP任意设置保护参数），交流电源经空气开关控制后输出至三相调压器，面板上设有钥匙开关、启动、停止以及急停按钮，整体设计成独立模块，可以单独使用，采用ABS专用模具设计，便于维修，投标时提供样品。
5.调压模块要求：
尺寸大小约为长195mm×宽130mm×高300mm，全彩色绝缘面板，配备一台同轴联动自耦调压器，调压器的旋钮安置在控制屏的正面用于调节交流电源，旋钮处配有刻度盘。调压器的接线放置在整体的后面，采用U型连接器，安全保护接线座与其它设备配合，自耦调压器需采用德力西同档次产品。
