1.1.1. 自动化仪表综合实验台

卖方提供的船舶自动化仪表综合实验台完全依据中国船级社《钢质海船入级与建造规范》的要求,结合现代船舶自动化的发展,针对船舶电气与自动化实训评估的需要进行专门设计与开发。

1.1.1.1. 设计要求

本自动化仪表综合实验台的设计主要依据相关规范及技术规格书要求,满足船员自动化仪表方面的实训评估要求。

实验台在设计上综合考虑了电气实验及压力实验方面的需求,配置了标准的220VAC电源接口,24VDC开关电源,气路输入端处理单元二联件,并配备了用于显示的标准压力、电压、电流表头,以及用于快速连接的自制线束、气管、气路快速接头等,配件,提高实训评估人员配线的便利性,能够迅速方便的组合各实验模块,接受相关的实训评估。

实验台内以抽屉的方式配备各种实验模块,自带水温、液位等自动控制装置和对象,能实现参数调整和自动控制效果的观察,还能设置故障,所有操作信号均都进入PLC控制系统,并通过CAN总线与报警监控系统进行数据交互。

1.1.1.2. 仪表综合实验台

1.1.1.2.1. 系统组成

本系统共包括10套仪表实验台。每套仪表实验台包括实验台、电动差压变送器实验模块、温度传感器实验模块、温度调节器实验模块、显示仪表实验模块。

(1)仪表实验台

仪表实验台共有10台,每台配置基本一致,以下描述以一台仪表实验台为对象。

每个自动化仪表实验台上面配置一套西门子ET200S从站,用于采集实验台上各温度、压力传感器信号,同时根据评估系统的要求设置模拟故障。10个自动化仪表实验台的ET200S通过Profibus DP网络连接到1套西门子S7-300的PLC控制器,由S7-300控制器经通讯网络实现与监测报警系统的数据交互。

仪表实验台数据采集系统图

实验台采用镜面不锈钢材质,厚度不小于2.0mm,每个实验台至少配4个抽屉,每个抽屉内放置1种实验模块,主要有以下实验模块:

① 电动差压变送器实验模块

② 温度传感器实验模块

③ 温度调节器实验模块

④ 显示仪表实验模块

实验台上提供电源(220VAC,24VDC)、气源(0.14MPa)、电压表(0~30VDC)、电流表(0~30mA);配相应的指示灯和插座。台面设置供电开关需带漏电保护,台面配置各模块的工作原理图,并可根据评估方便的进行替换。

每个实验台上配一套工具和万用表。

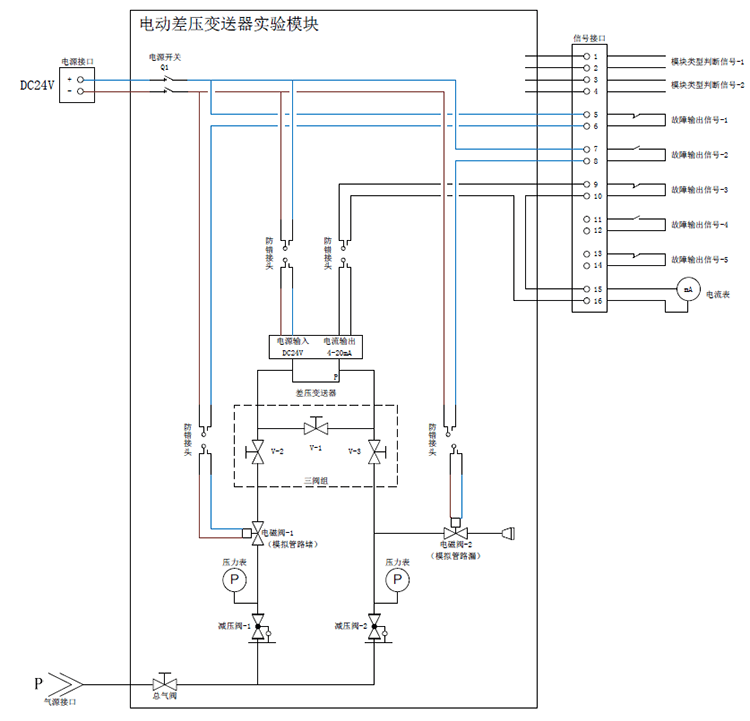

(2)电动差压变送器实验模块

本电动差压变送器实验模块配置电容式电动差压变送器(检测量程 0.3MPa)1个,带不锈钢三阀组,另配带压力表的减压阀2个,其压力可调范围为0.3MPa,自带的压力显示表精度在1级以上。提供输出信号线,以及气管、快速接头。

(3)温度传感器实验模块

本温度传感器实验模块配置加热器(加热器功率小于500W)、温度显示、温度控制、热敏电阻、船用结构形式的PT100和热电偶,提供实验接线,现场接到传感器实验模块对应位置上,配套的接线数为实际使用的2倍以上。

(4)温度调节器实验模块

本温度调节器实验模块配置加热器、温度显示表、温度控制器、船用PT100和热电偶。调节器外形面板为96×96,输出两种信号,一种为开关量输出,有两个,一个为加热触点信号给加热器,加热器功率小于500W,一个是风扇冷却,带24V小轴流风扇;另一种是4~20mA模拟量信号,用于给加热温控阀,温控阀的开度有相关的显示输出。提供实验接线。

(5)显示仪表实验模块

本显示仪表实验模块配置温度和压力显示仪表各1个,配温度可受控(0~100℃)热源,配减压阀以提供气压源(0~0.6MPa),另配自带压力传感器的智能显示仪表1个;配水位显示仪表2个,分别由带调节旋钮的可调0.02~0.1MPa的气压信号和4~20mA信号提供信号源显示;提供实验接线。
