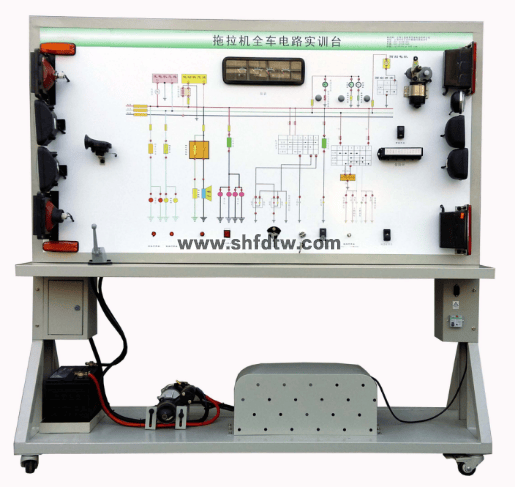

TWS-TL02拖拉机整机电器实训台

功能特点
1.真实可运行的起动系统，充分展示起动系统的组成结构。
2.操纵起动开关，起动马达工作，真实演示起动系统的工作过程。通过面板上的电流表、电压表可观察起动过程中启动电流和蓄电池电压的变化过程。
3.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车起动系统的工作原理。
4.面板上安装有起动机总成分解部件，可直观认识起动机的组成结构。
5.面板上安装有检测端子，可直接在面板上检测起动系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
6.面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
7.配套汽车多媒体教学系统（16合一）（投标时需提供教学系统，未提供者取消投标资格），适应所有的教材，内容丰富并可随意调取。合理地运用多媒体教学系统，可以很大程度上减轻老师讲课的工作量。内容分别是：1、汽车发动机构造与维修；2、汽车底盘构造与维修；3、汽车电器构造与维修；4、电控发动机原理与维修；5、自动变速器原理构造与维修；6、汽车空调构造原理与维修；7、汽车安全舒适系统原理构造与维修；8、汽车保养与维护；9、汽车车身构造与修复；10、汽车检测与故障诊断技术；11、汽车机械基础；12、汽车美容与装饰；13、汽车电学基础；14、汽车文化；15、汽车专业英语；16、汽车教学资源包。
三、技术规格
外形尺寸（约）：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)
序号 名       称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子，彩色电路图和工作原理示意图
（面板：1200*900*4mm) 套 1
2 点火开关 全新 个 1
3 起动机总成 全新 台 1
4 起动机总成分解部件  套 1
5 起动继电器  个 1
6 电压表 0～30V 个 1
7 电流表 0～500A 个 1
8 蓄电池 46B24SR，12V 45Ah，550CCA 台 1
9 电源总开关 50A 个 1
10 移动台架(带自锁脚轮装置) 1240×650×1700mm(长×宽×高) 台 1
11 故障模拟与排除装置  套 1

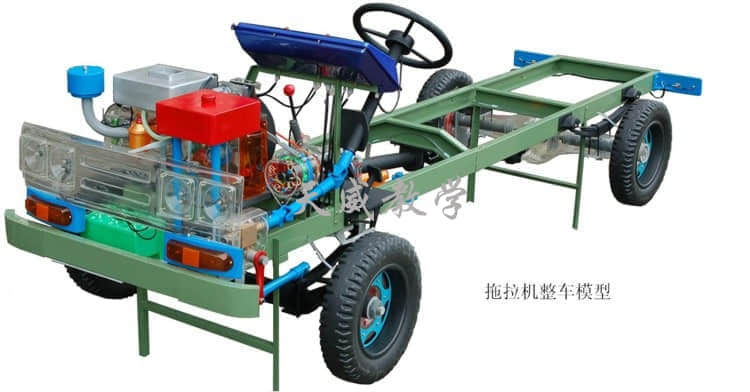

拖拉机教学模型

拖拉机教学模型选用透明有机玻璃制作，内中部件均以硬质塑料料加工，用螺丝固定在金属高温烘漆而成的车架上。各总成部分都以压模成形加工，代替过去胶粘合的方法，使产品在强度上有很大提高。发动机总成用电机驱动，在油门处设有调速装置，能演示发动机转速高低。离合器分离明显，操纵灵活，离合器外壳整体压模而成，变速箱和各档齿轮用各种颜色表示，换档灵活，手制动美观。后桥外形压模而成，内中主减速、差速转动自如，轮毂刹蹄压模成型，刹蹄可调节，前桥轮鼓可调整，转向装置以及电瓶、油箱、水箱，制动管路分布清楚一目了然。电路采用对插件前后分布，灯架、风窗、仪表板、后灯架用透明有机玻璃压模成整体美观逼真。
