工厂供电综合自动化实验室建设方案
一、实验室建设目标
建立与当前电力系统发展现状相适应的电力系统运行实验室，培养较高专业技能、能够从事与新疆电网有关的电力系统运行、调度等工作的高级技术应用型人才。
建成实验、实践、实训一体的综合型实践教学平台，完成《电力系统基础》、《电力系统分析》、《发电厂电气设备与运行》及《电力系统远动与调度自动化》等课程的教学实验任务，并提高学生的专业操作技能。
为电气自动化技术、电力系统自动化技术及供用电技术等相关专业学生的课程设计和毕业设计提供良好的研究设计平台。
培训和考核从事发电厂、变电站、电力系统第一线生产过程的运行、维护、检修和调试的现场技术工程人员。
为电气工程、电力系统等方向的科学研究提供试验平台。
二、实验室设备构成
工厂供电综合自动化实验室由1台电力系统综合自动化技能实训考核平台、1台电力系统综合自动化技能实训控制柜、1台多功能微机保护实验装置、1台三相可调负载箱、1台10KV真空断路器柜、1台10KV TA TV计量柜、1台常用保护柜、1台模拟故障发生器模拟高压断路器柜、1台低压配电柜、1台低压电容补偿柜、1台抽屉式低压配电柜和1台低压负载柜组成。
1、电力系统综合自动化技能实训考核平台
A、发电机组
由在同一个轴上的三相模拟同步发电机和模拟原动机的直流电动机，以及机座组成，其轴上还安装有测速装置。同步发电机和直流电动机经弹性联轴器对轴联结后组装在一个活动底盘上构成可移动式机组，方便学生进行实验。其基本参数如下：
(1) 三相同步发电机：PN=2kW，VN=400V，nN=1500rpm。
(2) 直流电动机：PN=2.5kW，VN=220V，nN=1500rpm。
(3) 测速装置采用1000点光电编码器。
(4) 采用数字测量和显示功角，比传统的标刻度圆盘测功角方法精度更高，使用更方便。

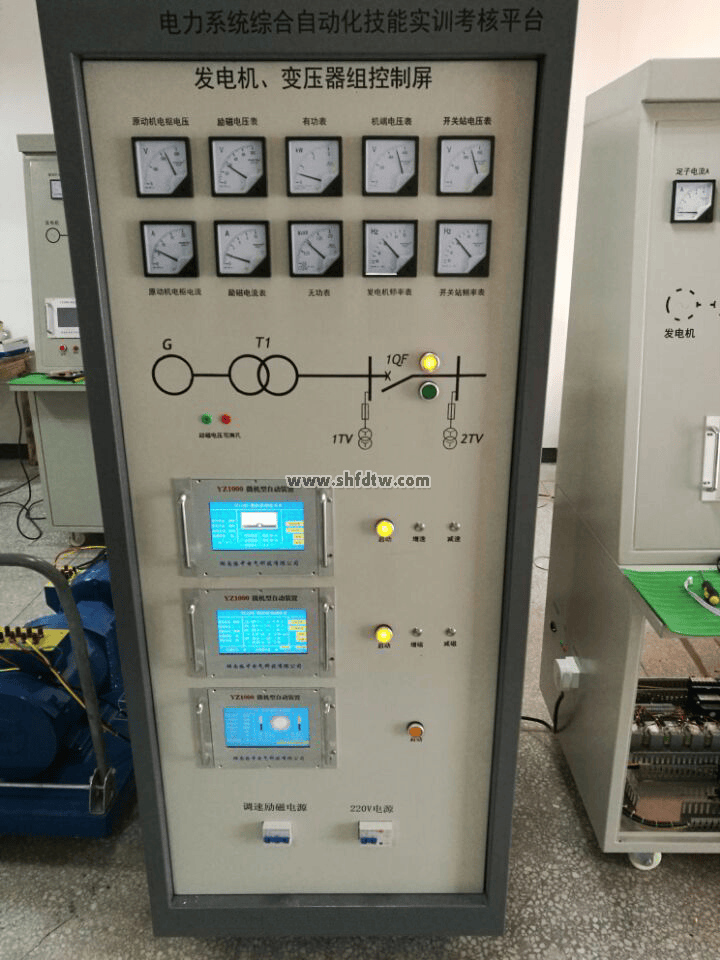

B、电力系统综合自动化技能实训考核平台与发电机组相连，实现发电机组的励磁调节、调速及系统并列功能，为发电厂自动化提供条件。电力系统综合自动化技能实训考核平台由微机同期装置、微机调速装置、微机励磁装置、测量仪表、电压互感器、电流互感器、励磁变压器、调速变压器、励磁整流模块、调速整流模块、模拟断路器等组成。
