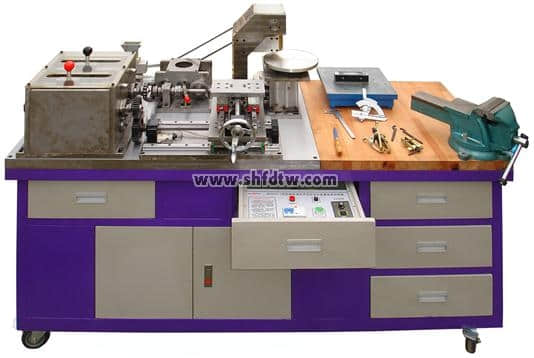

机械设备装调技术综合实训装置
产品特点
1、实操性强依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务,以职业实践活动为主线,通过“做中学”,真正提高学生的动手技能和就业能力。
2、适用面广基于机械装调技术中的钳工基本操作、装配、测量及调整、质量检验的工作过程进行设计,可满足实训教学、工程训练及职业技能竞赛的需要。
3、模块化设计由多种机械工作台组成,可独立模块训练,也可综合训练。如:二维工作台、多级变速箱,间歇回转工作台、冲床机构、送料机构、离合器机构等。
4、综合性强培养学生的机械识图、常用工具和量具的选择及使用、机械零部件和机构工艺与调整、装配质量检验等综合能力。
您只要致电:021-55884001(袁经理)
我们可以解答 机械装调技术综合实训装置 的相关疑问!
我们可以帮您推荐符合您要求的 机械装调技术综合实训装置 相关产品!
找不到所需产品?请点击 产品导航页
当前产品页面地址:http://www.shfdtw.com/productshow-88-1057-1.html
齿轮传动模块:斜齿圆柱齿轮三个、圆锥齿轮两个、蜗轮一个、蜗杆一个以及存放零部件的面板,面板上有安装固定件及零部件标志。
润滑模块:需含有蔡恩粘度杯一个、双金属温度计一个、手用黄油枪一把、筒装黄油2桶、手用油壶一个、圆形金属罐一个。
轴承模块:铜合金整体轴套一个、双金属轴套一个、铜合金带挡边整体轴套一个、止推垫片4个、深沟球轴承一个、深沟球轴承(带防尘盖)一个、深沟球轴承(带密封盖)一个、角接触轴承两盘、推力球轴承一盘、圆锥滚子轴承两盘、滚针轴承一盘、推力滚针轴承一盘以及存放零部件的面板,面板上有安装固定件及零部件标志。
轴承座模块:轴承座四个、连接轴五根以及存放零部件的面板,面板上有安装固定件及零部件标志。
密封垫和密封圈模块:密封件3件、O形橡胶密封圈两个、唇形密封圈两个、机械密封一个、软木密封垫片2片、唇形圈安装工具一个、冲孔器一个、轴一根以及存放零部件的面板,面板上有安装固定件及零部件标志。
离合器和制动器模块:轴一根、惯性轮一个、开口型固定环两个、单法兰型电磁离合制动器组一个、扭矩限制器一个、SF-1止推垫片一个以及存放零部件的面板,面板上有安装固定件及零部件标志(现场提供模块样品)。
滚珠丝杠和直线轴承模块:导块两个、支撑板一块、连接板一块、导向轴两根、滚珠丝杠一个、直线轴承四个以及两块用于存放零部件的面板,面板上有安装固定件及零部件标志。
振动测量模块:压电陶瓷加速度计测量方式,加速度测量范围:0.1-199.9m/s²峰值,0.1-199.9mm/s有效值,位移测量范围:0.001-1.999mm峰值,测量误差:±5%H±2digits。电池:9V电池。
测试测量包: 含截链器、公制活动直角尺、调试水平仪、游标卡尺、杠杆百分表套装、万向检测镜、轴用直嘴卡簧钳、自封袋、张紧轮支架、垫块、木板、23件套公制塞尺、勾扳手等。通过项目任务实施可完成的实训项目:
1、速度及扭矩测量
2、机械效率
3、轴和带座轴承的使用
4、轴对中及弹性联轴器的使用
5、平带的安装及张力调整
6、平带轮的安装与调整
7、带传动速度、扭矩和传动比
8、链条及链轮的安装及张力调整
9、链传动速度、扭矩和传动比
10、齿轮安装及调整、齿轮传动速度、扭矩和传动比、齿轮组
11、三角带及锯齿状边缘三角带、多楔带传动
12、普通同步带及大扭矩同步带传动
13、多排滚子链及齿形链传动、链轮惰轮
14、凸缘联轴器、齿式联轴器、链条联轴器和蛇形弹簧联轴器、万向联轴器
15、百分表的使用
16、带座轴承润滑、链润滑
17、斜齿圆柱齿轮传动
18、蜗轮蜗杆传动
19、齿轮箱
20、滑动轴承、深沟球轴承、角接触球轴承滚轴、滚子轴承
21、轴承润滑、密封垫、O型密封圈、唇形密封圈、机械密封
22、单向滚针离合器
23、扭矩限制器
24、电磁离合器
25、电磁制动器
26、滚珠丝杠、滚珠丝杠导程和传动比
27、直线轴承使用
28、测振仪的使用及振动分析调整
