普通钳工实训室

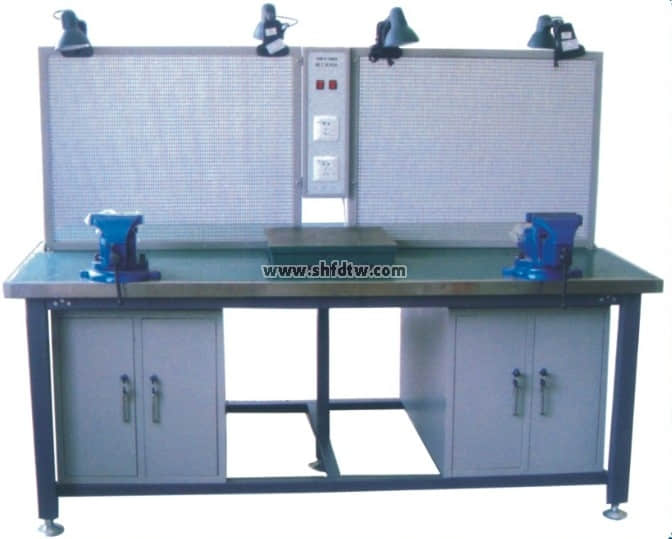

普通钳工实训室(图1)

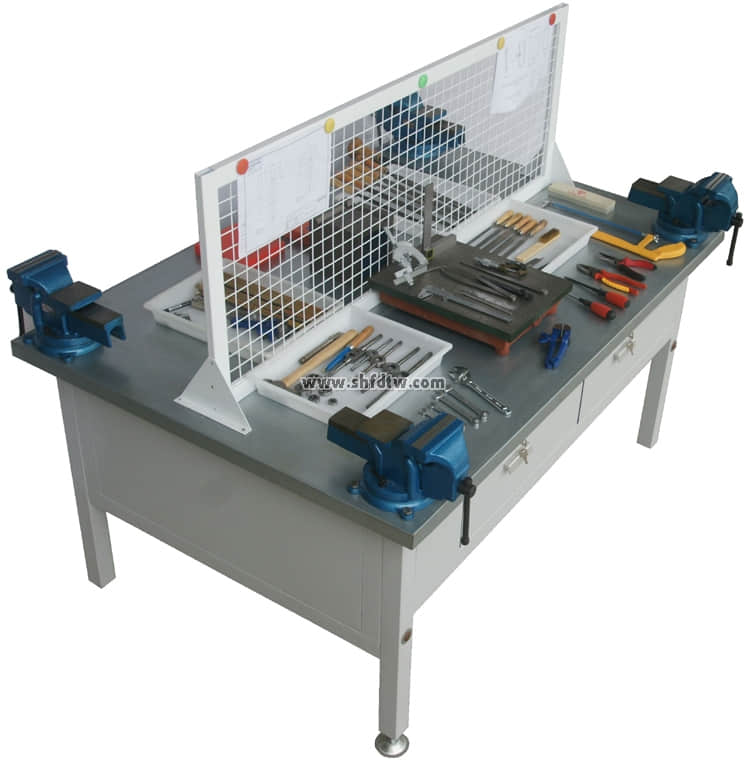

重型钳工桌 双面四工位适合实训以及工厂实际生产

规格:1500长×1500宽×1500mm高(桌面800+防护网700)

台面:50毫米木板包覆2毫米厚钢板。

桌架立柱:4立柱,2.0厚钢板折型,规格100×80×750。

抽屉柜:桌面下有4组抽屉柜,放置下列工量具和其他器材。

桌架横梁及加强梁:1.5厚钢板折型规格100×40×1.5

防护网:标准型1500×700×30冲孔金属钢板,带加强筋20X20金属方管,壁厚1.0。R≥2.0金属丝筋网格。壁厚≥1.0冲孔金属隔板。

优质台虎钳 150mm重型 合精度:<1

高精度划线平板 600*900

500*500

划针 材质: 钨钢

划线盘 1)钳工机床划线盘,划针盘,钳工划针盘的结构组成主要由底座、立柱、划针和夹紧螺母等组成。划针两端分为直头端和弯头端,直头端用来划线,弯头端常用来划正工件的位置,例如找正工件表面与划线平台表面的平行等。

(2)钳工机床划线盘,划针盘,钳工划针盘使用要求:

①划针夹紧牢固,呈水平状态划线时,应使划针基本处于水平位置,不要倾斜太大。划针伸出的部分应尽量短些,这样划针的刚度较好,不易产生抖动。划针的夹紧也要可靠,以避免尺寸在划线过程中有变动。

②划针沿划线方向要倾斜,划针与工件的划线表面之间沿划线方向要倾斜一定角度(40°~60°)这样可以减少划线阻力和防止针尖扎入工件表面的现象。在用划线盘划较长直线时,应采用分段连接划线法,这样可对各段的首尾作校对检查,避免在划线过程中由于划针的弹性变形和划线盘本身的移动所造成的划线误差。

③要紧贴平板表面平稳地拖动划线盘底座,在划线过程中,要拖动划线盘底座时,应使它与平台台面紧紧接触,而无摇晃或跳动现象。为使底坐在划线时拖动方便,还要求底座与平台的接触面保持清洁,以减少阻力。

④暂不使用时,划针直头端应垂直向下划线盘使用完毕后,应使划针置于垂直状态,并使直头端向下,以防伤人和减少所占的空间位置

规格:300mm



您只要致电:021-55884001(袁经理)

我们可以解答 多功能钳工实训实验室设备 的相关疑问!

我们可以帮您推荐符合您要求的 多功能钳工实训实验室设备 相关产品!

找不到所需产品?请点击 产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-86-1205-1.html

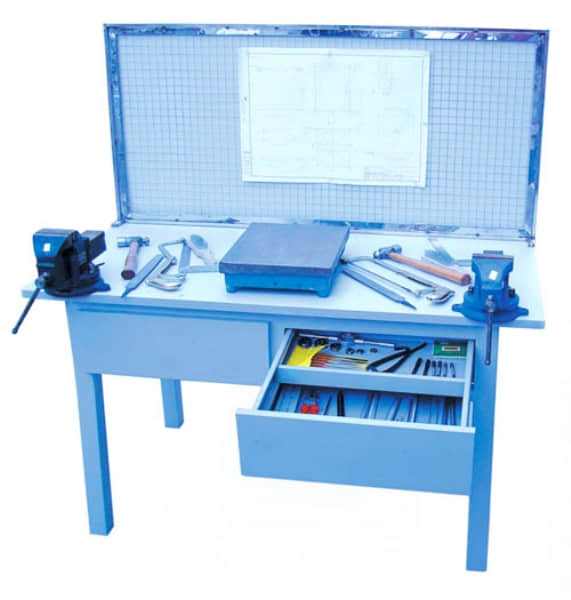

多功能钳工实验室配置:可选配2座或4座

1、多功能桌   2、划线方箱   3、平尺  4、模式检验棒   5、平衡支架   6、光滑环视


7、V形块      8、测微仪     9、检验桥板   10、台虎钳   11、钢锯架   12、圆锉刀


13、半圆锉刀   14、方锉刀   15、扁锉刀   16、三角锉刀   17、划线平板   18、榔头


19、圆规   20、角尺   21、钢尺   22、划针   23、内外卡钳   24、三角刀   25、 铲刀


26、油石   27、丝维   28、扳牙   29、凿子   30、什锦锉   31、手虎钳   32、钢锯条


33、活动扳手   34、钢丝钳   35、一字批   36、十字批   37、呆扳手   38、铁皮剪刀


39、丝攻扳手   40、扳牙扳手   41、尖嘴钳   42、钢丝刷   43、卷尺   44、游标卡尺
