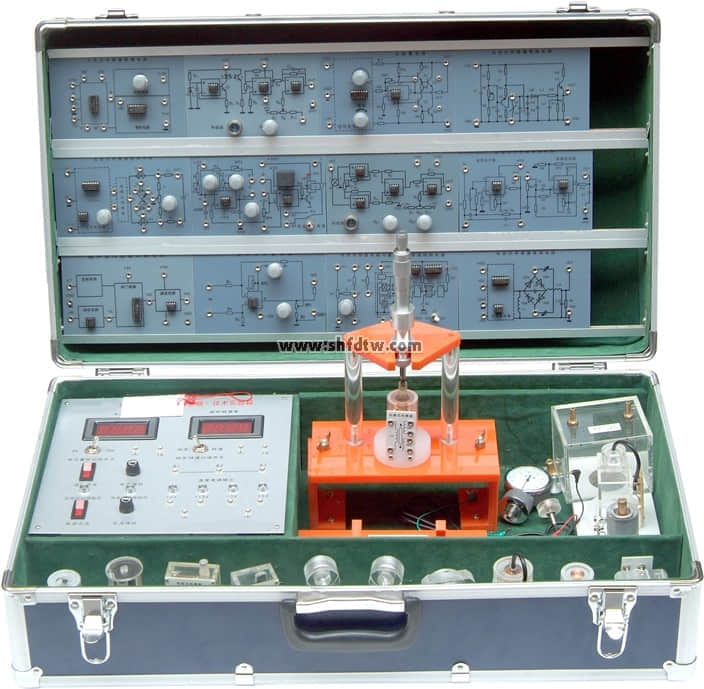

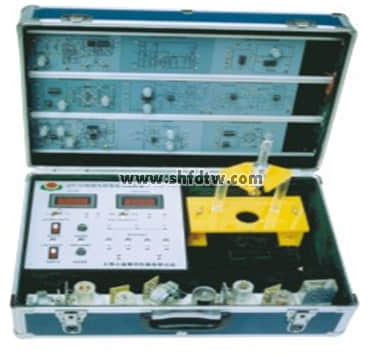

传感器实验箱
实验方法:
打开机箱盖,插上电源线,安装好位移台架,选择所用的传感器放在台架底圆孔中。将螺旋测微器小心放入台架上部的开口处调整测微器与传感器的可移动部分同轴并旋紧,然后用上下两只滚花螺母锁住测微器,用导线连接右板上电源传感器和相应的信号转换电路板接通电源,调整好传感器和放大器的零点。在实验过程中如发现电源短路指示灯亮,说明该路电源有短路故障,应查明原因,排除故障,延时一分钟后再接通电源。
您只要致电:021-55884001(袁经理)
我们可以解答 箱式传感器实验装置 的相关疑问!
我们可以帮您推荐符合您要求的 箱式传感器教学,传感器实验装置,传感器实训箱 相关产品!
找不到所需产品?请点击 产品导航页
当前产品页面地址:http://www.shfdtw.com/productshow-96-511-1.html
实验台(箱)技术要求:
1.数字式电压表:三位半显示,量程±2V、±20V,输入阻抗100KΩ,精度1%。
数字式频率/转速表:由四位数码管;
2.只发光管及频率/转速开关组成,频率表量程1KHz-500KHz,输入阻抗100KΩ,精度1%。频率测量范围1-9999 Hz,转速测量范围1-9999rpm。
3.四组直流稳压电源:±15V、±5V,具有断电保护功能。
4.机械式压力表:0-40Kpa。
5.低频振荡器:1Hz-30Hz输出连续可调,Vp-p值10V,最大输出电流0.5A。
6.加热源:16V交流电源加热,温度控制范围0~150℃。
7.转动源:0-12V直流电源驱动,转速可调范围0~2400转/分。
8.数据采集功能:数据采集工作12位AD转换、分辨率由1/22048,采样周期1m-100ms,采样速度可选择,即可单次采样亦能连续采样。标准RS-232接口,与计算机串行工作。提供的处理软件有良好的计算机界面,可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
9.激光投影仪1台:无屏高清无线WIFI;系统配置:处理器ARM Cortex A9*4;系统内存8G;核心数量四核2.0GHZ;显示芯片0.45″ DMD;存储容量128G。
10.主要技术参数
输入电源 | AC220V 50Hz | 直流电源 | ±5V —±15V |
稳压系数 | ±1% | 电压纹波 | ≤10mV |
非线性误差 | ≤5% | 测量精度 | ≤1% |
功耗 | 100VA | 输出电流 | 1A |
