TW-QY66型液压混凝土泵车臂架仿真实训装置

聊聊咱们实训室里那台TW-QY66液压混凝土泵车臂架仿真实训装置

带工程机械和液压专业的学生，最头疼的事儿就是泵车臂架这块内容不好讲。实物泵车进不了课堂，光看图纸和视频，学生对臂架怎么展开、油缸怎么配合、PLC怎么控制，始终隔着一层。后来系里引进了这台TW-QY66型液压混凝土泵车臂架仿真实训装置，说实话，第一次开机演示的时候，几个站在旁边看的学生眼睛都亮了。

这台装置到底是个什么东西

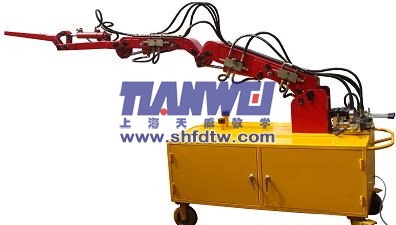

TW-QY66型液压混凝土泵车臂架仿真实训装置，简单讲就是把一台37米臂架的实物泵车，按1:10的比例缩小做出来的全金属教学模型。别看它个头不大，该有的东西一样不少。臂架、泵送部分、臂座、回转机构、四节伸展臂，整套液压驱动系统全都浓缩在了一个台架上。

整机用的是冷轧钢板焊接结构，台面经过喷塑和防腐处理，电气控制部分放在台面下方，液压站收在主柜里面，整体看起来紧凑利落，实训室里摆一台不占多大地方，4到6个学生围着一台设备同时操作完全没问题。

臂架虽然缩小了，但制作严格按照实物结构和比例来，油缸、拉杆、销轴、涡轮蜗杆减速器这些东西都是按真家伙的逻辑搭的。动力元件、执行元件、控制元件用的都是华德、榆次这些工业品牌的正经货，不是拿模型件糊弄。这一点我觉得挺重要——学生在实训台上摸到的东西，跟将来在工地上接触到的是一个体系，手感一样，逻辑一样，出去了不用重新适应。

实训课上能带着学生做些什么

从认识元件到看懂系统

这门课我一般分两步走。第一步是“看”和“摸”。带着学生把台架上的液压元件一个个过一遍：变量叶片泵、油缸、换向阀、溢流阀、风冷却器、油箱，让学生自己找位置、认结构、说功能。台架用了透明或半透明的液压管路，液压油的走向看得清清楚楚，比在黑板上画原理图直观太多了。

第二步是动手操作。TW-QY66配了手动控制和电液控制两套方式，学生可以先用手动方式把臂架展开收拢一遍，感受各节臂的动作顺序和油缸行程的配合，然后再切到电液控制模式，观察同样的动作在PLC程序控制下是怎么实现的。

PLC编程不是纸上谈兵

说到PLC，这台装置在这块的设计我觉得是很到位的。实训内容里明确包含了PLC指令编程、梯形图编程学习，以及PLC与计算机通讯和在线调试。

以前教PLC，学生对着电脑编完程序，下载到实训板上看几个指示灯亮灭，抽象得很。现在把程序下载到这台泵车臂架装置上，一按启动，臂架真的动起来了——一臂伸展、二臂伸展、三臂伸展、四臂伸展，然后是搅拌机启动、双泥浆泵启动，整个流程跟真车作业一模一样。学生写错一个逻辑，臂架的动作顺序就乱了，或者某节臂不动了，问题出在哪一目了然。这种“写代码→看动作→找问题→改程序”的闭环，比任何习题册都管用。

收回的动作也一样，四臂收回、三臂收回、二臂收回、一臂收回，顺序反了或者中间某个动作超时，学生自己就能判断出来是程序的问题还是传感器的问题。

还能玩点“进阶”的

TW-QY66的设计留了不少可以拓展的空间。设备参数里标了展开时间控制和臂架加载控制实验。展开时间控制这块，可以让学生通过调整变量叶片泵的排量（5.9ml/rev）来改变臂架展开速度，观察系统压力和流量的变化关系。臂架加载实验则更贴近实际工况，给臂架施加一定的负载，让学生观察液压系统在负载变化时的压力响应，理解溢流阀和变量泵的配合逻辑。

这些内容放在一门课的期末阶段来做，学生已经有了基本操作和编程的基础，正好用这些综合性实验把知识点串起来。设备最高使用压力是7Mpa，风冷却器型号AW0608，油箱容积80L，过滤精度10μm，参数都在台架铭牌上标着，学生做实验的时候可以随时对照。

这台设备给教学带来的变化

用了这台TW-QY66之后，最明显的感觉是学生问的问题变了。以前问的是“老师这个阀是干什么的”，现在问的是“老师为什么三臂伸展的时候二臂的油缸压力会变”。问题从“是什么”变成了“为什么”，这个转变本身就说明他们对系统的理解在往深处走。

另外，因为设备支持手动和自动两种控制方式，同一套臂架可以用两种思路去操作，学生很容易理解手动控制里“人判断、人操作”和自动控制里“PLC判断、程序执行”之间的区别。这对机电液一体化这个概念的建立特别有帮助——机械是骨架，液压是肌肉，PLC是大脑，三者在泵车臂架上是怎么协作的，在TW-QY66上看得明明白白。

还有一点不得不提，就是安全性。真车臂架展开收拢的实训，风险太高，学校不可能让学生上去操作。TW-QY66这种仿真实训装置，既保留了真实的液压回路和控制逻辑，又完全规避了工程现场的安全风险。台架本身也带了三相漏电保护和直流24V过压保护，电气操作这块也让人放心。
