TW-QY40 电液比例综合实验台
一、TW-QY40电液比例综合实验台概述
TW-QY40电液比例综合实验台是一款集液压传动、比例控制、计算机测控和PLC技术于一体的多功能综合实验平台。它最大的特点就是“综合”二字，不仅能完成液压传动课程的基础验证性实验，更能支撑设计性、创造性和综合性实验的开展。对于咱们高职学生来说，从认识液压元件到搭建复杂液压系统，再到掌握电液比例控制技术，这台设备都能提供完整的实训场景。
二、TW-QY40在液压教学中的核心优势
2.1 真实工业场景的液压泵站配置
TW-QY40的液压泵站配置很有讲究，采用的是定量叶片泵和变量叶片泵组合的方式，还配备了蓄能器。这个组合在真实的工业液压系统中非常常见，学生可以在实验台上直观地理解定量泵和变量泵各自的特点和适用场景。泵站与电器控制相结合，能自动或手动控制工作介质温度，回路中布置了多个滤油器，根据滤芯型号和过滤精度的不同，能较精确地控制油液清洁度。这个细节很关键，因为油液污染是液压系统最常见的故障来源之一，学生在实验过程中就能建立起对油液清洁度的重视。
2.2 灵活的机械结构设计

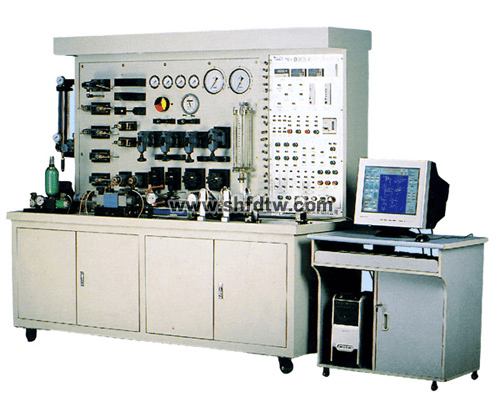

实验操作台采用钢板支撑面板，分为上下两部分。上部是显示区域，装有功率表、压力表、数显二次仪表等，所有运行参数一目了然；下部安装设计性液压元件，学生可以自己动手搭建回路。水平台面上装有带负载滑轮的双出杆油缸，用于做电液比例方向阀的位置控制和力控制实验，而且这个油缸是可以拆卸的。台侧还装有垂直液压缸，可用于做液压行程实验。这种模块化设计对于我们教学来说太实用了——学生今天做方向阀实验，明天做力控制实验，只需要更换相应的模块就行，不用每节课都从零开始接线。
三、TW-QY40电液比例实验台的控制测试系统
3.1 电气控制系统与安全布局
TW-QY40的电气控制系统采用内置式设计，强电部分装在液压台柜内，电气操作面板上装有操作按钮、比例放大器和二次仪表，还布置了连接PLC端口的插接口。整个电器柜布局安全合理，便于维修。检测用的计算机摆放在桌面上，学生可以一边操作一边观察数据变化。这种布局特别适合课堂教学，老师站在旁边能看到学生的每一步操作，安全系数高。
3.2 基于LabVIEW的测试软件
TW-QY40的计算机控制测试系统由计算机、数据采集卡、接口板、传感器和电磁阀等组成。系统软件界面是用美国NI公司的LabVIEW开发的，软件界面直观性强，操作方便，功能齐全，交互性好。咱们学生用起来上手很快，不需要花太多时间在软件学习上，能把主要精力放在液压实验本身。
3.3 全面的数据采集与自动化控制
TW-QY40配置了完备的各类型传感器，包括压力传感器、测力传感器、位移传感器、温度传感器、流量传感器、测速传感器，并配有可编程控制器。控制测试系统能实现实验室参数——压力、流量、转速、温度、位移等的自动数据检测、自动处理、存储、自动生成实验报告和打印输出。系统还能实现回路电磁阀的自动控制，大大提高了实验台操作的自动化和智能化水平。系统可同时进行8路实验数据的采集，做多参数耦合实验时特别方便。
四、结语
总的来说，TW-QY40电液比例综合实验台是一款非常适合职业院校液压课程教学的综合性实训设备。它既有扎实的硬件基础——双泵组合的液压站、模块化的机械结构、完备的传感器系统；又有强大的软件支撑——基于LabVIEW的测控平台、自动数据采集与报告生成功能。更重要的是，它特别适用于学生自行搭建液压传动系统、计算机辅助测试系统、可编程序控制系统和计算机控制系统的多单元综合设计实验。咱们职业教育培养的就是能动手、会思考的技术技能人才，有了这样的设备，学生在校期间就能接触到接近工业实际的电液比例控制系统，毕业后到了企业才能更快上手。希望各位同行有机会也能带着学生好好利用这台设备，把液压课程教活、教实。
