TWJ-Z314型多种槽轮机构实验台

TWJ-Z314型多种槽轮机构实验台教学应用浅谈

各位老师、同学们，今天我想和大家聊聊我们实验室新配置的这台TWJ-Z314型多种槽轮机构实验台。搞机械的都知道，槽轮机构在自动机床、包装机械这些设备上用得特别多，但以前给学生讲这部分内容，光靠挂图和PPT，效果总差那么点意思。学生看着图能说出个大概，真到动手环节就发怵。这台设备来了之后，情况确实不一样了。

设备基本情况与教学定位

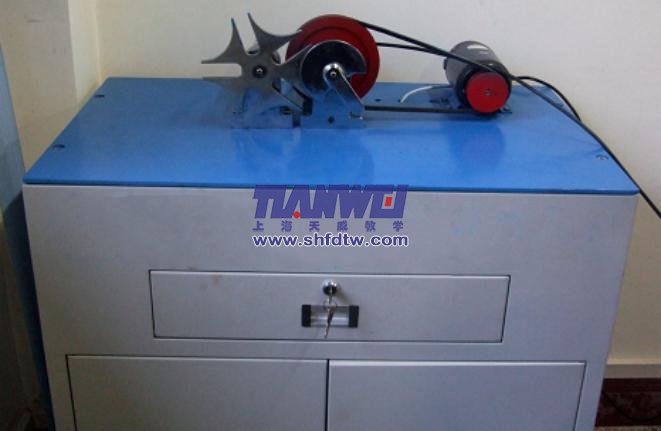

先说说这台设备的基本参数。电机功率125W，转速从0到200转/分钟连续可调，这个调速范围做实验完全够用。设备配了三套槽轮，槽数分别是4、5、6，拨盘圆销数都是1。外形尺寸820×510×800mm，重量47公斤，摆在实验台上稳当，也不占地儿。

我们上《机械原理》这门课，槽轮机构这部分大概安排4个学时。以前纯理论讲，学生听得云里雾里。现在好了，2个学时讲完基本概念，剩下2个学时直接上这台实验台，学生边动手边理解，效果完全不一样。这台设备最适合的就是职业院校机电类专业《机械原理》《机械设计基础》课程的实训教学环节。

三个实验模块的教学设计

虚拟设计与实物拼装模块

第一个实验是槽轮机构的虚拟设计和实物拼装。软件里先把四槽、五槽、六槽机构的设计参数调出来，学生能直观看到槽数变化对机构运动的影响。然后动手拼装——把对应的槽轮、曲柄、拨销装到实验台上。这个过程看着简单，但学生真正上手就会发现，拨销滚子直径和槽轮中心距的配合是有讲究的。这种从虚拟到实物的过渡，正是职业院校强调的“理实一体化”教学理念的具体体现。

运动规律检测模块

第二个实验是运动规律检测与分析。设备配了两个光栅角位移传感器和一个数据采集箱，能把槽轮机构的运动数据实时采下来。学生通过配套软件可以看到速度曲线、加速度曲线的实时变化。以前在黑板上画运动线图，学生很难想象真实机构跑起来是什么样。现在曲线随着机构转动实时生成，拨盘怎么转、槽轮怎么间歇运动，一目了然。

运动仿真与数据分析模块

第三个模块是运动仿真和实验结果分析。软件是基于AVR平台开发的，内容包括实验录像、机构虚拟设计、运动检测、仿真分析和结果分析等。学生做完实验可以把数据以文本形式保存下来，写成实验报告。这对我们老师来说也方便——学生报告可以直接在网上提交，批改起来效率高了不少。

使用中的几个体会

用了这段时间，有几个感受比较深。一是调速方便，电机无级调速，做不同实验时调到合适转速就行。二是测试系统稳定，用的是AVR系列单片机系统，串口通讯，数据精度和速度都让人满意。三是软件内容丰富，从实验介绍到结果分析都有，学生自学也能用。四是开放性，既方便我们老师指导，也达到了让学生自己动手操作的目的。

总的来说，这台TWJ-Z314型多种槽轮机构实验台确实是机械类课程实训教学的好帮手。设备参数合理、配置齐全、软件功能完善，能很好地满足职业院校相关课程的教学需求。如果非要挑点不足的话，就是价格需要询价，预算申报的时候得多费点心。 但话说回来，教学效果摆在这儿，这笔投入还是值得的。
