TW-Z38换挡变速机械机构
结构组成与教学价值

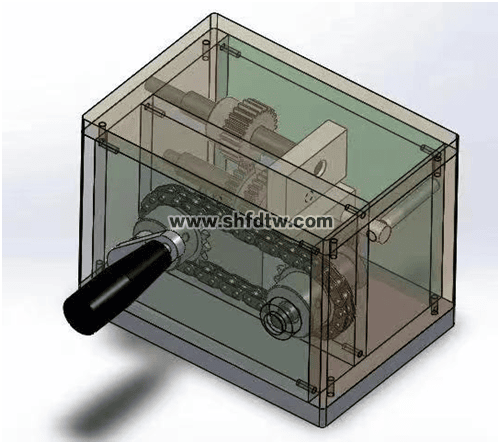

咱们来看看这台 TW-Z38换挡变速机械机构 里头到底装了些什么。根据产品说明书，它包含了转角指示块、左右侧板、顶板底板、前后板这些壳体件，还有输出齿轮、输出轴轴承座、支撑板、中隔板这些支撑和传动部件。最关键的是里头的核心传动组：不完全滑移齿轮组、换挡拨叉、换挡连杆、换挡拨杆。另外还有伞齿轮、链传动部分（从动链轮、链条、主动链轮），以及手柄、摇臂这些操纵件。
有同学可能会问：老师，这么多零件装这么小一个壳子里，能实现几种传动？答案是四种以上。这就是这套机构的厉害之处——通过拨动换挡拨杆，带动拨叉拨移齿轮组，可以在不同齿轮副之间切换，实现不同的速度和扭矩输出。再加上伞齿轮可以改变传动方向，链轮链条又能实现远距离传动，一套装置能把齿轮传动、链传动、换向传动都演示出来。
材质方面用的是不锈铁和铝，重量轻，学生搬来搬去不费劲，而且耐磨性也够用，经得起一届又一届学生反复拆装。
实训应用与考核方式
在咱们的职业院校实训教学中，TW-Z38换挡变速机械机构最大的亮点就是可组合拆装。什么意思呢？就是说学生可以把它全部拆散，再按照正确的传动顺序重新组装起来。这个过程中，学生必须搞清楚每个齿轮的啮合关系、拨叉的安装位置、轴承的装配方向——光靠背书是装不上的，必须动手动脑相结合。
我一般是这样安排实训课的：第一节课让学生对照零件清单认识每个部件，第二节课演示拆装流程和注意事项，第三节课让学生分组操作，每组配发任务书和评分标准。任务书里会规定不同的传动路线要求，比如“实现输入轴到输出轴的二级减速传动”或者“实现换向输出”，学生要根据要求选择合适的齿轮组合完成装配。评分标准涵盖装配顺序正确性、齿轮啮合间隙、换挡操作灵活性等维度。整个过程下来，学生对机械传动的理解比光看PPT要深刻得多。
从教学角度看，这套机构把汽车变速器的核心原理浓缩到了一个巴掌大的模型里，成本低、占地小、安全性高，特别适合职业院校的机械类、汽车类专业开展理实一体化教学。学生在拆拆装装的过程中，慢慢就理解了“换挡”本质上就是改变齿轮传动比——大齿轮带小齿轮是增速，小齿轮带大齿轮是减速，拨叉的作用就是让不同大小的齿轮进入啮合。
总的来说，TW-Z38换挡变速机械机构虽然不是真车上用的那种变速箱，但它把机械变速的原理讲得明明白白。咱们职业院校培养的就是一线技术技能人才，与其让学生死记硬背那些抽象的传动比公式，不如让他们亲手拆一拆、装一装、转一转。齿轮咬合的声音、手柄拨动的阻尼感、输出轴转速的变化——这些东西只有亲手操作过才能真正理解。希望同学们在实训课上认真对待每一次拆装练习，把基本功打扎实了，将来到了工厂车间，什么样的变速箱都难不倒你们。
