TW-Z28零部件测绘实验箱
TW-Z28零部件测绘实验箱：让机械制图课堂“活”起来
作为一名在职业院校教了十几年机械制图的老师，我最大的感触就是——学生光看图纸、光听理论，永远学不会真正的测绘。以前上实训课，要么拿实物零件凑合，要么对着课本插图干讲，学生听得云里雾里，一到动手就发懵。直到学校引进了TW-Z28零部件测绘实验箱，这门课才算是真正“活”了过来。
打开箱子，就是打开一间“微型实训室”
第一次见到TW-Z28的时候，说实话我被它的精巧设计惊艳到了。箱子不大，外形尺寸480×355×150mm，掂量着也就7公斤左右。但就是这么一个小箱子，里头装下了22件套的零部件，轴类、箱体类、盘类、支架类零件一应俱全——齿轮输出轴、齿轮输入轴、同步轮轴、手轮轴各1个，齿轮箱体和箱盖各1个，基座、偏心传动盘、槽轮、槽轮盘各1个，还有滑块支架、连杆、手柄等支架类零件，以及同步带轮、齿轮、平键、内六角螺栓、卡环、轴承等标准件。
我经常跟学生开玩笑说：“这箱子就是你们的‘百宝箱’，测绘课需要的零件全在这里头了。”
四种传动机构，一套设备教透

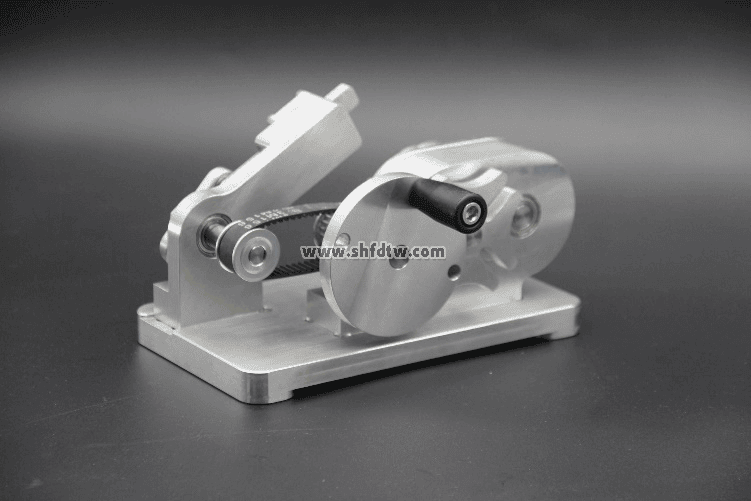

TW-Z28最让我满意的地方，是它不只是单个零件的堆砌，而是能组合成完整的传动机构。这套实验箱包含了四种典型的传动机构：
偏心传动机构——手轮轴、偏心传动支架、偏心传动块、偏心传动转盘、槽轮块传动配合；
同步带传动机构——同步轮输出轴、同步带、同步轮传动配合；
摇杆滑块机构——摇柄、摇杆传动块、连杆、滑块、滑块组合支架；
齿轮传动机构——齿轮输入轴、齿轮输出轴、圆柱齿轮传动配合。
上课的时候，我会让学生先把零件拆散了，一个个测量、画零件图；然后再让他们把所有零件组装成一个完整的机构，画装配图。从单个零件到完整机构，从拆到装再到画，这个过程把《机械制图》和《机械基础》两门课的核心知识点全串起来了。
从课堂到赛场，一个箱子全搞定
我们学校每年都有学生参加“零部件测绘与CAD成图技术”赛项的比赛。以前备赛的时候，训练材料东拼西凑，效果不好。现在好了，TW-Z28本身就是贴合这个赛项日常训练开发的，配套的2D装配图、3D装配效果图、整套拆装教学视频全都有。学生照着视频练拆装，对着图纸练CAD绘制，效率比以前高了一大截。
四个特点，解决教学痛点
用了一年多，我觉得这套设备有四个特点特别贴合咱们职业院校的教学实际：
第一，项目实际化。 训练对象都是常用的实际机构配合组件，不是虚拟的、脱离生产的东西，学生学完就能用。
第二，功能系统化。 看图找件、组件拆装、组件测量、组件绘图——四位一体的训练模式，从简单组件到复杂组件循序渐进。
第三，学生大众化。 箱子小巧便携，三到四个人一组，每个学生都有充分的动手机会，不像以前大设备只能围观。
第四，教学标准化。 配套的训练指导书写得清楚明白，老师教起来省心，学生学起来高效。
说实话，理论结合实践这句话我们喊了多少年，但真正落到实处的教具不多。TW-Z28算是做到了——学生通过装拆模型理解装配知识，通过测量掌握测绘技能，通过绘图巩固CAD技术。作为老师，看到学生从“看不懂图纸”到“能独立完成一套机构的测绘与成图”，那种成就感是实实在在的。
如果你也在为机械制图实训课发愁，不妨试试这个箱子。小投入，大产出，值得推荐。
