用好TW-Z26定位元件与典型夹具实物模型，让《机床夹具设计》课堂“活”起来

各位老师、同学，大家好。今天想跟大家聊聊我们实训课上离不开的一套好东西——TW-Z26定位元件与典型夹具实物模型。从事机电类教学这么多年，我越来越觉得，光靠课本上的平面图和三视图，学生们很难真正理解夹具的结构和原理。有了这套模型，课堂效果确实不一样。

一、TW-Z26实训模型的总体特点

这套TW-Z26定位元件与典型夹具实物模型，厂家给配了九种典型的夹具模型，涵盖了车、铣、钻等常见加工方式。单件模型的价格从两千多到四千多不等，作为教学设备来说性价比还是不错的。

1. 材质与工艺

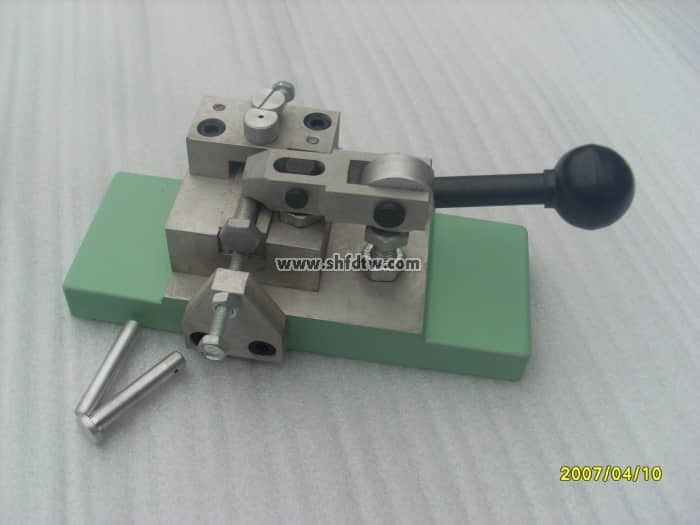

模型采用铝合金精密加工而成。为什么选铝合金？一是重量适中，学生搬动、拆装不费劲；二是不生锈，反复使用多年还能保持整洁；三是加工精度高，定位面、配合面的尺寸做得准，能真实反映实际夹具的结构特征。表面做了分色处理，不同部件颜色不同，上课时候老师指着说“蓝色的是夹具体、红色的是定位元件”，学生一眼就能分辨。

2. 可反复拆装

这一点我最看重。模型可供学生反复拆装，每个螺丝、每个销钉都能卸下来再装回去。学生亲手拆一遍、装一遍，比看十遍图纸都管用。而且拆装完清洁干净，没有油污，在教室里上课也不会弄得一手油。

二、TW-Z26在教学中的实际价值1. 直观理解定位与夹紧原理

讲定位原理的时候，六点定位规则、完全定位和不完全定位这些概念，学生总觉得抽象。有了这套实物模型，拿一个短轴钻孔夹具出来，指给学生看：V形块限制了哪几个自由度？支承钉又限制了哪几个？一目了然。定位元件和夹紧元件的结构、使用方法、适用场合，都能在拆装过程中讲清楚。

2. 认识各类典型夹具

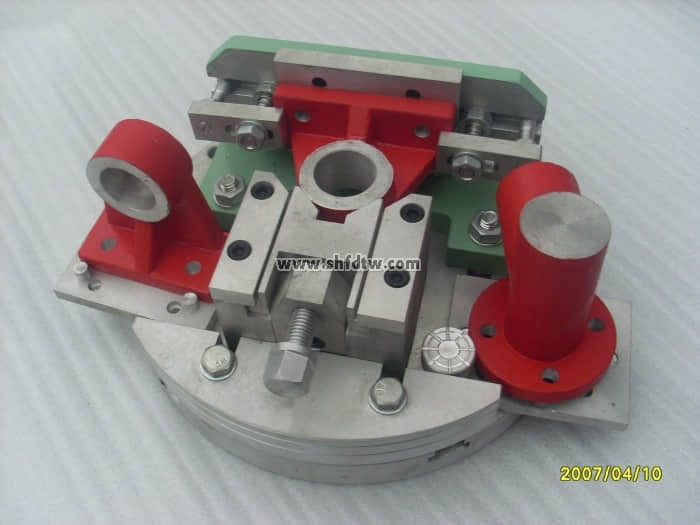

TW-Z26配套的九种夹具模型，基本涵盖了职业院校教学大纲里要求的典型夹具类型。成组车孔夹具讲的是成组夹具的设计思路；分度钻夹具讲的是分度装置的工作原理；盖板式钻模让学生认识钻模板和钻套的布置。学生通过对比不同夹具的结构差异，能更好地理解“一种夹具解决一类加工问题”的设计思想。

3. 衔接理论与实训

这套模型既可以在理论课上做演示教具，也可以在实训课上做拆装训练的载体。我通常的做法是：先讲完某一章节的理论，然后让学生分组拆装对应的夹具模型，边拆边回答我提出的问题。拆完了还要画一张结构简图，标出定位元件、夹紧装置和夹具体。这样一来，理论知识就落在了实处。

三、几种典型夹具的讲解要点1. 分度钻夹具

分度钻夹具是讲分度装置时的标配教具。上课时候我通常会演示给学生看：钻完一个孔之后，松开锁紧机构，拔出对定销，转动分度盘到下一个工位，再插入对定销定位、锁紧，就可以钻下一个孔了。学生通过亲手操作，能直观理解分度定位机构是怎么保证各孔之间角度精度的。

2. 盖板式钻模

讲钻床夹具的时候，盖板式钻模是绕不开的一个典型。模型里包含了支撑钉、圆柱销、菱形销和钻模板等核心部件。上课时我通常会重点讲“一面两销”定位——圆柱销和菱形销怎么配合使用，既限制了自由度又避免了过定位。

3. 连续夹紧可调铣夹具

这种夹具的特点是夹紧高度可连续调整，能适应不同尺寸的工件。讲铣床夹具的时候，我会让学生思考：铣削加工冲击大、振动大，对夹紧力的要求跟钻削有什么不同？通过对比不同夹具的夹紧方式，学生能更好地理解“因工况选夹具”的设计原则。

总的来说，TW-Z26这套定位元件与典型夹具实物模型，是机电类专业开展“理实一体化”教学的好帮手。它把课本上那些平面的、抽象的线条和符号，变成了立体的、可触摸的、可拆装的实物。学生看得见、摸得着、拆得开、装得上，学习兴趣和动手能力都有了明显提升。当然，用好这套模型的关键还是在于老师的引导——不能只让学生“玩”模型，要带着问题去拆、带着思考去装，才能真正把知识学到手。希望各位同行在教学中也多尝试用实物模型辅助授课，让我们的课堂真正“活”起来。
