TW-Z51车刀量角仪

TW-Z51车刀量角仪：把“磨刀”这门手艺讲清楚

一、为什么车刀角度这么重要

咱们职业院校的机械专业学生，进实训车间第一天就得明白一个道理——车刀的角度，直接决定加工质量和刀具寿命。前角大了切削轻快但刀尖强度不够，后角小了工件跟刀具后刀面“硬磨”容易崩刃，主偏角选得不对振动起来声音跟拉警报似的……这些道理，光靠书本上的剖面图，学生很难真正吃透。

我在实训课上经常遇到这种情况：学生拿着磨好的车刀，你问他前角多少度，他说“大概十来度吧”；你再问主偏角呢，他挠挠头说“凭手感磨的”。凭手感不是不行，但前提是得先建立准确的角度概念。TW-Z51车刀量角仪，就是帮学生把这个“概念”落到实处的工具。

二、TW-Z51的基本情况

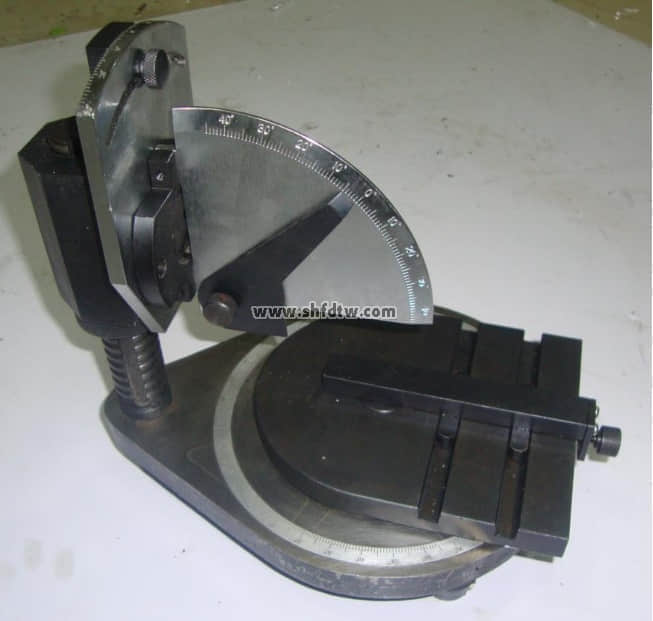

这台设备规格是长280、宽250、高240毫米，材质为45#钢，经过淬火处理，精度等级在7到8级左右，角度测量误差控制在±1.5度以内。从实训教学的角度来说，这个精度完全够用——太精密的仪器反倒不适合初学者，学生操作起来束手束脚，反而不利于建立直观认知。

TW-Z51最实用的设计在于，它可以测量主剖面、法剖面和纵剖面三个不同方向上的ISO制几何角度。什么意思呢？就是说学生磨完一把刀，往量角仪上一装，前角、后角、刃倾角、主偏角、副偏角这几个关键参数全都能读出来。哪个角度磨对了、哪个磨偏了，一目了然。这比老师拿着样板比划半天要直观得多。

三、配套车刀与实训安排

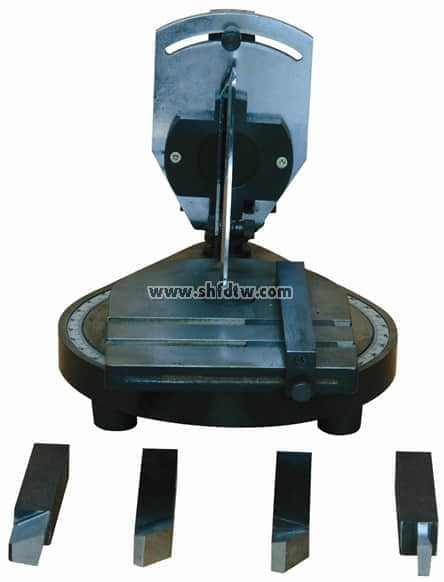

TW-Z51配了四把不同型号的标准车刀：

45°车刀——用于车外圆、平端面和倒角，属于最基础的通用刀具
90°车刀——精车刀，也用于车外圆和平端面
75°车刀——同样是精车刀
切刀——专门用于切断和切槽

这四把刀基本涵盖了普通车床上最常用的刀具类型。我的安排是这样的：第一节课先让学生用标准车刀练习装夹和读数，把角度概念建立起来；第二节课再让他们自己动手磨刀，磨完马上用量角仪检测，看看跟标准值差多少。学生自己磨的刀往量角仪上一放，读数偏了1.5度以上，不用老师多说，他自己就知道下次该往哪个方向修磨了。
