TWSY-GTW-02光机电一体化控制实训装置

深度解析TWSY-GTW-02光机电一体化控制实训装置，理实一体教学不再是难题

作为一名常年扎根在职业院校机电专业的老师，我深知《机电一体化技术》、《PLC编程与应用》这类课程在实际教学中最大的痛点在哪里。往往我们在课堂上讲得口干舌燥，各种控制原理被拆解得清清楚楚，甚至设备内部结构图我们都能在黑板上倒背如流，但学生一看到实物动手实操时，往往还是会对着一堆散放的电机、传感器和气缸无从下手。针对这一教学困境，近年来学校陆续引入了市面上几款主流的光机电一体化实训装置。在与众多同行探讨和亲身教学实践后，今天想重点聊一聊这款在我校实训课堂中备受好评的教学利器——TWSY-GTW-02光机电一体化控制实训装置。作为一名把理论课堂转移到生产性实训基地的老师，我认为这套装置真正做到了让学生在“做中学”。

装置概览：既注重安全性，又强调理实一体

先说说我对这款光机电一体化实训装置的第一印象。从技术参数来看，它使用的是三相四线 380V±10% 50Hz的输入电源，整机功耗仅为1.5kVA，也就是每小时不到一度半电，非常适合我们全天候的实训排课。不过，最让我踏实的是它的安全性设计。我们都知道，进入实操阶段的学生情绪是兴奋的，尤其在连接电路进行通电调试时，接错端子导致电机异响甚至打火的风险是存在的。这款光机电一体化控制实训装置在安全保护方面做得相当到位，采用电压型漏电保护装置和电流型漏电保护装置双重设计，所有安全插座和实验导线都采用高强度绝缘护套，安全性完全符合国家标准。老实说，我们做实训室管理的老师，每天最担心的就是这群孩子把380V工业电压当玩具摆弄，这套光机电一体化实训装置安全防护做得这么完备，至少我能把心放到肚子里，不用时刻盯着每一根线是不是接对了地方。

核心配置：开放式模块组合，既直观又实用

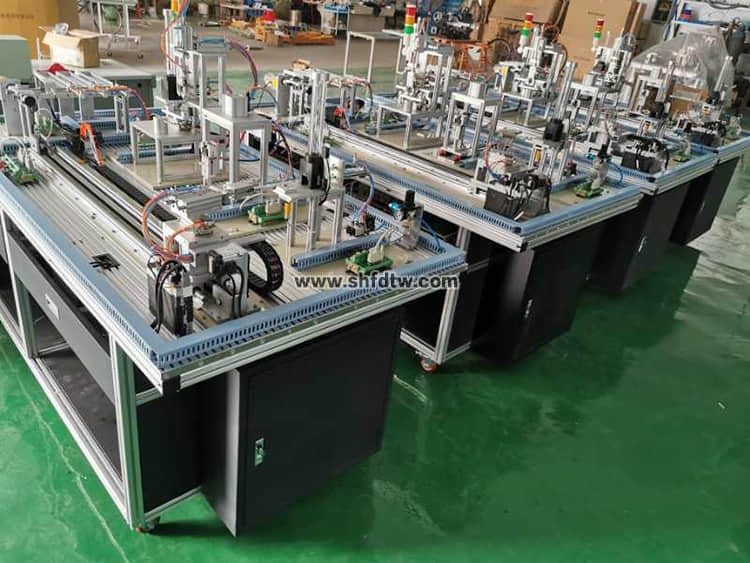

这款TWSY-GTW-02光机电一体化控制实训装置的整机结构确实很有设计感，也很懂我们职业院校师生的实际使用习惯。它采用铝合金导轨式实训台，整体结构是开放式和拆装式设计。也就是说，学生完全可以根据我们教材上的图纸，自己动手安装送料检测部件、物料搬运部件、物料分拣部件这些典型的机电一体化设备，甚至模拟出一条简易的自动生产线。很多同行问我，一线老师选设备看什么——我的经验是，就要选这种允许学生自由拆卸和组装的光机电一体化实训装置，而不是那种把核心部件锁死在箱子里的“黑箱”设备。我们的学生是奔着成为能独立安装调试设备的高级蓝领去的，不是只学按个按钮就完事的操作工。正是这种开放式的拆装结构，才能逼着孩子们在实训中把结构原理吃透。

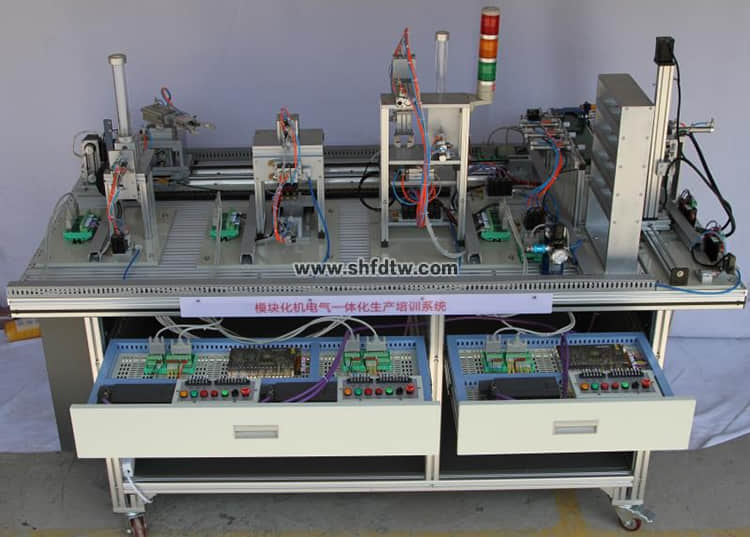

再看模块配置，这款光机电一体化控制实训装置的人性化设计十分突出。它的PLC模块、变频器模块、按钮模块、步进电机驱动模块以及常用装置模块都采用标准结构并放置于可拉出的抽屉式模块放置架上，各模块之间调换和组合非常灵活。更贴心的是，光机电实训装置的所有I/O端子、变频器接线端子以及各常用模块与PLC的连接端子，均与安全插座连接。这意味着学生手里拿的每一根带安全插头的导线，都能在实验面板上找到准确的对应位置进行电路连接，这样既巩固了学生的接线基本功，又避免了因为接触不良导致的设备误动作，这种设计真的很适合我们反复训练的课堂教学模式。

实验体系：涵盖专项技能与综合应用两个层次

从实训内容的广度来看，这款TWSY-GTW-02光机电一体化控制实训装置支撑的教学项目确实很全面。我把它分为两个大的层次：基础专项技能实训和综合应用技能实训。

基础实训部分重点涵盖了光机电一体化所涉及的核心专业技术模块。在可编程控制器方面，可以利用装置配置的FX3U系列PLC主机模块引导学生完成电动机正反转控制电路的连接与编程、电动机Y-Δ起动控制电路实训，甚至让学生自己编写一段三台电动机的顺序控制程序；在变频器调速环节上，学生能够在E540变频器模块上反复实训变频器面板功能参数设置和操作，进行变频器对电机点动控制、启停控制以及多段转速控制等项目。此外，在气动技术实训方面，光机电一体化控制实训装置配置了单出杆气缸、单出双杆气缸、旋转气缸等气动执行元件和单控电磁换向阀、双控电磁换向阀等气动控制元件，学生利用这些元件可以搭建气动方向控制回路、气动速度控制回路和摆动控制回路，真正做到在做中学。

综合实训层面更接近实际工业应用场景，也是我们提高学生综合职业素养的核心环节。例如要求学生对供料机构和输送机构进行整体安装与调试，涉及传动装置同轴度的精确调整、皮带输送机的安装与调整、上料机构的安装与调试、物件分拣设备的安装与调试等多个项目。更难得的是，学生还能在步进电机驱动模块的配合下，实现直线移动装置的精确定位，利用气动手指和气动机械手完成工件的自动抓取和搬运，并最终完成自动生产线的全套设备安装与调试。这种递进式的教学与实训体系，确实有利于将学生培养成符合现代制造业需求的高技能人才。

教学价值：从技能大赛到日常课堂的全覆盖

最后我想从教学管理的视角谈谈这套光机电一体化控制实训装置在教学中的作用。对于我们老师而言，这套光机电一体化控制实训装置确实给我们减轻了不少备课压力，丰富的模块和实训项目基本涵盖了机电一体化技术、电气控制技术、自动控制技术等专业课程的核心教学需求。同时，在使用过程中我发现，由于设备的所有接线都采用安全插头与端子排连接的方式，连接电路的速度、安全性、稳定性都大大提升，能够确保学生在有限的课堂时间内尽可能多地完成动手实训项目，实训效率明显提高。而且这款光机电一体化控制实训装置还特别适合用于各级各类职业院校的技能大赛训练，很多参赛学生就是在这种接近真实生产场景的装置上反复练习、不断提升，最终在赛场上取得了很好的成绩。

综上所述，无论是从设备的开放性、模块的实用性，还是从实训项目的全面性和系统性来看，TWSY-GTW-02光机电一体化控制实训装置确实是一套非常适合我们职业院校机电类专业教学的好设备。它不仅能够满足日常教学的需求，还能为技能竞赛保驾护航，真正做到了理实一体、学以致用。如果有正在为机电实训室建设发愁的老师，这款设备确实值得参考一下。
