TWSY-003安装搬运站.机电一体化实训鉴定设备

TWSY-003安装搬运站：机电一体化专业教学的理想实践载体

在我校机电一体化专业的实训教学中，自动化生产线的装调与运行一直是学生必须掌握的核心技能。为了让学生在校园内就能接触到贴近真实生产场景的教学设备，我们引进了上海天威教学仪器设备有限公司生产的TWSY-003安装搬运站机电一体化实训鉴定设备。这款设备不仅承担着工业自动化生产中的重要角色，更为我们的课程改革和技能鉴定注入了全新动力。

一、TWSY-003安装搬运站的工作站组成

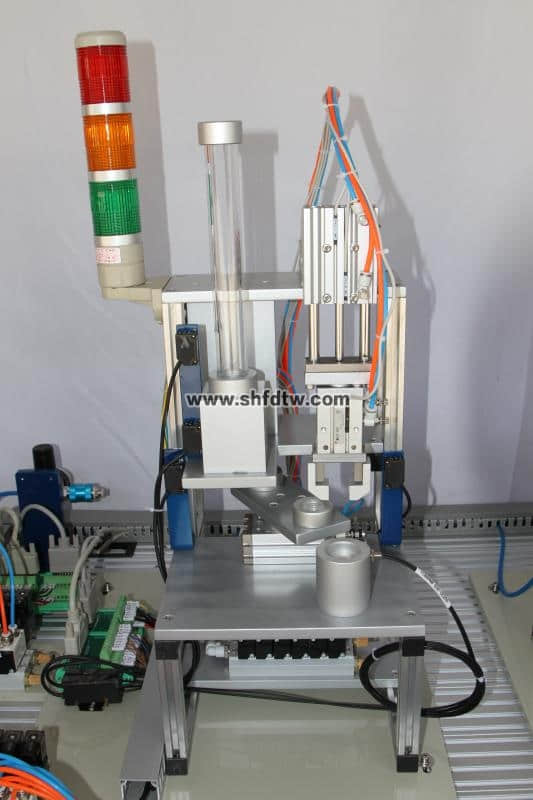

该实训设备由底车、铝合金底板、I/O接线端子盒、过滤调压组件、电磁阀、控制面板、带PLC的电气控制挂板、直线与圆周运动模块、吊臂模块、气动夹爪和工件组装平台等核心部件构成。整套设备工作压力为0.4至0.6MPa，采用DC24V稳压电源，信号输入和输出各为7个数字开关量。

在可编程控制器方面，TWSY-003既可以选择三菱FX3U系列（可扩展485BD、CC-Link网络总线），也可以搭配西门子S7系列（可扩展PPI、MPI、Profibus网络总线），充分满足了不同教学环境下的需求。

1. 搬运装配功能

该安装搬运站的核心功能是将工件从前一站搬运至下一站，并可在本站上完成大、小工件的组装。在实际运行中，安装搬运站从前一站抓取工件，利用直线加圆周运动平台，将工件搬运到小工件的输入工位，等待小工件的输入，然后再将大小工件的组合体输送到下一站的输入位置。

如果加装滑道，还可以根据不同的情况剔除不符合条件的工件，这使得整个工艺流程更加灵活可控。在课堂上，我常带着学生边运行边讲解，学生能直观地看到“抓取—搬运—等待—组合—输送”的完整过程。

2. 灵活的模块组合

TWSY-003可以与前后工作站灵活组合，实现完整的自动化生产线功能。常见的组合形式包括：加工站与安装搬运站组合、安装搬运站与分类工作站组合、上料检测站与安装搬运站组合等。这种模块化设计让教学和竞赛中可以方便地选择需要的模块，按具有生产性功能和整合学习功能的原则搭建不同的实训项目。

例如，当我们让学生练习完整产线时，常把上料检测站、安装搬运站和分类站串起来跑一个循环，学生分组完成任务，既锻炼了协作能力，又提升了工程实践水平。

二、实训教学与技能鉴定的双重价值

在教学实践中，TWSY-003不仅是一次性完成工件组装的加工设备，更是机电一体化专业学生进行技能训练和技能鉴定的核心平台。该设备的技术涵盖面广，融合了PLC控制技术、传感器检测技术、气动控制技术、运动控制技术和机电一体化系统集成技术，是机电一体化专业教学实习、技能鉴定和技能竞赛的绝佳载体。

从实际教学来看，TWSY-003帮助我们有效实现了“岗课赛证”的融通。学生在设备上的操作训练，直接对接人社部门机电一体化职业技能鉴定标准，也与全国职业院校技能大赛机电一体化设备组装与调试赛项的要求无缝衔接。以往学生在鉴定考试中因为设备不熟悉而紧张失分的情况大大减少。

1. 机电一体化核心技能的培养载体

学生在TWSY-003安装搬运站上进行实训时，需要完成电气控制系统的安装与接线、PLC程序的编写与调试、气动回路的连接与调试、传感器位置的安装与调整、机械部件的装配与整机调试等一系列综合性任务。

项目化教学是我们当前推进教学改革的重要方式。以TWSY-003为载体，我设计了多个典型教学任务：了解安装搬运站的组成及工艺流程、掌握气动元件的控制原理及传感器的工作原理、设计PLC外部接线图、编写单站自动循环程序和手动控制程序、按照接线图进行安装调试等。

完成这些任务后，学生需要提交调试报告和实训报告并进行答辩。从这几年的教学效果看，这种项目任务驱动的模式确实比单纯的理论讲解要生动、扎实得多。学生的参与度高，技能掌握也更牢固。

2. 开放式结构，便于拆装与检修

TWSY-003采用开放式和拆装式结构设计，实训装置可用于机械部件组装，也可根据现有的机械部件组装生产设备，还可添加机械部件组建其他生产设备，使整个装置能够灵活地按教学或竞赛要求组装具有生产功能的机电一体化设备。

这一特点非常适合教学中反复拆装的实训需求。学生可以亲手拆解、组装和调试每一个模块，在学习维修电工和机电设备装调技能的同时，还能更好地理解设备的内部结构。比如在安装与调试模块里，学生需要按步骤将压力表、控制盒、电磁阀、滑块、导向轴、旋转座、手臂、气爪等部件一一安装到位，再完成电路和气路的配线配管。整个过程学生不仅要动手，还要反复查看图纸、查阅资料，遇到问题要团队讨论、查找原因、解决问题，这些都很好地锻炼了学生的工程素养。

三、机电一体化设备的教学体验与总结

TWSY-003安装搬运站机电一体化实训鉴定设备自投入使用以来，已经成为我校机电一体化专业实训室中最受欢迎的自动化教学设备之一。在教学实践中，该设备不仅提升了学生的学习兴趣，也显著提高了学生动手实践的能力。以往一些抽象难懂的控制理论和机械传动原理，通过设备运行演示和学生亲手操作调试，变得易于理解和掌握。

当然，在设备的使用过程中，我们也遇到过一些挑战。比如学生对PLC编程的逻辑理解不到位、传感器调试过程中信号不稳定、气动回路漏气等问题。但正是这些实际问题的出现和解决，才让实训真正起到了锻炼学生分析和解决问题能力的作用。每一次调试成功、每一次工件组装到位，教室里都会响起欢呼声——这种成就感是书本上感受不到的。

总而言之，TWSY-003安装搬运站是机电一体化课程教学和技能鉴定的优质载体，它不仅涵盖了现代自动化生产线中常见的各类控制技术，还通过其模块化和开放式的结构设计，为学生提供了广阔的二次开发和创新空间。推荐兄弟院校同专业也考虑引入此类设备，共同推动机电一体化教学质量的提升，为制造强国战略培养更多高素质技术技能人才。
