TWSY-004搬运站.机电一体化实训鉴定设备

TWSY-004搬运站：机电一体化专业实训与鉴定的理想载体

一、设备概述：从“搬运”出发的教学利器

作为一名多年从事机电一体化教学的职业院校教师，我深知实训设备在教学中的重要性。今天，我想和大家聊聊我们机电专业实训室里的“老朋友”——TWSY-004搬运站机电一体化实训鉴定设备。

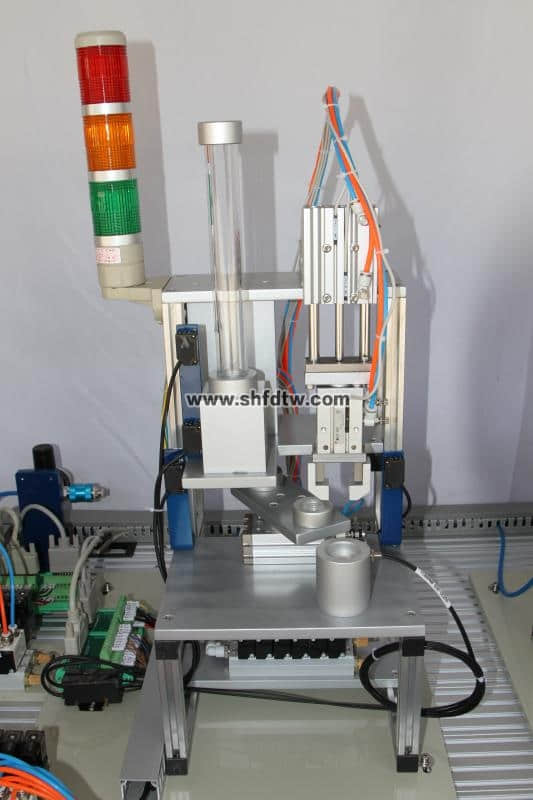

TWSY-004搬运站是MPS模块化柔性自动化生产线实训系统的重要组成单元。别看它名字里只有“搬运”两个字，实际上，这套设备承载了气动控制、PLC编程、传感器应用、电气安装与调试等多门课程的核心技能训练任务。根据产品资料，搬运站主要由底车、铝合金底板、I/O接线端子盒、过滤调压组件、电磁阀、控制面板、带PLC的电气控制挂板、磁偶式无杆气缸、椭圆型活塞气缸、气动手指及支架组件等11个主要部件构成。这个结构设计充分考虑到了教学和实训的需要，整个装置采用开放式和拆装式布局，学生可以直接观察各部件的工作过程和相互配合关系，对理解机电一体化系统的整体运行逻辑非常有帮助。

二、功能与特点：气动技术与PLC控制的完美结合

（一）核心功能解读

TWSY-004搬运站的基本功能并不复杂：它将前一站上的工件抓起，然后输送到下一工作站。说起来简单，做起来可一点不简单。搬运站通过水平移动、上下伸缩、抓取等一系列动作完成搬运任务，这背后依靠的是无杆气缸、椭圆形活塞气缸和气动夹爪等气动执行部件的协同工作。

我经常跟学生说：“你看，这就像我们人的手臂一样——无杆气缸负责水平方向的移动，椭圆型活塞气缸负责上下伸缩，气动手指负责把工件抓牢。”这样的类比能帮助学生快速理解气动系统的执行逻辑。而且，这套设备的开放性设计允许老师根据教学需要灵活调整机械部件的组装方式，甚至可以添加新的机械部件来组装出不同的生产设备。

在技术参数方面，TWSY-004搬运站的工作压力为0.4～0.6MPa，采用DC24V稳压电源供电，配有5个数字开关量信号输入和5个数字开关量信号输出。这些技术指标和实际工业环境中的控制需求非常接近，学生在实训中积累的经验可以直接对接企业的岗位需求。

（二）多种组合形式，满足不同教学场景

TWSY-004搬运站最大的亮点之一是其模块化的组合能力。根据产品介绍，搬运站可以和加工站、上料检测站、传送带模块、分类工作站等多种模块灵活组合。比如，我们在进行“自动生产线安装与调试”这门课程教学时，常常将搬运站与上料检测站组合使用，让学生完成从工件上料到搬运再到下一站接收的整套流程。这种组合方式既能训练学生的PLC编程能力，也能锻炼他们对传感器信号的识别和处理能力。

三、教学应用：从基础实训到技能鉴定的全方位覆盖

（一）PLC编程与气动控制实训

在机电一体化专业的教学体系中，PLC编程和气动控制是两门核心课程。TWSY-004搬运站配备的三菱FX3U系列PLC主机，同时可扩展西门子S7系列PLC，并支持485BD、CC-Link、PPI、MPI、Profibus等多种网络总线扩展。

我在PLC编程实训课上，通常会设置这样一个任务：“请编写一段程序，实现搬运站从上料检测站抓取工件，延时1秒后搬运至下一站的目标位置，并在搬运完成后复位。”这个看似简单的任务，学生需要综合运用PLC的基本指令、定时器、I/O地址分配以及气动电磁阀的控制逻辑，实际上是对综合应用能力的一次考验。

在实际教学中，我们还会引导学生深入学习气动系统的相关知识。设备上使用了多种气动元件，包括电控气动阀、多种气动缸、气动夹爪、过滤减速阀等。学生通过动手操作这些元件，能够直观地理解气动元件之间以及气动元件与其它元件之间是如何配合工作的。

（二）技能鉴定与竞赛训练

作为机电一体化专业的实训鉴定设备，TWSY-004搬运站还是学生参加各类技能大赛和职业资格鉴定的重要训练载体。设备整体结构采用开放式和拆装式设计，可根据教学或竞赛要求灵活组装具有生产功能的机电一体化设备。我曾经带学生参加省级机电一体化技能大赛，赛前集训阶段就是用TWSY-004搬运站反复练习搬运系统的安装、接线、调试和故障排查。

在鉴定考核方面，TWSY-004搬运站完全满足职业院校维修电工、机电一体化等相关工种的技能鉴定要求。学生通过对搬运站的操作、编程、调试和故障排除训练，能够系统掌握实际工作岗位所需要的核心技能。这让我觉得，这套设备不仅是一个教学工具，更是连接学校培养与企业需求的桥梁。

（三）团队协作与工程实践能力培养

除了技术技能的培养，TWSY-004搬运站还能有效锻炼学生的团队协作能力和工程实践能力。在实训过程中，我们通常将学生分成若干小组，每组4～5人，分别负责机械安装、电气接线、PLC编程、系统调试和故障诊断等不同任务。通过这种项目化教学方式，学生不仅能掌握技术，还能培养沟通协作、计划组织和安全规范意识。
