TW-C937检测与转换（传感器）技术实训装置
（37种传感器）
带好这门“检测与传感”课，为什么我离不开TW-C937实训装置？
在传感器技术这门课上，说实话，光靠板书和PPT，学生听完了还是稀里糊涂的。咱们职业院校的教学，最讲究的就是动手。今天我就和大家聊聊我们机电工程系正在用的这套TW-C937检测与转换（传感器）技术实训装置（37种传感器），用了两个学期下来，确实有不少实实在在的感受。
课程体系全覆盖，从原理到应用一步到位
一、从实验室搬到“模拟产线”，教学效果明显提升
这套TW-C937实训装置最大的特点就是覆盖广。它可以直接支撑《传感器原理与应用》、《自动检测技术》、《工业自动化仪表与控制》、《非电量电测技术》、《传感器与测控技术》等好几门核心课程的实验教学。咱们高职的学生基础参差不齐，有些底子比较薄，但上了这套设备之后，对着模块接线、调节参数、看数据变化，理解起来快多了。

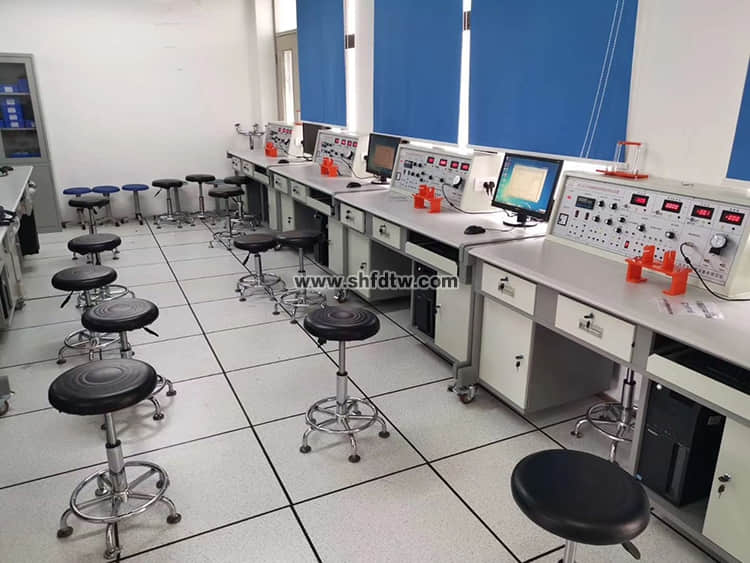

设备的技术参数也很扎实：输入电源AC220V±5%、50±1Hz，额定电流≤5A，配备±5V和±15V直流电源，稳压系数±1%，电压纹波≤10mV，整机功耗100VA。箱体尺寸是1600×750×1100mm，放在咱们的实训室里正合适，四人一组操作空间也够。
二、37种传感器全覆盖，高频和低频场景都能练
这套装置配备了37种传感器，从基础的电阻式、电感式、电容式，到光电式、霍尔式、涡流式，再到热电偶、热电阻、气敏和湿敏传感器，工业现场常用的类型基本都涵盖了。比如电阻式传感器量程±2mm，精度±1.5%；光电式传感器用来测转速，范围0-2400转/分，精度≤1.5%；压力传感器量程0-50kPa，精度±2%。
主控台的功能也很全面。四组直流稳压电源提供±5V、±15V，还有±2V到±10V分五挡输出，以及2~24V可调供电，全部带短路保护。此外还有低频信号发生器（1Hz-30Hz连续可调）、差动放大器（通频带0-10KHz，增益1-150倍），以及三位半显示的数字电压表和频率/转速表。三位半的数字电压表量程±2V和±20V，精度1%，给学生做定量测量完全够用。
技术参数速查：输入电源AC220V±5% 50±1Hz，额定电流≤5A，±5V/±15V双路输出，测量精度≤1%，非线性误差≤5%，电压纹波≤10mV。
教学实训重实战：“三源”系统和数据采集接口搭配有亮点
三、加热、转动、振动“三源”系统，实战场景更真实
这套装置之所以用起来顺手，很大程度得益于“三源”部分的设计。加热源这边，0~150℃连续可调，配合PID调节仪和自整定功能，学生可以直接给热电偶、热电阻、LM35集成温度传感器等模块施加温度激励，观察输出曲线的变化。
转动源采用0-12V直流电源驱动，转速0~2400转/分可调，可以和霍尔式、涡流式、磁电式测速传感器配合使用，让学生直观理解转速测量和脉冲信号的处理。振动源的频率1-30Hz可调，共振频率在13Hz左右，给压电式加速度传感器做动态响应实验时非常直观。
有了这三套独立的人造物理源，学生不必依赖外部环境就能完成各种动态和静态测量实验，真正做到了“随开随用、想测就测”。
四、数据采集与处理：从“看数据”到“用数据”
传统实训最大的短板就是数据记录和分析全靠手算，效率低、误差大。TW-C937在这方面下了功夫。数据采集系统采用ARM架构，支持USB、WIFI、以太网三种通信方式，可以灵活切换。USB是有线近程接入，WIFI和以太网则可以通过上位机远程配置，采样周期可达1K，分辨率1/4096，量程还能自动切换。配套的数据处理软件界面清爽，实验项目选择、数据采集、曲线分析、文件存取和打印都可以一键完成。上学期有学生用这套系统直接分析不同温度下的热敏电阻输出曲线，对比课本上的理论公式，偏差控制在了±3%以内，实验报告质量比往年高出一大截。
五、实训中的体会与教学建议
用了两个学期，我想说三点感受。第一，这套装置接口设计得很合理，每个模块上印有原理图和接线口，学生接线时不会接错，也不用反复翻看实验指导书。第二，传感器的抗震性和耐用度不错，透明有机玻璃外壳既能看到内部结构又不容易损坏，实训台上反复插拔也没出现接触不良。第三，教师可以按照自己的教学进度灵活取舍实验项目，37种传感器不一定全做，先把电阻式、电感式、电容式、光电式、热电偶这几种基础的做熟了，再搞振动、超声波、CCD之类的综合性实验，循序渐进效果更好。
当然实训中也会遇到学生把电源接反烧坏模块的情况，这时候正好引导他们分析原因、排查故障——这本身就是工程素养的重要一环。
结语
总的来说，TW-C937检测与转换（传感器）技术实训装置（37种传感器）无论是在课程覆盖面的广度上，还是在“三源”系统和数据采集控制功能的深度上，都很贴合咱们高职院校的教学和实训需求。咱们教传感器技术的最终目的，不就是为了让学生在未来的岗位上看得懂、接得对、测得出、调得稳吗？从这个角度来说，把实验室里这套设备用好、用透，咱们的学生走出去就能更快上手.
