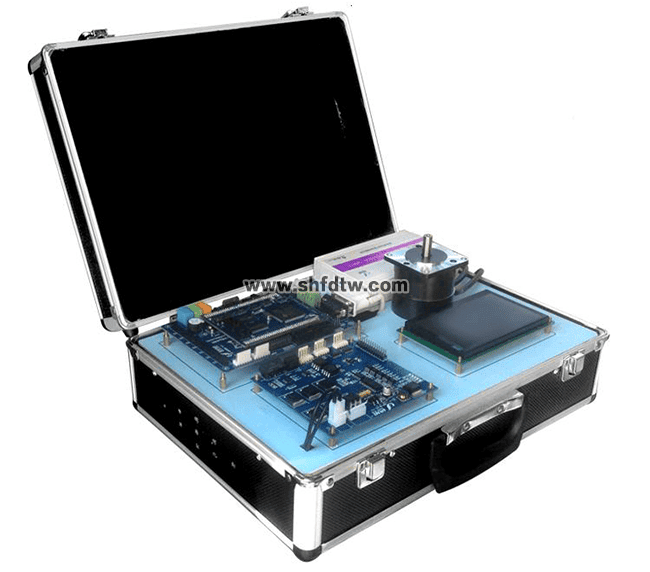

TW-X61型DSP电机控制实验箱
从教十几年，这套TW-X61型DSP电机控制实验箱是我最得意的“教具”
作为一名在职教一线教了十几年“电机控制技术”的老教师，我深知这门课对学生的难点在哪——理论太抽象，硬件太复杂，代码太枯燥。学生刚接触DSP（数字信号处理器）时，往往还没摸到门道，就先被晦涩的寄存器配置和陌生的电机驱动电路给“劝退”了。直到我们教研室引进了TW-X61型DSP电机控制实验箱，这种情况才发生了根本性的改变。
为什么说它是为咱们职教课堂“量身定制”的？
第一次打开这个实验箱，我的第一感觉就是：设计这个箱子的人，一定懂教学。
模块化设计，把复杂的系统“拆开讲”
咱们职业院校的学生，动手能力强，但最怕一开始就面对一个“黑箱”。TW-X61最聪明的地方，就是采用了 “DSP开发板+电机驱动板+功能扩展模块” 的独立分拆结构。我可以这样跟学生讲：今天咱们先不碰电机，就用核心板上的TMS320F28335来跑跑GPIO点灯和按键中断实验，熟悉一下CCS开发环境；等学生搞明白了DSP的基本控制逻辑，再一步步把BLDC直流无刷电机驱动板、42步进电机驱动板“插”上去。
这种模块化设计，把完整的电机控制系统“解剖”成了一个个独立但又可以组合的“积木”。学生既能清晰看到控制信号从DSP引脚输出，经过驱动板的光耦隔离，最后驱动电机转起来的完整物理链路，也能在出现故障时，像“排雷”一样用万用表逐级排查——是控制信号没给对，还是驱动板电源没上，一目了然。这种“眼见为实”的故障排查训练，对他们未来走上工作岗位太重要了。
资源够“硬核”，覆盖从基础到竞赛的各类项目
我们老师心里都清楚，一套设备如果能“从大一用到大三”，那性价比就高了。TW-X61的核心是工业级主流的TMS320F28335处理器，主频150MHz，片内集成了256K×16位的FLASH和34K×16位的SRAM，还外扩了512K×16位的SRAM和FLASH。这个配置意味着什么？意味着学生不仅能做基础的PWM波形生成、AD采样实验，还能跑复杂的PID闭环控制算法、FFT频谱分析，甚至能处理以太网通讯（W5300模块） 这类综合性较强的任务。
它的驱动模块同样“能打”。BLDC驱动板支持有位置传感器和无位置传感器两种控制模式，采用三相全桥隔离和PID算法，电压从12V到36V都能适应。咱们做教学演示时，可以用它直观展示方波控制和矢量控制的区别；学生做毕业设计或技能大赛训练时，它又提供了足够的接口和性能去实现更复杂的控制策略。网站上那个包含有/无位置传感器无刷电机开闭环控制、直流电机控制、步进电机控制的实验项目清单，我基本都带着学生做过一遍，效果非常扎实。
用细节打动师生的“隐藏亮点”
除了硬核的模块和参数，TW-X61还有几个特别打动我的“小心思”。
触控屏+丰富外设，让人机交互不再“反人性”
传统的DSP实验，往往只能通过串口助手打印一串数字，交互体验很“复古”。这个实验箱配备了一块7.0英寸的工业级LCD触摸屏，分辨率800*480，还带组态软件VisualTFT支持。这意味着学生可以自己动手设计一个简单的电机启停、调速界面，通过屏幕直接下发指令。当他们看到自己设计的“开始”按钮真的能让电机转起来时，那种成就感是编程点亮一个LED无法比拟的。
另外，GPIO扩展功能模块也深得我心。里面集成了矩阵键盘、数码管、温湿度传感器、红外接口、8路LED，甚至还有直流小电机和步进小电机。这些看似“小玩意”的模块，恰恰是激发学生兴趣、设计综合小项目的好素材。比如让学生做一个“温控风扇”小项目：用温湿度传感器采集温度，超过阈值就通过DSP控制直流小电机旋转降温，整个过程就是一个微缩的工业控制系统雏形。
注重EMI设计，让系统稳定运行，少“扯皮”
做实验最怕什么？最怕设备莫名其妙“死机”或受干扰，学生跑来问我是不是板子坏了，结果最后发现是电源纹波太大或接地不良。TW-X61在产品介绍里专门提到“注重EMI设计，稳定”，我在使用中确实感受到了这一点。它的驱动板和控制板之间通过光耦进行信号隔离，电源输入也有防反接和过流保护。设备稳定了，实验课才能顺利推进，我们老师才能把精力集中在指导学生的逻辑思路上，而不是陷入无休止的硬件故障排查。
从“教”到“学”，它给了我们更多可能
总的来说，TW-X61型DSP电机控制实验箱已经不仅仅是我手中的一个教学工具，它更像是一个平台。它让我们职教的课堂，能够以一种更直观、更模块化、也更贴近工业实际的方式，去承接“电机控制”这门既传统又前沿的课程。
对于学生而言，从验证性实验，到设计性项目，再到可能的创新性研究，这个箱子提供了足够的“天花板”让他们去够。对于我们老师而言，它配套的28335实用板实验项目（涵盖TIMER、PWM、CAP、CAN、ADC等31个基础实验） 和详细的用户手册，大大减轻了备课负担，让我们能抽出更多时间去思考如何将最新的控制算法、工业网络通讯（比如通过W5300实现以太网控制）融入到日常教学中去。
如果你的教研室也正在寻找一套能真正满足DSP电机控制教学、实训、竞赛甚至科研需求的平台，我个人强烈推荐你去了解一下TW-X61。它或许不能解决所有教学难题，但至少在帮助学生打通“理论-仿真-硬件实现”这条路上，是我用过的最顺手的“伙伴”。
