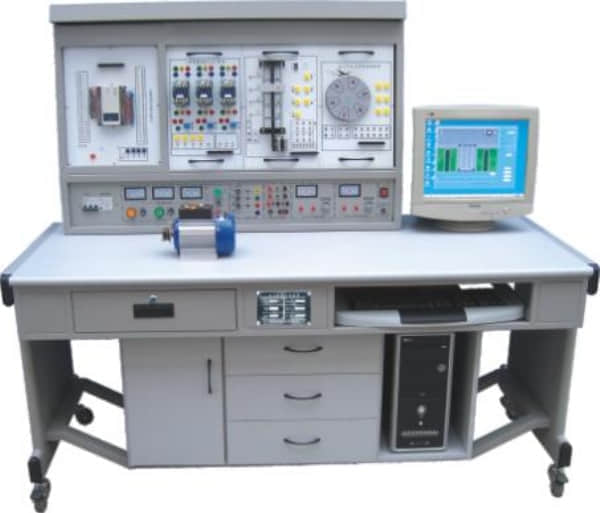

TWS-02D可编程控制器、变频调速综合实验装置（网络型）
TWS-02D：咱们车间里走出的“工业全能手”
讲台上PLC主机指示灯有节奏地闪烁，实验室里变频器带动电机的嗡鸣声由弱变强，我看着学生们专注地调试着自动送料装车系统，不禁想起二十年前自己第一次接触工业控制器时的手忙脚乱。
站在职业院校电气自动化实训室里，望着眼前这套TWS-02D可编程控制器、变频调速综合实验装置，我时常感慨教学设备的发展之快。这套设备不只是冷冰冰的“实验平台”，更像一位能够模拟现代工业现场全流程的“全能导师”。
01 设备核心：模拟真实工业场景
这套TWS-02D实验装置其实是专为《可编程控制器技术》、《可编程控制器及其应用》和《变频调速技术》等核心课程配套设计的。
它巧妙地将可编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件以及模拟控制实验挂箱和实物设备融为一体。
其设计理念很明确：让学生在校内就能接触并掌握未来工作中可能遇到的主流技术和设备。
从简单的交通信号灯控制，到复杂的四层电梯、加工中心刀具库选择，再到自动售货机、邮件自动分拣系统。这些都是现代工业生产中常见的自动化控制场景。
02 结构亮点：模块化与双连接法
这套设备最令我欣赏的是它的模块化设计。采用组件多结构，更换实验模块非常便捷。
如果教学中需要扩展功能或开发新实验，只需添加相应的实验挂箱即可，完全不用担心设备会被迅速淘汰。
在连接方式上，TWS-02D采用了独特的“双口接线法”。PLC主机与实验挂箱之间既可以使用自锁紧接插线进行单线逐点连接，这能锻炼学生的动手能力和对PLC结构的理解。
也可以使用排线一次性连接，提高实验效率。这种设计既保证了教学深度，又兼顾了实验效率。
03 教学优势：直观性与网络化
在可视化教学方面，这套装置表现突出。它采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强的组态棒图。
这种动态跟踪教学方式让抽象的编程逻辑变得具体可见，大大降低了学生的学习门槛。
更值得一提的是它的网络功能。该装置支持两种通讯模式：一种是1：N通信，一台电脑作为主站可以控制多达16台PLC主机（从站）。
另一种是N：N通信，PLC主机之间可以实现互相通信（最多8台），其中任何一台PLC主机作为主站可与其余7台从站通信。这为学生理解工业现场的网络控制提供了绝佳的实践平台。
04 技术核心：PLC主机与实验项目
装置的核心PLC主机采用的是三菱FX1N-40MR，集成数字量I/O，包含24路数字量输入和16路数字量输出。
配合三菱S520变频器，能够完成从基础逻辑控制到复杂运动控制的全系列实验。
实验项目设计非常全面，覆盖了从基础到高级的34个实验项目。从最基本的与、或、非逻辑功能实验，到定时器、计数器功能实验，再到数据处理、微分位操作等高级功能。
实物控制实验则更加贴近实际应用，包括三相异步电动机的各种控制方式，以及基于PLC通信的变频器调速实验等。
05 安全设计：多重保护与规范操作
在职业院校教学中，安全永远是第一位的。这套装置在安全性方面考虑周到，输入电源为三相四线制，电源输出配备漏电型保护器、过载和短路保护装置。
提供了多种电源输出选项：三相四线380V输出、220V安全插座输出、多种直流稳压输出等。
这样的设计不仅保证了实验安全，也让学生在实际操作中养成规范的电工操作习惯。装置重量约100Kg，外形尺寸为160×75×150 cm³，结构稳固，适合实训室长期使用。
实训室里，几个学生正围着装置争论如何优化自动洗衣机控制系统的程序，一旁的步进电机有节奏地转动着，带动着模拟的洗衣滚筒。
这套TWS-02D装置最让我欣慰的，不仅是它的技术参数或功能列表，而是它如何将复杂的工业自动化概念，转化为学生可以亲手触摸、编程和调试的具体项目。当学生看着自己编写的程序让电梯平稳停靠在指定楼层，或让传送带准确分拣不同邮件时，他们眼中闪烁的光芒，是对职业教育价值的最好证明。
