TW-BDQ63 潍柴WP13柴油发动机解剖实训台
TW-BDQ63 潍柴WP13柴油发动机解剖实训台：让柴油机原理“看得见，摸得着”
当课本上复杂的二维图纸变成眼前可以低速运转、内部结构一览无余的钢铁躯体时，学生们眼中闪烁的是恍然大悟的光芒。

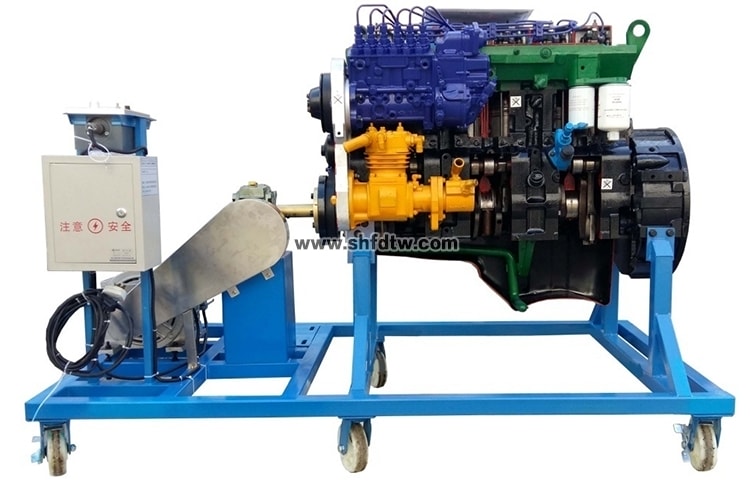

“同学们，请围过来，今天我们不再看图纸和动画。”我指着实训室中央那台TW-BDQ63 潍柴WP13柴油发动机解剖实训台说，“我们将亲眼看见12.54升排量的直列六缸发动机如何在0-15转/分的低速下，展示每一个活塞的运动、每一个气门的开合。”
这台由原厂发动机总成通过精密解剖制成的教学设备，正成为职业院校汽车与工程机械专业教学改革的重要一环。
01 教学利器，源于实装超越实装
这台实训台的核心是一台真实的潍柴WP13柴油发动机总成。WP13系列是潍柴新一代自主研发的高端发动机，采用直列6缸、四冲程设计，缸径127毫米，行程165毫米，广泛应用于发电机组和重型工程机械领域。
设备最巧妙之处在于对这台重型发动机进行了科学剖面处理。各部件齐全，剖面位置经过精心设计，能全面展示发动机的内外部结构。
当设备接通380V电源，齿轮减速电机开始以可调节的转速带动发动机曲轴缓慢运转时，教室内总会响起一阵惊叹声。
原来在教科书中抽象描述的“曲柄连杆机构运动”、“配气正时”变得如此直观。
02 结构解剖，色彩分明的机械奥秘
实训台的剖面设计遵循教学逻辑，突出重点难点。设备对发动机主要内部、外部零部件进行了机械加工剖分，使内部结构、机油油路、柴油油路、冷却水路直观可视。
剖面位置选择极为讲究：至少1个气缸盖被解剖，使喷油器、气门及传动组件清晰可见；机体解剖确保曲轴、缸套显露，至少3个活塞、3个凸轮轴的凸轮部分可视。
为增强教学效果，制造商对各机械剖面采用了不同颜色的油漆进行喷涂。机油油路、柴油油路、冷却水路各系统还采用灯带示意工作路线，不同系统一目了然。
后置式齿轮室完全暴露，室内各齿轮与实装一致并清晰可见，解决了传统教学中齿轮传动难以观察的痛点。
03 教学功能，从原理认知到故障诊断
这款实训台的教学应用可以分为三个层次，对应职业院校不同阶段的教学需求。
基础认知层面，学生可以直接观察柴油机的基本结构和工作原理。对照教材《工程机械柴油机结构与检修》中关于WP系列电控柴油机的内容，抽象的文字描述在眼前变得具体可感。
系统分析层面，设备配备了操作台，台上装有起动、停止、转速控制开关以及水温、机油温度、机油压力、转速模拟显示表。学生可以模拟柴油机起动、变速运行和停机工作过程。
综合实训层面，教师可以结合故障模拟系统，引导学生诊断排除常见故障。例如柴油机启动冒黑烟、白烟、蓝烟的故障现象，或是机油压力异常、发电机不发电等实际问题。
04 设计细节，匠心独具的教学考量
这台实训台的设计充分考虑了实际教学环境和需求。移动台架采用高强度钢结构焊接，底部装有4个万向轮，短距离移动灵活方便，单轮承重超过500公斤。
设备尺寸为1500×700×1200毫米(长×宽×高)，既保证了结构的稳固性，又适应了多数实训室的空间布局。
特别值得一提的是安全设计：气门室罩盖解剖部分采用透明有机玻璃制作防尘罩，既防止灰尘进入精密部件，又保证了观察视线；漏电保护开关的设置则确保了教学过程中的用电安全。
设备的工作温度范围为-40℃～+50℃，几乎适应我国所有地区的实训室环境条件。
05 行业对接，培养实用型技术人才
职业教育的核心目标是培养行业需要的实用型人才。武汉江岸某学院近期就购置了类似的电站柴油机模拟训练系统，同样采用潍柴WP13柴油发动机进行整体解剖，预算达24万元。
这反映了行业对掌握重型柴油机维修保养技能人才的迫切需求。通过TW-BDQ63这类高仿真实训设备的学习，学生毕业后能够快速适应工作岗位，减少企业的培训成本。
在实训课上，我常常对学生说：“你们现在看到的每一个剖面，每一种颜色的油路，未来都可能成为你们诊断发动机故障的关键线索。” 这正是职业教育的价值所在——将书本知识转化为解决实际问题的能力。
工程机械的轰鸣声在实训室外隐约可闻，那是工地上的潍柴发动机正在作业。实训室内，学生们正围在那台剖开的WP13发动机旁，手指随着活塞的运动轨迹上下移动。
“原来废气涡轮增压器安装在这个位置！”“看，高压油泵是这样工作的！”兴奋的讨论声此起彼伏。橙色的润滑油路、蓝色的冷却水路、红色的柴油油路在灯带的映照下，像一幅生动的机械解剖图。
当一名学生小心翼翼转动调速开关，看着曲轴带动活塞缓慢而有力地进行往复运动时，内燃机四冲程工作原理不再需要死记硬背。
