TW-XQ17纯电动汽车飞轮电池储能原理系统示教板

一、产品功能

采用真实的飞轮电池系统实物为基础，可真实动态模拟展示飞轮电池系统的组成结构和工作过程。适用于各院校对《新能源汽车与电力电子技术》飞轮电池储能系统的教学需要。

您只要致电：021-55884001（袁经理）

我们可以解答 纯电动汽车飞轮储能原理示教板 的相关疑问！

我们可以帮您推荐符合您要求的 纯电动汽车飞轮储能原理示教板 纯电动汽车制动能量回收系统示教板 电动汽车飞轮储能系统工作原理 相关产品！

找不到所需产品？请点击 产品导航页

当前产品页面地址：http://www.shfdtw.com/productshow-116-1600-1.html

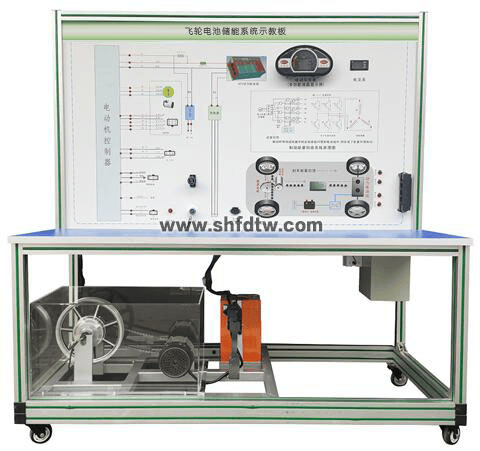

参考图样

二、功能特点

1.设备展示飞轮电池储能系统的基本原理，可动态模拟飞轮电池储能系统在不同工况下的运行状态。

2.原理面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘的面板打印有彩色原理示意图且安装检测端子。

3.安装点火开关、工况开关、加速装置、飞轮装置、控制器、工作电源、输出电源装置等，并辅以发光二极管进行系统流向的动态指示。

4. 设备框架采用40mm×40mm和40mm×80mm一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装25mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。

5.设备采用动力电池电源供电，动力电池安装车载充电器与充电口，直流电源有防短路功能。

6.多功能仪表实时显示车速、电压、档位、电流、电池状态参数等。

7.安装安全保护装置：急停开关、机械式电源总开关、转动部位防护保护罩、高压安全防护装置与警告提示。

三、技术规格

   1.充电电源：交流220V±10% 50Hz

   2.工作温度：-40℃～+50℃

   3.外形尺寸：1600×650×1700mm(长×宽×高)

   4.工作温度：-40℃～+50℃

   5.锂电池：48V20AH

   6.充电器：48V3A

   7.移动脚轮：100*60mm

四、基本配置（每台）

序号 名称 主要部件、器件及规格 数量

1 检测面板柜 检测原理面板，尺寸1548mmx940mm 1

2 设备架 安装移动脚轮，尺寸1600mmx650mmx1700mm 1

3 电机控制器 配套 2

4 飞轮带驱动电动机 48V/500W 1

5 运转惯性模拟电动机 500W/48V 1

6 电流表 30A 1

7 加速踏板 电子式 1

8 DC/DC变换器 配套 1

9 动力电池组 36V 1

10 操作开关 点火开关、档位开关、刹车开关等 1套

11 飞轮带驱动轮轴 配套 1

12 驱动轴套/链条 配套 1

13 其他 继电器盒、保险丝盒等 1套

14 能量流向指示灯条 12V，闪烁灯条 1套

15 保修卡与合格证 配套 1

16 教师手册 配套 1

17 电动车仪表 多功能显示屏 1

18 车载充电器与充电口 配套 1

19 电路故障设置与排除装置 配套 1

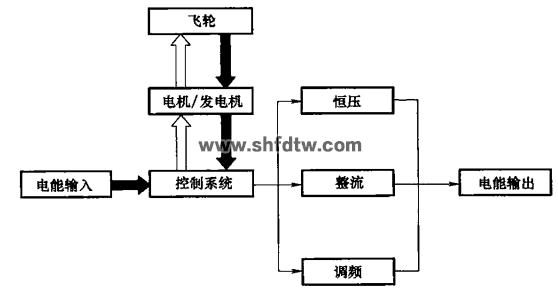

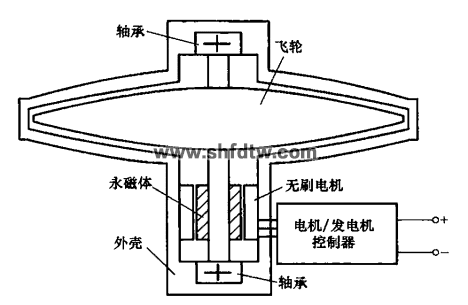

示意图
