TWK-790E 电工电子技术实训考核装置

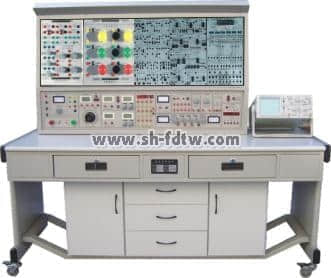

电工电子技术,电工电子实训,电工电子考核装置(图1)

本装置是上海天威教学公司根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求,按照职业教育的教学和实训要求而研发的产品,实训内容涵盖“电路分析”“电工基础”“电工学”“模拟电子技术”“数字电子技术”“电机控制”“继电接触器控制”等课程实训项目,结构合理,实训元器件采用挂箱式,易增加或扩展实训项目。该装置适合高职、高专、中专、职校等新建或扩建实训室,为学校迅速开设实训课提供了理想的实训设备。

您只要致电:021-55884001(袁经理)

我们可以解答 电工电子技术实训考核装置 的相关疑问!

我们可以帮您推荐符合您要求的 电工电子技术,电工电子实训,电工电子考核装置 相关产品!

找不到所需产品?请点击 产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-46-173-1.html



一、技术性能

1、输入电源:三相四线(或三相五线)~380V±5%  50Hz

2、温度:-10℃~+40℃,相对湿度<85%(25℃)

3、装置容量:<1.5KVA

4、重量:150Kg

5、外形尺寸:1400mm×700mm×1500mm

二、实训装置基本配置及功能

本实训台主要由实训屏、实训挂箱、实训桌等到组成。

(一)实训屏

实训屏为铁质双层亚光密纹喷塑结构,铝质面板,为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等,具体功能如下:

1、控制及交流电源部分

(1)提供三相固定380V交流电源,由组合开关独立控制其输出,相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。

(2)提供单相0~250V/2A连续可调交流电源一路(配备一台0.5KVA单相调压器)。同时经整流环节可得一组0-240V连续可调直流电源,有表指示输出电压值。

(3)提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低压交流电源,电流1.5A。

(4)提供~220V插座2只,为外部仪器提供工作电源。

(5)配备实训用250V/30W日光灯管及支架一套。

2、直流电源部分

(1)双路恒流稳压电源,二路输出电压均为0-30V,内置式继电器自动换档。多圈电位器连续调节,使用方便。输出最大电流为1.5A,具有预设式限流保护功能,输出有0.5级数字电流表、电压表指示,电压稳定度10-2,负载稳定度10-2,纹波电压5mv。

(2)低压直流稳压电源:+5V,电流0.5A,有表指示。

3、函数信号发生器:输出正弦波、矩形波、三角波

(1)频率范围:5Hz-550KHz,含五个频段。

(2)频率指示:由Hz表直接读出。

(3)电压输出范围:正弦波5Hz-250KHz>4.5V,250KHz-550KHz>3.5Hz

三级衰减:0db,20db,40db,具有连续细调

矩形波:5Hz-250KHz>4.5V,250KHz-550KHz>3.5Hz,幅度连续可调

三角波:5Hz-250KHz>1V

4、连续计数脉冲:输出频率0.5-300KHz。

5、单次脉冲:每次可输出一对正负脉冲。

6、仪表部分

(1)真有效值交流数字电压表一只,测量范围:0-500V,0.5级,三位半数显。

(2)真有效值交流数字电流表一只,测量范围:0-2000mA,0.5级,三位半数显。

(3)直流数显电压表一只,测量范围:0-200V,0.5级,三位半数显。

(4)直流数显电流表一只,测量范围:0-2000mA,0.5级,三位半数显。

(5)单相智能型功率、功率因数表

由一套微电脑,高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度,将被测电压、电流瞬时值时的取样信号经A/D变换,采用专用DSP计算有功功率。功率的测量精度0.5级,电压、电流量程分别为450V、5A,可测量负载的有功功率、功率因数及负载的性质;还可以贮存、记录15组功率和功率因数的测试结果数据,并可逐组查询。

(6)指针式直流微安表一只,量程100uA,精度1.5级。

7、七段译码器:6组七段译码器及对应译码显示数码管

8、逻辑电平显示:8位LED显示器

9、逻辑电平开关:8位开关电平输出

10、实验管理器

平时作为时钟使用,具有设定实训时间、定时报警、切断电源功能,此外自动记录由于接线或操作错误造成的漏电告警总次数,为学生实训技能考核提供一个统一的标准。

(二)实训挂箱及配件

1、DGJ-01 直流电路基本原理挂箱(一)

2、DGJ-02 直流电路基本原理挂箱(二)

3、DGJ-03 交流与磁电路电路基本原理挂箱(三)

4、DGJ-04 交流三相负载挂箱(四)

5、DGJ-05 基本定律定理挂箱(五)

6、DZJ-01 三极管放大电路

7、DZJ-02 场效应管及负反馈放大电路

8、DZJ-03 集成运算放大器应用(一)

9、DZJ-04集成运算放大器应用(二)

10、DZJ-05集成运算放大器应用(三)

11、DZJ-06 振荡电路和功放电路

12、DZJ-07 直流稳压电源电路

13、DZJ-08 数字电路

14、DZJ-09 综合实训

15、网孔板及电气控制元器件(网孔板1块,三相闸刀1把,交流接触器4只,时间继电器1只,热继电器1只,铁壳按钮2只,接线端子排20孔)

16、三相鼠笼交流电机1台(380V Y/△ 180W)

17、连接线一套

18、尖嘴钳、螺丝刀、剥线钳等工具一套

(三)实训桌

实训桌为铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方。
