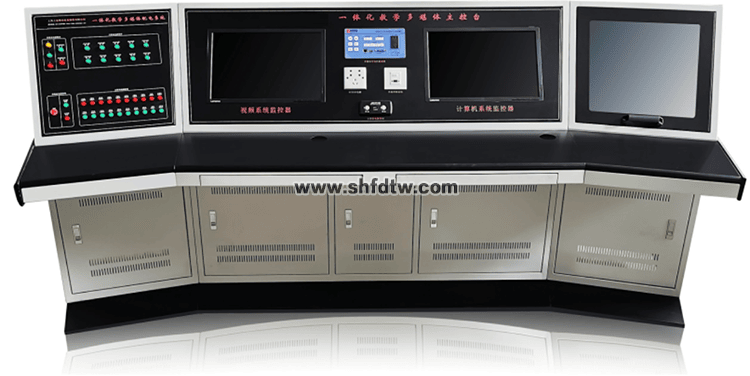

TWF-TM1型一体化多媒体数控机床实训室主控台
(一)、产品概述:
该设备是根据实训室教学管理的要求而设计开发的简易型示教电源控制系统。系统采用半圆形设计。配有无线电源控制、老师豪华椅子。
您只要致电:021-55884001(袁经理)
我们可以解答 一体化多媒体数控机床实训室主控台 的相关疑问!
我们可以帮您推荐符合您要求的 一体化多媒体数控机床实训室主控台 数控机床实训室一机多模系统 数控机床一体化实训台 数控车床智能实训 相关产品!
找不到所需产品?请点击 产品导航页
当前产品页面地址:http://www.shfdtw.com/productshow-103-3065-1.html
(二)、技术参数:
1.工作电源:三相五线 380V±5% 50Hz
2.安全保护:漏电保护(动作电流≤50mA),过流保护
3.规格尺寸:2400×800×780mm
4.额定功率:≤11KW(20台为例)
5.环境温度:-10℃ ~40 ℃
6.相对湿度:<85%
7.设备重量:200Kg
(三)、产品结构:
1.桌身部分:钢质喷塑。可放置各种多媒体器材:视频展示台、功放、DVD、计算机、中央控制系统等,并设置各种穿线孔位,设计科学,使用方便。
2.桌面部分:采用25mm厚高密度纤维板外贴进口防火板,PVC截面封边,桌边鸭嘴型设计,桌面具有耐磨、耐热、耐污、耐烟灼、耐菌、防霉、抗静电及易清洁等特点。
3.实训屏部分:采用优质钢板斜面设计精加工,面板采用优质铝板,彩色蚀刻工艺,颜色协调、设计合理。各分组电源、主控器材、控制电源等布局科学操作方便。
(四)、基本配置:
N0 | 配置名称 | 型号 | 规格(长×宽×高) | 单位 | 数量 | 备注 | ||
(一)、组合式多媒体示教台配置: | ||||||||
1 | 多功能示教台 | 2400×800×780mm | 套 | 1 | ||||
2 | 电脑 | CPU:英特尔I5 4590/主板:主板B85/内存条:8G内存/硬盘:240G固态硬盘/炫酷机箱/键鼠套装/机箱电源:金河田主机电源/ CPU风扇:纯铝风冷散热风扇/21.5显示器 | 套 | 1 | 用户自配 | |||
3 | 安全用电 | ★实验室智慧用电安全控制系统 | 套 | 1 | 附1 | |||
4 | ★智慧课堂教学互动系统(该系统采用一体化设计,要求所有功能集中在一块核心控制器上,不接受采用多种模块拼装,确保使用人员的人身安全及设备安全的性能指标)(投标现场演示功能) | 一)、示波器功能 1) 2路波形测量功能。 2) 测频范围:200MSa/s高速实时采样,50MHz带宽。 二)2路逻辑分析仪功能。 三)1路任意波形信号发生器输出: 200MSa/s高速实时采样,50MHz带宽,波形测量完全满足教学实验要求,波形平滑不失真。 四)、万用表功能 1)、万用表的电阻测量功能。 2)、万用表的直流电压测量功能。 3)、万用表的交流电压测量功能。 4)、万用表的交流电流测量功能。 五)、人机界面功能 1)、人机界面显示所测量的波形,并显示相应的量测值。 2)、可通过点击界面按钮,将所测量的波形插入实验报告模板中。 3)、学生的实验报告结果可通过点击界面按钮,统一上传到指定的教师电脑文件夹下。 六)、附加功能 1)、环境参数测量:可同时测量显示温湿度、CO2浓度和PM2.5。 2)、电气参数测量:可测量控制台电压电流,并计算出功率。 3)、过流、过压、欠压(阀值可设置)报警跳闸保护。 4)、安全防护:实验室环境安全监控装置(PM2.5、烟雾、可燃气体、温湿度及CO2浓度异常(火警)报警)。 5)、节电功能:长期无人实验时,自动关闭总闸开关,实现安全和节电效果。 6)、2路PWM脉冲信号发生器:可设置频率、占空比。 | 套 | 1 | ||||
5 | 电源总控制台 | 套 | 1 | |||||
6 | ★通信板: | 1)实验台地址范围0-255。 2)具有WIFI、RJ45、RS485上位机通信接口。 3)上位机与各学生实验台智能测量仪表数据交换,接口转换功能。 4)工作温度范围-20℃~+50℃。 | 套 | 1 | ||||
7 | ★实验台管理系统(上位机软件): | 1)添加、删除、配置各实验台模块。 2)实时监测各学生实验台各项模块实时参数。 3)远程控制各实验台模块功能开关,按键锁定。 4)软件用户登录管理功能。 | 套 | 1 | ||||
8 | 高级五轮转椅 | 张 | 1 | |||||
9 | 多系统数控机床虚实一体训练机(数控系统仿真软件) | 1.0版 | 欧盟认证 | 套 | 1 | 详见学生机 | ||
10 | 虚实一体训练机控制器 | 410×415×175mm | 套 | 1 | ||||
11 | 虚实一体训练机显示器 | 22吋 | 分辨率 1920×1080 | 台 | 1 | |||
12 | 电容触摸屏 | 15吋 | 分辨率1024×768 | 台 | 1 | |||
13 | 机床操作面板 | 工业型 | 400×250mm | 套 | 1 | |||
部分微课举例: | ||||||||
学习项目 | 学习任务 | 参考课时 | ||||||
项目一、三相异步电动机启动线路制作、调试与故障排除 | 任务一:识别低压电器及异步电动机 | 2 | 套 | 1 | ||||
任务二:点动与自锁正转控制线路的实施 | 12 | |||||||
任务三:联锁正反转控制线路的实施与检测 | 12 | |||||||
任务四:Y-△降压启动控制线路分析与接线 | 6 | |||||||
任务五:三相异步电动机顺序控制线路安装与测试 | 6 | |||||||
项目二 三相异步电动机行程控制线路的设计及实施 | 任务一:电动葫芦控制线路设计及实施 | 6 | ||||||
任务二:工作台自动往返线路设计及实施 | 4 | |||||||
项目三 三相异步电动机制动控制线路分析设计及实施 | 任务一:三相异步电动机反接制动控制线路安装与测试 | 4 | ||||||
任务二:三相异步电动机能耗制动控制线路安装与测试 | 4 | |||||||
项目四 卷帘门控制电路的安装、调试及故障排除 | 任务一:卷帘门控制电路的安装、调试及故障排除 | 10 | ||||||
任务二:卷帘门PLC控制电路设计 | 4 | |||||||
任务三:卷帘门PLC控制控制程序设计与调试 | 6 | |||||||
项目五 传送带送料装置控制线路的安装、调试及故障排除 | 任务一:传送带送料装置控制电路安装、调试及故障排除 | 10 | ||||||
任务二:用PLC技术实现传送带送料装置控制 | 4 | |||||||
任务三:编写调试PLC程序及系统总调试 | 6 | |||||||
(三)仿真培训考核软件 | ||||||||
1 | 仿真培训考核软件 | 网络版 | 套 | 1 | 附2 | |||
(四)、多媒体设备配置 | ||||||||
1 | 多媒体设备 | 投影等多媒体设备 | 套 | 1 | 自备 | |||
(五)、安全演示装置 | ||||||||
1 | 人体复苏模型 | 急救演示 | 1 | 个 | ||||
2 | 灭火器 | 教师灭火演示 | 1 | 只 |
★附1:实验室智慧用电安全控制系统 智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能;电源具有一键锁定功能,处理故障时,防止漏电保护器合闸,造成触电危险;电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过远程清除故障后,才能上电成功;能通过无线4G和有线以太网与手机APP和PC端云平台通讯,没有网络的情况下,教室整套智能电源管理系统可离线独立运行。 1、智能终端:智能电源管理系统以32位ARM为核心,采用4.3寸彩色触摸屏为人机交互界面,实时监控设备运行情况,提供Zigbee、CAN等多种通信模式,具备语音播报功能。能实时监测三相电压、电流、功率,功率因数、频率、电能等参数,液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数;设备时间管理包含年月日时间的显示;用户通过刷卡方式请求开启设备,PC端进行授权之后,设备可启动使用,PC端可分时预约设备的启动和停止! 2、手机APP:用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等;用电数据界面能智能查找近2年用电数据,设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制:可在微信小程序中远程控制智能开关的通断。 3、PC端软件:每个设备状态信息显示,具有多个子界面,具有故障分析,用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计;具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备,可单独控制每台设备的开关! 4、后台系统:包含账号管理、设备管理、报修管理、用户管理,设备管理:①、包含监控管理:实时视频监控每个教室,可一键预览所有设备的在线和运行情况,分析设备使用率及运行时间!②、包含设备节点:可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。 5、报修管理:用户可进行远程报修,反应设备故障信息,编辑报修情况,后台可进行远程维护,及时跟进,以有效解决用户设备维护。 6、用户管理:可连通手机号,对账户进行一对一的安全加密,实名认证,防止账户泄密、防盗,现场数据连接云平台后台数据库管理。 现场需对功能逐一演示,提供有效、权威的证明文件,佐证该产品的可靠、安全、先进性。 附件2:仿真培训考核软件及电子元件识别综合学习演示套件 1、机床电气线路仿真教学软件 一、软件要求: 软件以实际工程项目为主线,以施工任务为引领,突出技能训练;强调职场场景,全部训练在三维场景下进行;重视教学设计,不同的知识单元含有诸如器材、接线、仿真操作等技能训练教学模块。软件采用三维可视化控制与数据库技术而制作,具有很强的技术性、职业性、情景性、过程性与互动性。软件设有操作提示,可供学习者自行仿真训练。 本系统画面美观、导航清楚、操作简单、实训单元设置合理、仿真效果突出,具有很强的情境性、过程性、交互性和智能性,是集助教、助学的一款不可多得的仿真软件。 二、技术参数: 包含五大实训项目:CA6140车床、Z37钻床、M7130磨床、X62W铣床。 (一)CA6140车床 1、实训内容:车床认知、电路原理、车床壁龛主电线路连接、车床壁龛控制电路连接、车床壁龛外部接线、教学资源。 2、车床认知包括两部分:车床认知和车床工作 车床认知:展示车床主要组成部分。包括主轴箱、挂轮架、进给箱、刀架、转盘、纵板箱、纵溜板、横溜板、尾架、丝杠、光杠、操作手柄。 车床工作:通过点击仿真车床按钮来操作车床运行,了解CA6140车床运作原理流程。 3、电路原理:电路图包括电源保护、电源开关、主轴电动机、短路保护、冷却泵电动机、刀架快速移动电动机、控制电源变压及保护、断电保护、主轴电动机控制、刀架快速移动、冷却泵控制、信号灯、照明灯。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。 4、车床壁龛主电线路连接 实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。 5、车床壁龛控制电路连接 实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。 6、车床壁龛外部接线 实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。 教学资源:CA6140型车床电气控制线路的安装与调试的文字教学资源。 (二)Z37钻床 1、实训内容:钻床认知、电路原理、钻床壁龛主电线路连接、钻床壁龛控制电路连接、钻床壁龛外部接线、教学资源。 2、钻床认知包括两部分:钻床认知和钻床工作 钻床认知:展示钻床主要组成部分。包括立内柱、外立柱、底座、摇臂升降丝杠、摇臂、主轴、主轴箱、工作台。 钻床工作:通过点击仿真车钻按钮来操作钻床运行,了解Z37钻床运作原理流程。 3、电路原理:电路图包括电源开关、冷却泵电动机、主轴电动机、摇臂升降电动机、立柱松紧电动机、抵押照明、零压保护、主轴电动机控制、摇臂升降控制、立柱松紧控制。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。 4、钻床壁龛主电线路连接 实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。 5、钻床壁龛控制电路连接 实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。 6、钻床壁龛外部接线 实训内容:接线盒内仿真各种接线器件,可以自由接线。同时配备原理图,参照原理图进行连线。 教学资源:Z37型车床电气控制线路的安装与调试的文字教学资源。 (三)M7130磨床 1、实训内容:磨床认知、电路原理、磨床壁龛主电线路连接、磨床壁龛控制电路连接、磨床壁龛外部接线、教学资源。 2、磨床认知包括两部分:磨床认知和磨床工作 磨床认知:展示磨床主要组成部分。包括立柱、照明灯及开关、工作台、滑座、砂轮架、电磁吸盘。 磨床工作:通过点击仿真磨床按钮来操作钻床运行,了解M7310磨床运作原理流程。 3、电路原理:电路图包括电源开关及保护、砂轮电动机、冷却泵电动机、液压泵电动机、控制电路保护、砂轮控制、液压泵控制、整流变压器、整流器、电磁吸盘、照明。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。 4、磨床壁龛主电线路连接 实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。 5、磨床壁龛控制电路连接 实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。 6、磨床壁龛外部接线 实训内容:接线盒内仿真各种接线器件,可以自由接线。同时配备原理图,参照原理图进行连线。接线完成图呈现器件连接完成后效果图。 教学资源:M7130型磨床电气控制线路的安装与调试的文字教学资源。 (四)X62W铣床 1、实训内容:铣床认知、电路原理、铣床壁龛主电线路连接、铣床壁龛控制电路连接、铣床壁龛外部接线、教学资源。 2、铣床认知包括两部分:铣床认知和铣床工作 铣床认知:展示铣床主要组成部分,包括悬梁、床身、轴速旋钮、刀杆、刀杆挂脚、主轴、工作台、回转盘、横溜板、升降台、底座。 铣床工作:通过点击仿真铣床按钮来操作铣床运行,了解X62W铣床运作原理流程。 3、电路原理:电路图包括电源开关及保护、主轴电动机、冷却泵电动机、进给电动机、整流变压器、整流器、主轴制动、工作台快速移动、控制照明变压器、照明、主轴控制、快速进给控制、工作台进给控制。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。 4、铣床左壁龛主电线路连接 实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。 5、铣床左壁龛控制电路连接 实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。 6、铣床右壁龛控制电路连接 实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。 7、铣床右壁龛主电线路连接 实训内容: 接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。 8、铣床壁龛外部接线 实训内容:接线盒内仿真各种接线器件,可以自由接线。同时配备原理图,参照原理图进行连线。接线完成图呈现器件连接完成后效果图。 教学资源:X62W型磨床电气控制线路的安装与调试的文字教学资源。 2、液压气动仿真教学软件(网络版) 一、产品概述 《液压气动仿真实训软件》依据教育部《职业教育数字校园建设规范》与中华人民共和国劳动和劳动安全行业标准(LD/T81.1—2006)《职业技能实训和鉴定设备通用技术规范》,人力资源和社会保障部、教育部相关专业教学大纲,为缓解我电机电器装配与维修专业传统实验实训教学环节的不足、提高学生的职业技能水平为目的而研制。内容包含液压传动、气压传动 2 个仿真实训子系统。 软件以实际工程项目为主线,以工作任务为引领,突出技能训练;强调职场的工作环境,全部训练在三维场景下进行;重视教学设计,不同的知识单元含有诸如技术规范、工程图纸、项目进程、施工准备、材料标准、技术要点、规范及标准等多种情境和技能训练教学模块。 二、实训项目 1.液压传动:主要包括绪论、动力元件、执行元件、辅助元件、方向阀和方向控制回路、压力阀和压力控制回路、流量阀和速度控制回路、新型液压元件、典型液压系统等9个实训单元,每个实训单元包含若干个实训项目,每个实训项目包含若干个实训步骤。 实训单元 模块名称 内容 绪论 液压千斤顶 工作原理 机床工作台 工作进程、工作原理 动力元件 液压泵 工作原理 齿轮泵 简介、工作原理 叶片泵 简介、工作原理 柱塞泵 简介、工作原理 执行元件 液压缸 简介 液压马达 简介、工作原理 辅助元件 蓄能器 简介、工作原理 油管与管接头 简介 油箱 简介 过滤器 简介 方向阀和方向控制回路 方向控制阀 简介、工作原理 方向控制回路 工作原理 压力阀和压力控制回路 压力控制阀 简介、工作原理 压力控制回路 工作原理 流量阀和速度控制回路 流量控制阀 简介、工作原理 速度控制回路 工作原理 新型液压元件 插装阀 简介、工作原理 比例阀 简介、工作原理 叠加阀 简介、工作原理 数字阀 简介、工作原理 典型液压系统 多缸工作回路 工作原理、接线练习 机床工作台 工作原理 气压传动:主要包括气动剪切机、气动元件、方向阀和方向控制回路、压力阀和压力控制回路、流量阀和速度控制回路、气动系统等6个实训单元。每个实训单元包含若干个实训项目,每个实训项目包含若干个实训步骤。 实训单元 模块名称 内容 气动剪切机 气动剪切机 工作原理 气动元件 气源装置 工作原理 单活塞杆气缸 工作原理 气动马达 工作原理 气动系统 气动系统 工作原理、接线、实物仿真 方向阀和方向控制回路 方向控制阀 工作原理 方向控制回路 工作原理、接线、实物仿真 压力阀和压力控制回路 压力控制阀 工作原理 压力控制回路 工作原理 流量阀和速度控制回路 流量控制阀 工作原理 速度控制回路 工作原理、接线、实物仿真 本软件主要用于电机电器装配与维修专业(包括机械制造、机械设计、液压、机电一体化)、加工制作类专业等仿真教学。本产品性能价格比极高,是电机电器装配与维修专业仿真实训室不可缺少的主体软件之一 5.电机与变压器仿真教学软件(网络版) 一、产品概述 电机与变压器仿真教学软件依据《职业院校数字校园建设规范》(教职成函[2015]1 号)与教育部颁布的有关专业教学大纲而设计,选取典型的电机与变压器,围绕其核心知识点和技能点展开,兼顾教师的课堂教学,力争达到软件的职业性、情境性、过程性、交互性的相互交融。 本软件包括功率电机、控制电机、信号电机和变压器4个实训单元,共18个典型的实训项目,每个实训项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实训任务。 本软件既可支持教师的课堂演示教学,亦可支持学生进行课前预习,重点支持学生在理论课后进行的自主仿真实训,并可在此基础上实现技能考核。 二、实训项目 包括功率电机、控制电机、信号电机和变压器 4 个实训单元。 1.功率电机 包括电单相异步电动机、三相异步电动机、直线电机、直流电动机、交直流两用电动机 5 个实训项目。 2.控制电机 包括步进电机、伺服电机、直流无刷电机、开关磁阻电机 4 个实训项目。 3.信号电机 信号电机包括测速发电机、自整角机、旋转变压器 3 个实训项目。 4.变压器 单相变压器、三相变压器、电流互感器、电压互感器、自耦变压器、电焊变压器 6 个实训项目。 三、适用范围 软件主要用于高职高专机电一体化技术、电气自动化技术、机电设备维修与管理、电气自动化技术,也可用于中等职业学校机电技术应用、机电设备安装与维修、电机电器制造与维修等专业。本产品既有助于相关专业教师的教学,又可以网络运行,满足学生自主学习的要求。三、适用范围
