5KW光伏储能发电教学系统
一、项目概况
1.1 项目背景
上海某大学规划建设一套小型光伏储能发电教学系统，一方面可作为学生教学实践的平台，另一方面为校内实验室负荷进行供电，尽量减少对市电的依赖，实现节能减排的目的，同时在具有示范意义。该光伏储能发电系统利用校内的建筑屋顶建设光伏系统，为教学楼内的实验室负荷供电，白天负荷较小，晚上学生自习时负荷较大，总负载不超过5kW；上海当地日照资源丰富，日照峰值时间3.5-4h，晚间备电时间约2小时,考虑系统容量，光伏组件容量设计为：5kWp,储能系统容量为：10kWh。
1.2 项目意义
建设光伏储能发电系统主要实现目的如下：
为教学提供实践应用平台；
为学校实验室负载供电，节省电费支出；
鼓励低碳技术的应用，节能减排，保护生态环境，在校内启到示范效应；
您只要致电：021-55884001（袁经理）
我们可以解答 5KW光伏储能发电教学系统 的相关疑问！
我们可以帮您推荐符合您要求的 5KW光伏储能发电教学系统、光伏发电系统、新能源实验室设备 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-65-2732-1.html
二、光伏储能发电系统设计
5KW光伏储能发电系统主要由光伏子单元、储能子单元、电网接入装置和能量管理系统四大部分构成，系统主要设备包括：
(1) 储能电池
(2) BMS系统
(3) 电池控制系统
(4) 储能逆变器
(5) 光伏组件
(6) 汇流箱
(7) 通讯装置
(8) 防雷及接地装置
(9) 设备之间的连接电缆（包括直流侧和交流侧）
2.1 光储系统拓扑图

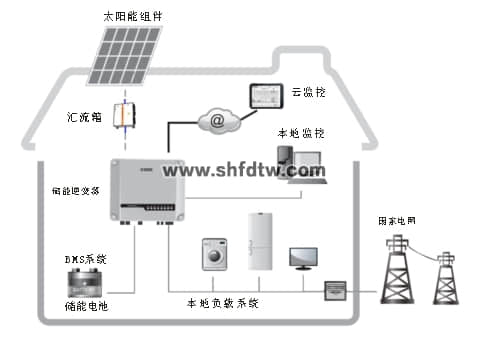

图1 ：光伏储能系统拓扑图

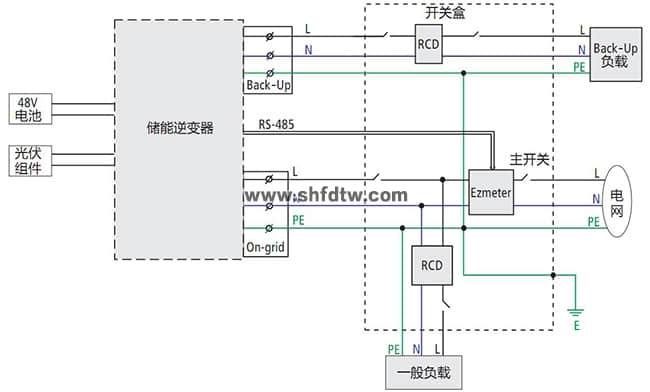

图2 ：光伏储能系统接线图
2.2 系统运行原理
控制原则如下：

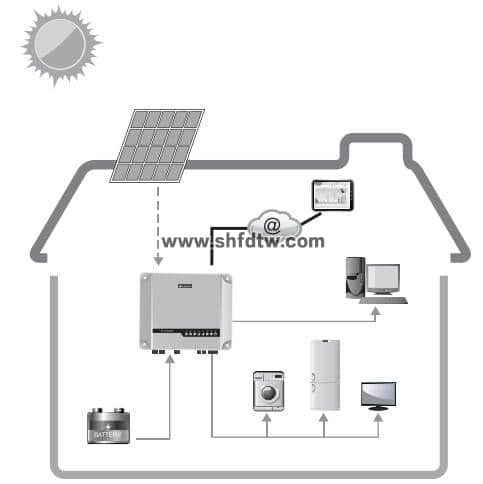

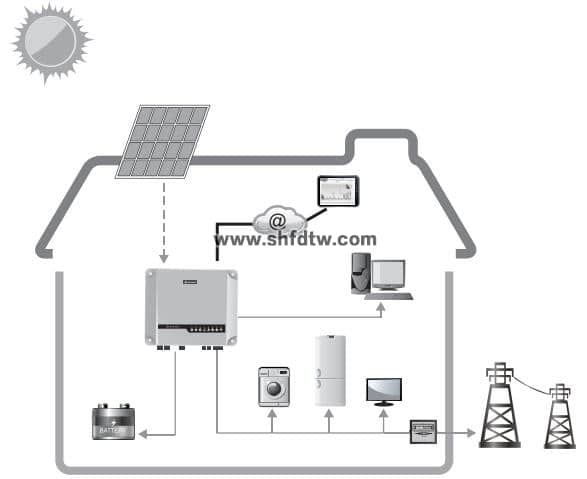

白天，光伏系统发电优先给实验室内负载供电，当光伏发电功率大于负荷功率时多余电能储存在蓄电池中，当光伏发电功率小于负荷功率时，储能电池和光伏发电一起给负载供电；

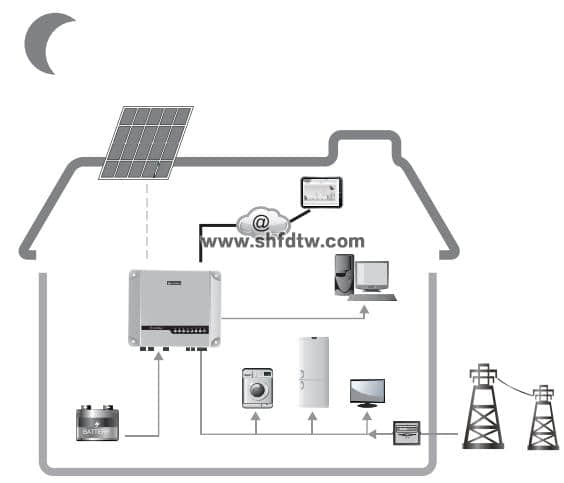

夜晚，光伏侧直流停机，由储能电池通过储能逆变器单独给负载供电，当电池剩余容量（SOC）放到设定值，系统自动切入电网，由电网给负载供电，根据需求，电网可以通过储能逆变器给电池充电，也可以不充电；
当电网出现故障时，光储系统自动切换至离网运行模式，由光伏电池和储能电池同时向负载供电；

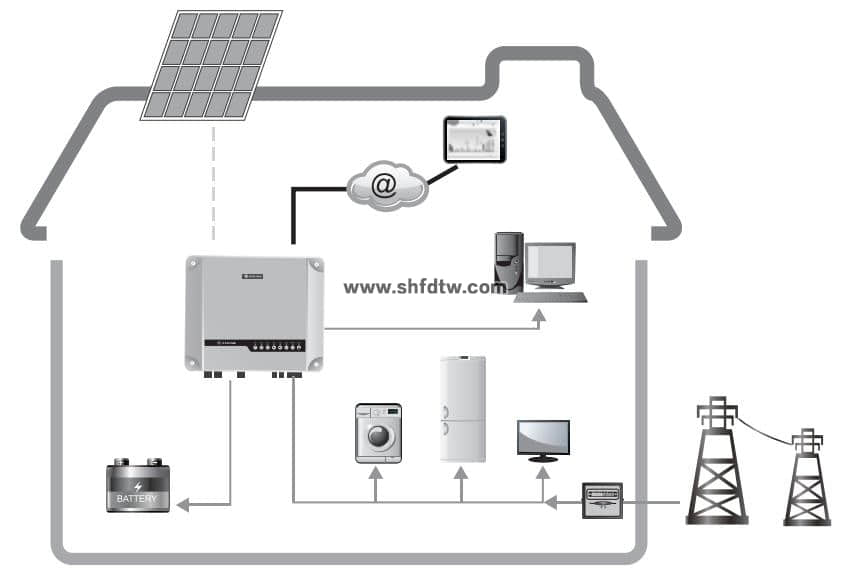

电网可以向储能电池充电，充电功率及充电时间可调；
