TW-JD36  变频空调及电气实训考核装置

一、基本设备

1.分体式变频空调机一台

2.变频空调室内控制电路板

3.变频空调室外控制电路板

4.变频压缩机功率驱动模块

5.变频空调故障设置装置(至少设置18个以上故障)

6.变频空调故障检测板(室内机)

7.变频空调故障检测板(室外机)

8.系统温度检测表(数字式)

9.系统压力检测表

10.电压表(数字式)

11.电流表(数字式)

12.遥控器

您只要致电:021-55884001(袁经理)

我们可以解答 变频空调及电气实训考核装置 的相关疑问!

我们可以帮您推荐符合您要求的 变频空调及电气实训考核装置 空调电器实训设备 变频空调实训装置 相关产品!

找不到所需产品?请点击 产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-91-3008-1.html

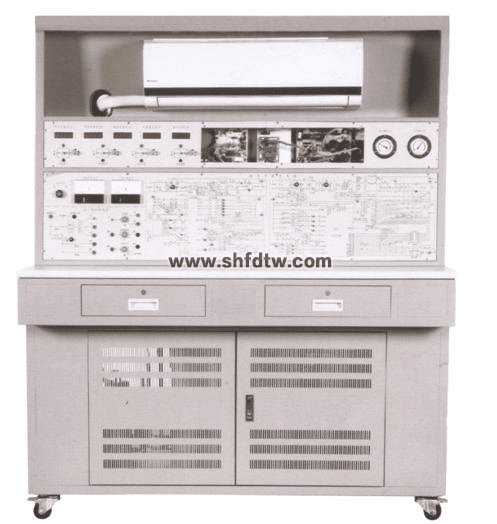

变频空调及电气实训考核装置 空调电器实训设备 变频空调实训装置(图1)


二、 技术参数

1. 电源:AC 220V±10%   50Hz

2. 额定输入功率:1500W

3. 制冷量:2600W

4. 制热量:3900W

5. 额定输入电流:6A

6. 制冷剂 :R410a

7. 外形尺寸:1500×870×190mm

8. 安全保护:具有过压、过流、过载、漏电保护措施,符合国家相关标准。

9. 环保:材料选用符合国家相关环保标准

三、功能要求

1. 实训考核装置室外机制冷管道在装置背后的垂直平面上分层次合理展开,并提供毛细管、直通及膨胀阀三种系统实验;

2. 控制电路:变频空调的难点在控制电路上,在装置的正面装有控制电路安装支架,将所有电路一字排开,支架可翻转90度,学生可从下反两面直接看到所有电路板,故障设置电路,可设置16个以上故障点;

3. 故障范围是电源、内风机调速、过零检测、PG转速检测、复位及电压保护、遥控接收、各种执行电路等。故障检测电路,设置室内控制电路故障检测板、室外控制电路故障检测板共两块故障检测板,在故障设置开关板上进行故障设置;

可人为地改变空调机的工作环境,可以非常快地观测到频率变化、运行保护与温度、电压、电流及运行负载之间的关系,方便学生学习变频空调控制电路的原理和工作过程。
