TWLY-79综合布线实训方案

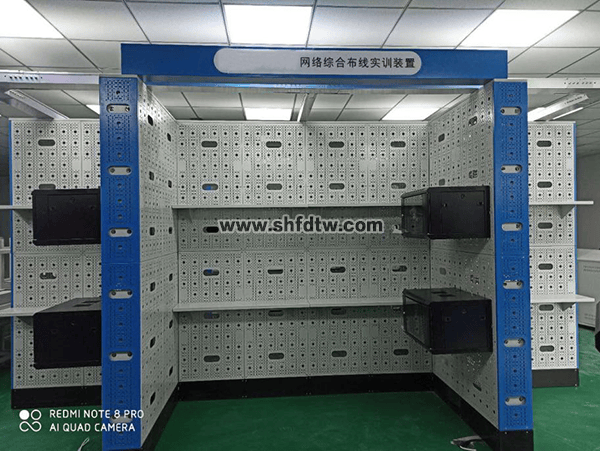

全钢结构的综合布线实训墙
一、产品技术规格
外形尺寸：标准模块化仿真墙体，才用全钢结构，可以组成各种结构，单组模块长1200mm×240mm×2600mm。
产品重量：500KG
产品组成：钢制墙体、6U墙柜、住宅信息箱、开放式桥架、电源系统
实训规模：每个实训墙面满足4-6名学生同时实训，每两个墙面形成1个模块L型区域，8个模块满足8组学生32-48人同时或者交叉进行综合布线7个子系统工程实训
实训项目：全钢结构大型模拟建筑物（群）仿真实训设备，按照1：10比例全仿真模拟一栋三层大楼内部结构，实现综合布线七大子系统实训环境。可按实验室境自由搭建。可以同时进行8个工作区、水平、垂直、设备间、进线间、建筑群等综合布线七个子系统布线实训。可以进行住宅信息箱的安装实训，包括墙面明装，墙体中嵌入式安装等，能够扩展为视频监控系统、消防报警、安防报警、智能家居、智能化工业监控等系统实训平台。
安装布局：等多种外形方式，根据教学需要和实训室大小进行自由搭建和组合。
您只要致电：021-55884001（袁经理）
我们可以解答 综合布线实训方案全钢结构的综合布线实训墙 的相关疑问！
我们可以帮您推荐符合您要求的 综合布线实训方案 全钢结构综合布线实训装置仿真墙 综合布线多功能实训墙 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-97-2942-1.html
二、产品特点
1）装置采用全钢结构，模拟一栋建筑楼宇内部真实环境，除可进行综合布线工程技能实训外，也适合于智能楼宇安防监控实训使用。采用2.0mm优质冷轧钢板，内置各种网络设备、插座、线槽、机柜等安装孔，保证20000次无尘重复操作；仿真墙内部采用高强度龙骨支架支撑，所有钢板通过高强度铆钉固定在龙骨支架上，墙面平整无任何凹槽，模块化组合安装，装置可全封闭，也可根据教学需求，实训装置背部全开放，学生可以直观看到墙体的内部，可在墙体内部根据教学需要，进行各种路由暗管安装。可视面积为≥6.24平方米。安全可靠，无尘化操作。如：8模块装置可同时或者交叉模拟网络综合布线工程的8个工作区、8个设备间、8个垂直、8个水平、8个管理等子系统实训。模块化设计，能按教室尺寸合理布局，适合任意楼层安装。
2）装置专门为网络布线及应用工程技术课程实训设计，墙面由多块长1200mm，宽600mm，厚2.0mm冷轧钢板制造而成，表面喷塑处理。背部嵌入M6螺孔≥72个，分为12排，每排6个，螺孔间距≥100mm。适合用M6螺丝快速安装网络机柜、线槽和线管等设备与器材。预设M6高硬度螺孔、Φ6.5通孔、每张墙面预留大量Φ5X20mm条孔，孔距25mm，其中横向排列孔24排≥248个，纵向排列10列≥436个，适合用M5、M4、M3螺丝安装和固定信息技术类、物联网类、网络安防系统安装与维护类、电工电子类的设备和器材。墙面预留Φ25穿线孔≥60个，分为11排六列，适合Φ20、Φ16等PVC或波纹管穿越布线。墙面预留Φ60X150手孔≥3个，分为3排，手臂能够轻松穿过，适合实训在背面安装螺母，也适合穿越安装100X50mm弱电桥架操作。
3）每个实训角区域安装有楼层模拟板+支架2套，模拟三层建筑结构，每个角型区域配套2-3套，8个角共计16-24套6U实训机柜，冷轧钢板，坚固耐用，机柜五面设有16个Φ25进出线孔，钢化玻璃门。
4）每个角区域配套住宅信息箱1套，长320毫米，宽160毫米，高240毫米，全钢结构，包含9英寸1U 6口超五类非屏蔽配线架2个、9英寸1U 8口SC 光纤配线架1个、9英寸1U 1进四出闭路电视配线架1个。装置可搭建各种网络永久链路、信道链路平台，能够扩展为监控系统、报警、智能楼宇系统实训平台。
三、实训功能
1）能够模拟进行多种综合布线路由设计和实训操作
2）能够进行各种线管、线槽的明装或者暗装方式的安装布线实训
3）能够模拟三层楼宇结构、结合配套机柜，可模拟综合布线系统七大子系统真实工程环境
4）结合易训其它实训设备，能够模拟各类双绞线、室内外光纤敷设、链路、端接测试实训
5）具有综合布线垂直系统、水平子系统、工作区子系统、设备间子系统等内容的展示功能

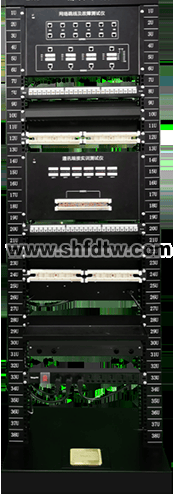

综合布线故障检测与维护实训装置
一、技术规格：
外型尺寸:长600mm,宽530mm,高1800mm
电压/功率:交流220V/50W
配套设备:6U网络压接线实验仪1台、6U网络跳线检测及故障演示仪1台、3U光纤故障模拟箱1台、6U光纤配线端接实验仪1台、网络理线环2个、8口PDU电源插座1个、100回110型通信跳线架2台、24口网络配线架2台、24口光纤配线架1台、零件/工具盒1个、电源地插1套。
二、产品特点
1）装置选用19英寸开放式落地型机架，外形尺寸：长0.6米，宽0.53米，高1.8米。机架下部有4个地脚螺丝固定，保证设备牢固，能够承受实训打线冲击力。
2）6U机架式带彩色LED色块显示功能的网络压接线实训测试仪（彩色LED色块显示灯，共96个）1台，每芯线端接对应彩色LED发光块，直观持续显示端接连接状况和线序，分48组共有96个发光色块，同时显示6根双绞线全部端接情况，直观判断通信网络双绞线的跨接、反接、短路、断路等故障。测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。
3）彩色LED显示功能的网络跳线检测及故障演示仪1台，对应彩色LED发光块显示RJ45接头两端压接线端接的连接状况和线序。每根跳线对应8组16个彩色LED发光色块，直观持续显示连接状况和线序，分为32组共有64个发光色块灯，并设有线缆类型、组别、故障类型提示灯，可快速同时检测出4根跳线压接情况。故障模拟演示功能，设置6组（正确、反接、跨接、断路、交叉、短路）常见网络布线正确与故障类型。测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。
4）3U光纤故障模拟箱1台，装有SC-SC、LC-LC适配器，模拟光纤的交叉、开路等故障。
5）6U光纤配线端接实验仪1台，8路多种光纤跳线和链路同时测试功能，配置的LED指示灯具有持续和间断闪烁两种显示功能，直观测试各种光纤跳线和复杂光纤链路通断。测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。
四、实训功能
1）能够进行网络双绞线配线和端接实训，每台设备每次端接6根双绞线两端，每根双绞线两端各端接线8次，每次实训每人端接线实训共计96次。
2）可制作和测量4根网络跳线，测试仪设有对应指示灯组，自动同时显示出4根网络跳线线序及类别（屏蔽/非屏蔽、几类线、几芯线），压接是否正确，执行标准（568A或568B），故障类型等结果。
3）能够进行25对大对数电缆的端接原理和技能实训。设备必须能够进行大对数电缆配线和端接实训，每台设备每次端接大对数电缆的两端，每次实训每人端接线100次。每芯线端接有对应的指示灯直观和持续显示端接连接状况和线序，共有100个指示灯分50组，同时显示大对数电缆的全部端接情况，能够直观判断大对数电缆的跨接、反接、短路、断路等故障
4）能够8路多种光纤跳线和链路同时测试功能。
5）开放式机架的立柱具有桥架布线实训功能和安装网络插座功能。
6）设备两侧立柱预设20个Φ25穿线孔，能够实现PVC管/钢管暗埋穿线模拟实训功能。
7）与网络配线架、通讯跳线架组合进行多种端接实训，仿真机柜内配线端接实训。
8）具有实训考核评定功能，设备内置WIFI无线信号或者RS485传输模块，教师可通过上位机考核系统，实时监测多组学生实训情况，同时支持各类技能大赛现场实施评判、管理、打印功能。

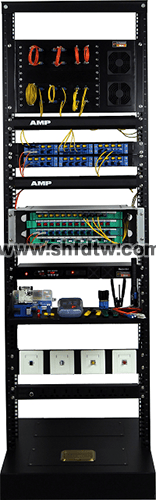

全光网配线端接实训装置
一、技术规格：
外型尺寸:长600mm,宽530mm,高1800mm
电压/功率:交流220V/50W
配套设备:6U光纤配线端接实验仪1台、网络理线环2个、8口PDU电源插座1个、12口SC+12口ST组合式光纤配线架2台、48口SC光纤配线箱1台、光纤信息插座4个、机架式数码播放器1台、零件/工具盒1个、电源地插1套。
二、产品特点
1）装置选用19英寸开放式落地型机架，外形尺寸：长0.6米，宽0.53米，高1.8米。机架下部有4个地脚螺丝固定，保证设备牢固，能够承受实训打线冲击力。
2）6U光纤配线端接实验仪1台，8路多种光纤跳线和链路同时测试功能，配置的LED指示灯具有持续和间断闪烁两种显示功能，直观测试各种光纤跳线和复杂光纤链路通断。测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。
3）配置48口光纤配线箱(ODF)、12口SC+12口ST组合式光纤配线架、多种光纤信息插座，能够同时搭建多路多种复杂光纤链路，进行光纤熔接和冷接实训，光纤通信工程施工安装与测试实训。
4）配置了常用工程器材，包括组合式光纤配线架，48口光纤配线箱，SC、ST、FC、LC等多种光纤耦合器，多种光纤信息插座等专业器件，达到理论教学与工程相结合的良好效果。
5)本实训设备满足世界技能大赛及全国职业院校技能大赛“网络布线”赛项竞赛要求。
三、实训功能
1）装置可进行光缆配线和熔接实训、光纤性能测试实训
2）两个光纤配线架之间相互连接进行熔接操作实训，也能与其它光纤配线架相互连接进行熔接操作实训，既能安装室外光缆，也能安装室内光缆
3）能够进行光纤、光缆识别实训，光纤熔接工具识别实训，光纤接续操作实训，光纤端子与光配线架和机柜拆装实训，盘纤操作实训
4）光纤跳线连接操作实训，多模光纤性能测试实训，单模光纤性能测试实训
5）开放式机架立柱具有桥架布线实训功能和安装网络插座功能
6）设备两侧立柱预设20个Φ25穿线孔，能够实现PVC管/钢管暗埋穿线模拟实训功能
7）具有实训考核评定功能，设备内置WIFI无线信号或者RS485传输模块，教师可通过上位机考核系统，实时监测多组学生实训情况，同时支持各类技能大赛现场实施评判、管理、打印功能。

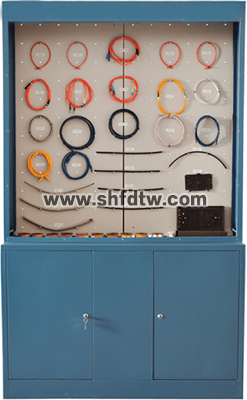

铜缆展示柜
参考图片
一、产品特点
1）全钢柜体，柜体上部为展柜，推拉式玻璃门，柜内装有10mm×10mm中心间距38mm孔板一块，专用挂钩任意调整展示材料悬挂位置。下部储物柜，对开门，内部放置多层隔板，用于存储耗材。
2）全部展品配套标签名称，精明易辨，便于观察学习。
3）配有照明系统，美观节能。
4）可选配智能语音教学系统，教师可自行增删录制教学内容，互动教学，实训完美结合。
二、技术参数
外形尺寸：1200mm×500mm×2000mm
电 源：单相三线～220V±10% 50Hz
工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
装置容量：＜0.5KVA
重 量：80Kg
三、柜内展示材料
UTP5e双绞线，UTP6类双绞线，STP5e类双绞线，STP6类双绞线， UTP5e类跳线，UTP 6 类跳线，2芯电话线，4芯双绞电话线，大对数线缆（25对），大对数线缆（50对），大对数线缆（100对），75Ω铜轴电缆（75-5），UTP5e类信息模块，STP5e信息模块，UTP 6 类信息模块，STP 6 信息模块，电话模块，UTP 5e RJ45水晶头，STP 5e RJ45水晶头，UTP6 RJ45水晶头3个，STP6类RJ45水晶头；BNC接口75-5 3个，电话头，地弹插座，单口，双口，四口面板，底盒，标记环等。

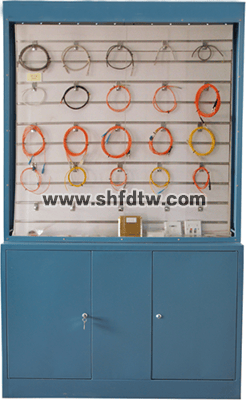

光缆展示柜
参考图片
一、产品特点
1）全钢柜体，柜体上部为展柜，推拉式玻璃门，柜内装有10mm×10mm中心间距38mm孔板一块，专用挂钩任意调整展示材料悬挂位置。下部储物柜，对开门，内部放置多层隔板，用于存储耗材。
2）全部展品配套标签名称，精明易辨，便于观察学习。
3）配有照明系统，美观节能。
4）可选配智能语音教学系统，教师可自行增删录制教学内容，互动教学，实训完美结合。
二、技术参数
外形尺寸：1200mm×500mm×2000mm
电 源：单相三线～220V±10% 50Hz
工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
装置容量：＜0.5KVA
重 量：80Kg
三、柜内展示材料
多模四芯（62.5/125）室外光纤，多模四芯（50/125）室外光纤，多模四芯（62.5/125）室内光纤，多模四芯（50/125）室内光纤，多模六芯（62.5/125）室外光纤，多模六芯（50/125）室外光纤，多模六芯（62.5/125）室内光纤，多模六芯（50/125）室内光纤；多模ST-SC光纤跳线，单模ST-SC光纤跳线，多模LC-SC光纤跳线，单模LC-ST光纤跳线，多模MT-RJ－ST光纤跳线，单模FC光纤跳线；ST、SC、FC、LC耦合器；光纤绕线盘，8口光纤盒等。

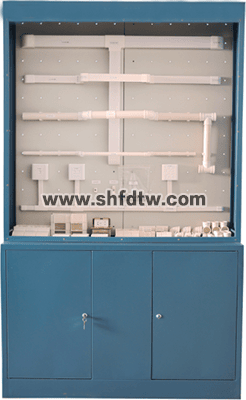

配件展示柜
参考图片
一、产品特点
1）全钢柜体，柜体上部为展柜，推拉式玻璃门，柜内装有10mm×10mm中心间距38mm孔板一块，专用挂钩任意调整展示材料悬挂位置。下部储物柜，对开门，内部放置多层隔板，用于存储耗材。
2）全部展品配套标签名称，精明易辨，便于观察学习。
3）配有照明系统，美观节能。
4）可选配智能语音教学系统，教师可自行增删录制教学内容，互动教学，实训完美结合。
二、技术参数
外形尺寸：1200mm×500mm×2000mm
电 源：单相三线～220V±10% 50Hz
工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
装置容量：＜0.5KVA
重 量：80Kg
三、柜内展示材料
60PVC线槽/阴角/阳角/直角/堵头/三通，40PVC线槽/阴角/阳角/直角/堵头/三通，辅助材料，20PVC线槽/阴角/阳角/直角/堵头/三通，Φ40PVC线管/弯头/接头/三通/管卡，Φ20PVC线管/弯头/接头/三通/管卡，各种塑料线扎，M6螺丝等。

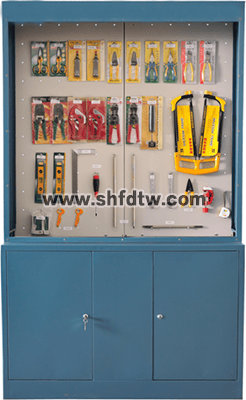

工具展示柜
参考图片
一、产品特点
1）全钢柜体，柜体上部为展柜，推拉式玻璃门，柜内装有10mm×10mm中心间距38mm孔板一块，专用挂钩任意调整展示材料悬挂位置。下部储物柜，对开门，内部放置多层隔板，用于存储耗材。
2）全部展品配套标签名称，精明易辨，便于观察学习。
3）配有照明系统，美观节能。
4）可选配智能语音教学系统，教师可自行增删录制教学内容，互动教学，实训完美结合。
二、技术参数
外形尺寸：1200mm×500mm×2000mm
电 源：单相三线～220V±10% 50Hz
工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
装置容量：＜0.5KVA
重 量：80Kg
三、柜内展示材料
网络施工常用工具展示柜材料包括：RJ45/RJ11组合钳，简易打线器，单口打线器，剥线钳，手工锯，钢锯条，活扳手，尖嘴钳，螺丝刀，卷尺，弯管器，PVC管子割刀，水平尺，不锈钢角尺，横向开缆刀，米勒光纤钳，开夫拉剪刀，光缆加强筋剪断钳，电缆钳，电话模块打线器，网络通断测试仪等。

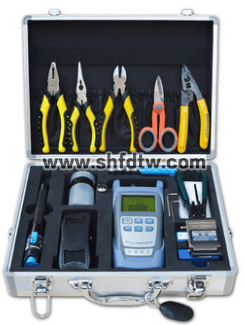

光纤冷接与测试工具箱
参考图片
（1）光功率计 1 个，光缆测试用。
（2）红光笔（5公里） 1 个，光源和光缆通断测试用。
（3）皮线光缆开剥皮钳 1 把，皮线光缆剥外皮专用工具。
（4）光纤切割刀 1 把，用于切割光纤。
（5）凯夫拉多用剪刀1把，剪断室内光缆、皮线光缆用。
（6）光纤剥皮钳 1 把，适用于剪剥光纤的各层保护套。
（7）酒精棉收容盒1个，用于收容废弃光纤碎屑。
（8）光纤切割偏口钳1把，用于切割光纤。
（9）老虎钳1把，用于切割光纤加强筋。
（10）工具盒1个，收容冷接剩余杂物。

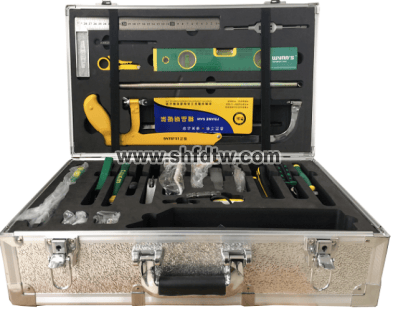

综合布线工具箱
参考图片
包含以下25项工具：
（1）网络压线钳，RJ45口/RJ11口2把；
（2）网络打线钳（单口）2把；
（3）2米钢卷尺-2把，测量长度；
（4）活络扳手，150mm(6寸)2把；
（5）螺丝刀6*150十字头，带磁性2把；
（6）壁纸刀，裁割用2把；
（7）手持锯弓和配套钢锯条1套；
（8）钢锯条5根；
（9）能手测试仪1个；
（10）9V电池1个；
（11）线管剪，PVC管裁断用1把；
（12）老虎钳，夹持物件1把；
（13）尖嘴钳，清理5对连接块用1把；
（14）欧式斜嘴钳1把；
（15）剪刀1把；
（16）镊子1把；
（17）不锈钢角尺300mm 1把；
（18）条形水平尺230mm 1把；
（19）弯管器Φ20 1把；
（20）计算器1个；
（21）十字批头2个；
（22）压线钳1把；
（23）五对打线刀1把；
（24）剥线器2把；
（25）开模工具箱。
