TW-GDF01低压配电操作实训室设备
1.1产品概述:
该实训装置主要由计量柜、进线柜、补偿柜及出线柜四部分组成。柜体装置有三相有功电能表、三相无功电能表、电流互感器、接线铝排、隔离开关、万能低压断路器、补偿电容、功率因数控制器、低压断路器、指示仪表等器件。适用于职业学院、技工学校等用于高级维修电工的实训考核。
您只要致电:021-55884001(袁经理)
我们可以解答 低压配电操作实训室设备 的相关疑问!
我们可以帮您推荐符合您要求的 低压配电操作实训室设备 低压配电操作实训室装置 相关产品!
找不到所需产品?请点击 产品导航页
当前产品页面地址:http://www.shfdtw.com/productshow-68-2741-1.html
1.2技术参数:
工作电源:三相五线 380V±5% 50Hz
安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
外形尺寸:660×600×2300mm
额定电流:100A
工作环境:温度0℃~50℃
相对湿度35~85% 海拔<4000m
1.4产品结构:
所有柜体均采用优质钢板做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑,整机既坚固耐用,又美观大方。柜子的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置。
1.5基本配置及详细说明:
序号 | 设备名称 | 设备型号 | 设备规格 | 单位 | 数量 |
1 | 电力变压器 | 50KVA | S9系列 | 台 | 1 |
2 | 计量控制实训柜 | TW-GDF01-1 | 600×600×2300mm | 台 | 1 |
3 | 进线控制实训柜 | TW-GDF01-2 | 800×600×2300mm | 台 | 1 |
4 | 电容补偿实训柜 | TW-GDF01-3 | 800×600×2300mm | 台 | 1 |
5 | 出线控制实训柜 | TW-GDF01-4 | 800×600×2300mm | 台 | 1 |
6 | 三相异步电机 | 1.1KW 380V | 台 | 1 | |
7 | 实训指导书 | TW-GDF01 | 份 | 1 | |
8 | 工程材料 | 套 | 1 |
TW-GDF01低压配电柜产品基本配置详细说明
N0 | 配置名称 | 型号规格 |
1 | 电力变压器 | S9-50KVA;50KVA;户外式. 环境温度:上限+40℃,下限-25℃海拔高度:≤1000m. 空气相对温度:≤90%(+25℃) |
2 | 计量控制实训柜 | TW-GDF01-1配置有互感器、电能表、电压电流表等,作为总电能的计量。学生能自行连接控制线路。 |
3 | 进线控制实训柜 | TW-GDF01-2配置有万能式断路器、互感器、电压电流表,作为总电源的进线控制。学生能自行连接控制线路。 |
4 | 电容补偿实训柜 | TW-GDF01-3配置有补偿电容、交流接触器、功率因数补偿控制器、电压电流表、功率因数表等,作为电源功率因数的补偿。学生能自行连接控制线路。 |
5 | 出线控制实训柜 | TW-GDF01-4配置有自动空气断路器、互感器、电压电流表等,作为电能的分组控制。学生能自行连接控制线路。 |
6 | 安装调试 |
1.6实验内容:
1、电力变压器的认知实训
2、电压器件的认知实训
3、低压一次回路图的测绘实训
4、低压二次回路图的测绘实训
5、计量柜的接线实训
6、进线柜的接线实训
7、电容补偿柜的接线实训
8、出线柜的接线实训

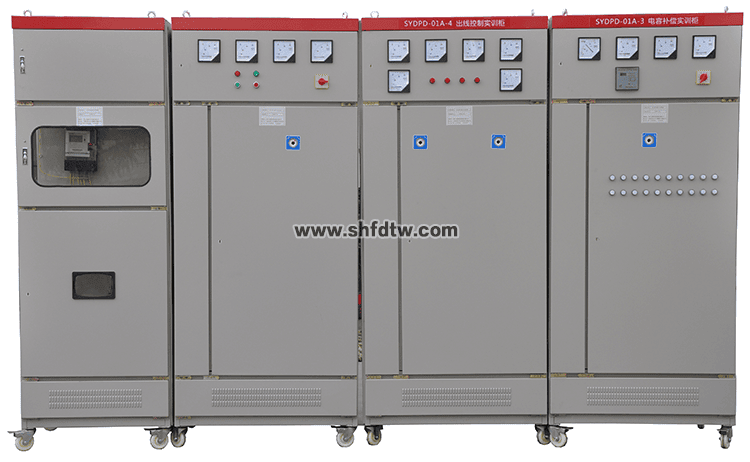

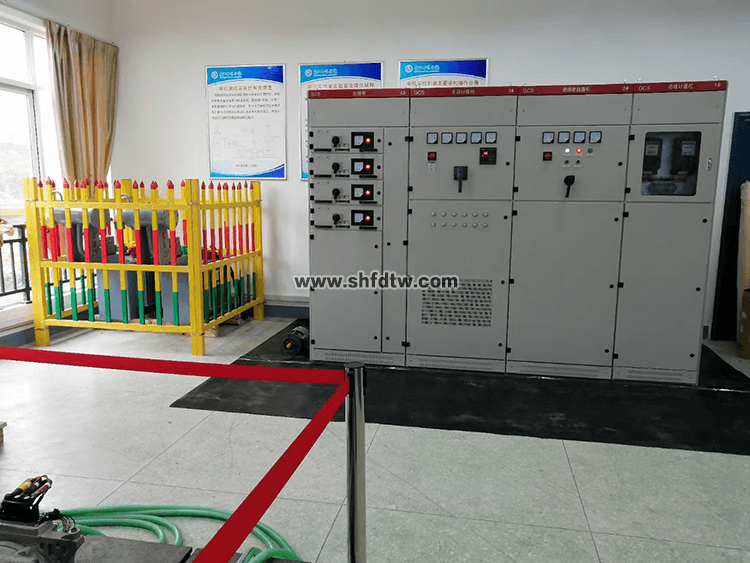

1.7设备彩图:
1.8 低压柜由:计量柜、进线柜、补偿柜、出线柜四个柜体组成。
1.8.1 TW-GDF01-1教学低压计量控制实训柜
1.8.1.1设备概述:
主要由三相有功电能表、三相无功电能表、接线铝排等组成,用于计量线路中有功功率与无功功率。
1.8.1.2技术参数:
工作电源:三相五线 380V±5% 50Hz
安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
外形尺寸:660×600×2300mm
额定电流:250A
工作环境:温度0℃~50℃
相对湿度35~85% 海拔<4000m
1.8.1.3设备结构
整个柜体为钢制结构,经过机械加工成形,外表面喷涂彩色环氧聚塑,坚固美观。柜体的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置。
1.8.1.4设备配置: (每台本配置)
NO | 配置名称 | 型 号 | 规格(长×宽×高) | 单位 | 数量 |
1 | 全钢制结构柜体 | 660×600×2300 | 台 | 1 | |
2 | 三相四线有功电能表 | DT862-4型 | 块 | 1 | |
3 | 三相四线无功电能表 | DX862-4型 | 块 | 1 | |
4 | 电流互感器 | 套 | 3 |
1.8.2 TW-GDF01-2教学低压进线控制实训柜
1.8.2.1设备概述:
主要由隔离开关、万能低压断路器、控制按钮、指示灯等部分组成,主要用于线路中电源的隔离及带负载的启停控制。万能低压断路器具有手动及电动储能功能。
1.8.2.2技术参数:
1、工作电源:三相五线 380V±5% 50Hz
2、安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
3、外形尺寸:800×600×2300mm
4、额定电流:250A
5、工作环境:温度0℃~50℃
6、相对湿度35~85% 海拔<4000m
1.8.2.3设备结构
整个柜体为钢制结构,经过机械加工成型,外表面喷涂彩色环氧聚塑,坚固美观。柜体的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置。
1.8.2.4设备配置:(每台本配置)
NO | 配置名称 | 型号 | 规格 | 单位 | 数量 |
1 | 全钢制结构柜体 | 800×600×2300 | 台 | 1 | |
2 | 指针式电流表 | 正泰 | 套 | 3 | |
3 | 指针式电压表 | 正泰 | 个 | 1 | |
4 | 正泰万能转换开关 | LW5-16YH3/3 | 套 | 1 | |
5 | 万能式断路器 | DW15-200 | 个 | 1 | |
6 | 电流互感器 | 套 | 3 | ||
7 | 分闸、合闸控制按钮 | 套 | 2 |
1.8.3 TW-GDF01-3教学电容补偿实训柜
1.8.3.1设备概述:
主要由无功功率自动补偿装置、补偿电容器、交流接触器、热过载继电器、电压表、功率因数表等部分组成,可根据驱动负载的性质自动地切换补偿电容的数量。
1.8.3.2技术参数:
1、工作电源:三相五线 380V±5% 50Hz
2、安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
3、外形尺寸:800×600×2300mm
4、额定电流:125A
5、工作环境:温度0℃~50℃
6、相对湿度35~85% 海拔<4000m
1.8.3.3设备结构
整个柜体为钢制结构,经过机械加工成型,外表面喷涂彩色环氧聚塑,坚固美观。柜体的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置。
1.8.3.4设备配置: (每台本配置)
NO | 配置名称 | 型 号 | 规格(长×宽×高) | 单位 | 数量 |
1 | 全钢制结构柜体 | 800×600×2300 | 台 | 1 | |
2 | 补偿电容 | BSMJ | 只 | 6 | |
3 | 电流互感器 | 套 | 3 | ||
4 | 交流接触器 | CJ19-25 | 套 | 6 | |
5 | 热过载继电器 | JR36-63 | 套 | 6 | |
6 | 有填料管式熔断器插座 | RT18 | 套 | 6 | |
7 | 正泰万能转换开关 | LW5-16YH3/3 | 套 | 1 | |
8 | 无功率自动补偿控制器 | JKL6CF | 个 | 1 | |
9 | 指针式电流表 | 正泰 | 套 | 3 | |
10 | 指针式功率因数表 | 正泰 | 个 | 1 | |
11 | 回路控制指示灯 | 套 | 12 | ||
12 | 电源线 | m | 适量 |
1.8.4 TW-GDF01-4教学出线控制实训柜
1.8.4.1设备概述:
主要由隔离开关、低压断路器、铝排等部分组成。可根据负载的大小选择相应规格的漏电断路器控制输出。
1.8.4.2技术参数:
1、工作电源:三相五线 380V±5% 50Hz
2、安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
3、外形尺寸:860×600×2300mm
4、额定电流:250A
5、工作环境:温度0℃~50℃
6、相对湿度35~85% 海拔<4000m
1.8.4.3设备结构
整个柜体为钢制结构,经过机械加工成型,外表面喷涂彩色环氧聚塑,坚固美观。柜体的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置。
1.8.4.4设备配置: (每台本配置)
NO | 配置名称 | 型 号 | 规格(长×宽×高) | 单位 | 数量 |
1 | 全钢制结构柜体 | 860×600×2300 | 台 | 1 | |
2 | 回路控制指示灯 | 套 | 2 | ||
3 | 指针式电流表 | 正泰 | 套 | 4 | |
4 | 万能转换开关 | LW5-16YH3 | 个 | 1 | |
5 | 塑料外壳式断路器 | DZ20J-100/3300 | 套 | 4 | |
6 | 电流互感器 | 套 | 4 | ||
7 | 电源线 | m | 适量 |
仿真软件 ★1、无纸化考核平台(基于云平台无纸化理论试题库考试系统) 1.用户登录;2.用户注册;3.用户管理(3.1用户查询、3.2添加用户、3.3修改用户、3.4用户删除);4.级别管理(4.1级别查询、4.2添加级别、4.3修改级别、4.4删除级别);5.题库类别管理(5.1 题库类别查询、5.2 添加题库类别、5.3 修改题库类别信息、5.4 删除题库类别信息);6 .题库管理(6.1 题库查询、6.2 添加单项选择题、6.3 添加多项选择题、6.4 添加判断题信息、6.5 导入Excel题目信息、6.6 题目信息修改、6.7 删除题目信息);7. 试卷管理(7.1 试卷查询、7.2 添加试卷、7.3 自动抽题、7.4手动组卷、7.5 编辑试卷、7.6 删除试卷、7.7 启用试卷、7.8 打印试卷);8.模拟成绩(8.1模拟成绩查询、8.2模拟成绩详细、8.3导出成绩);9. 实战成绩(9.1实战成绩查询、9.2导出实战成绩);10.在线考试;11.历史成绩(历史模拟成绩查看、历史实战成绩查看) 2.供配电倒闸操作仿真训练教学软件 软件分为两大部分,分别是送电操作和停电操作。送电操作和停电操作中各包括5个实训项目,依次是主变送电与停电、厂变送电与停电、机组送电与停电、直流屏送电与停电、冬用变送电与停电,每个项目中又包括若干个项目进程。软件采用三维可视化控制技术而制作,具有很强的情景性、过程性与互动性。
