TW-X64 开放型EDA技术基础实验开发系统

一、概述

TW-X64开放型EDA技术基础实验开发系统集多种数据处理、信号转换、I/O接口、信号源和经典单片机MCS51系统一体,适用于各层次高等院校的EDA技术实验教学、大学生电子设计竞赛、课程设计和毕业设计等,为创新开发提供了良好的软硬件环境。

您只要致电:021-55884001(袁经理)

我们可以解答 开放型EDA技术基础实验开发系统 的相关疑问!

我们可以帮您推荐符合您要求的 开放型EDA技术基础实验开发系统,EDA综合开发实验箱,单片机、微机、EDA综合开发实验仪 相关产品!

找不到所需产品?请点击 产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-38-2568-1.html

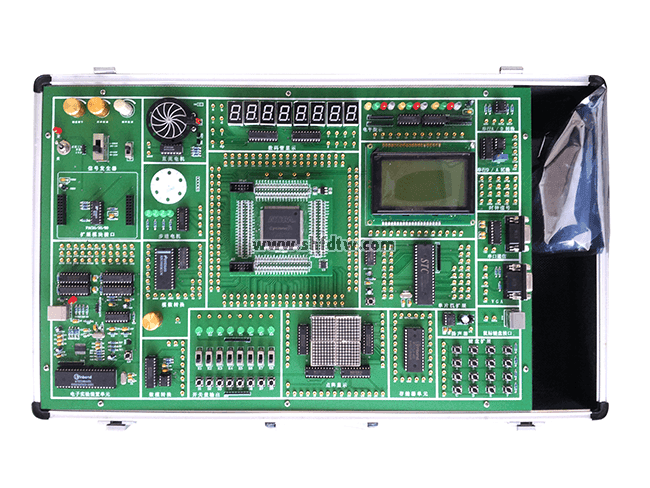

开放型EDA技术基础实验开发系统,EDA综合开发实验箱,单片机、微机、EDA综合开发实验仪(图1)


二、性能特点

1)本系统采用核心板可替换方式,根据用户需求进行配置,核心板可选配Altera、Lattice、Xilinx等多家国际著名公司的CPLD/FPGA器件,包括可对不同工作电压CPLD/FPGA的编程,且在编程中无须做任何跳线切换即能自动识别主系统上的芯片,安全可靠,适合学生高密度的实验操作。

2)系统提供各种核心芯片工作电压5V、3.3V、2.5V、1.8V。

3)系统中核心板上CPLD/FPGA资源全部对用户开放,在其它外围模块的配合下,可完全满足从简单数字电路到复杂数字系统的设计。

4)本系统在组态软件的支持下,可模拟大部分的现场工业控制过程,生动形象,具有极强的感性认识,增强学生的学习兴趣,提高学习效率。

三、技术指标

1)实训箱由全铝合金箱体、开关电源和集成一体化主板组成。

2) 工作电源:

输入:AC220V±10%

输出:(1) DCV 5V/2.0A直流稳压电源。

(2) DCV ±12V/0.5A直流稳压电源。

3)时钟信号源:24MHZ、12MHZ、6MHZ、3MHZ、1.5MHZ、75OKHZ、65536HZ32768HZ、16834HZ、8192HZ、4096HZ、1024HZ、256HZ、64HZ、16HZ、8HZ、4HZ、2HZ、1HZ、1/2HZ。

4)12位发光二极管显示电路

5)8位二档开关及其电平指示电路

6)8位按键开关电路

7)8位动态扫描显示电路

8)一个4*4小键盘

9)16*16 LED点阵显示模块

10)128*64 LCD的液晶显示模块

11)并行A/D 0809转换模块、串行A/D转换TLC549

12)并行D/A 0832转换模块、串行D/A转换TLC5620

13)电子音响模块

14)四相步进电机和直流电机控制驱动电路

15)Keil单片机扩展电路,配USB下载器。

16)存贮器EPROM27256(或E2PROM2864)电路

17)一个RS232接口和一个PS/2(键盘、鼠标)接口

18)一个VGA接口

19)波形发生器电路

20)USB接口模块

21) 模拟电平调节模块

22)核心板标配Altera公司EP1C12器件(可以根据用户需要配置),配USB下载电缆。

四、实验项目

基本数字系统设计

1)四位全加器

2)四位并行乘法器

3)BCD码加法器

4)设计基本触发器

5)设计74LS160计数器功能模块

6)四位移位乘法器

7)英语字母显示电路

8)七人表决器

9)格雷码变换电路

10)正负脉宽数控调制信号发生器

11)序列检测器

接口实验

1)ADC0809模数转换实验

2)D/A转换器DAC0832

3)步进电机控制实验

4)LED点阵显示实验

5)键盘扩展实验

6)时钟显示实验

7)LCD液晶显示(LCD)

8)VGA彩条信号发生器

9)RS232串口实验

10)PS/2 键盘接口逻辑设计

11)串行D/A转换器TLC5620

12)串行AD转换器TLC549

组态软件控制实验(选配)

1)交通信号灯的自动控制

2)驱动步进电机的控制

3)LED数码管显示控制实验

4)四层电梯控制

5)水塔水位自动控制

6)液体混合装置的自动控制

7)四级传送带的模拟运行

8)舞台灯控制

9)邮件分拣

10)交流电机Y/△形启动的控制

11)机器人自动扫雷

12)加工中心刀库捷径方向选择控制

13)简易数字逻辑分析仪

五、系统配置

1、实验系统一台。

2、核心板Altera公司EP1C12 一块,专用下载线一根。

3、系统软件、实验指导书一套。

4、实验导线30根。

5、RS232串行通信线一根。
