社域为了尽快的适应各个领的发展，培养出大理的掌握液压传动基础知识和实际操作技能的技术工人、技术员、工程师、输送到会主义建设的各条战线。我公司根据《液压传动》、《液压原理》、《机械基础》、等教材内容要求和国内液压元件特点，参考国外先进技术，经过多年的努力探索，我们以理论为依据，以实验为手段，采用高精密度加工工艺，克服了透明有机塑料具有热塑性，容易变形，机械强度差，而液压元件表面光洁度，结构精度要求高的一系列实际困难，最终研制成功YY-18型透明液压传动演示系统。它填补了技术、中专、大专院校的液压传动通用教学设备
所属分类：技术文献
本文标签：透明液压传动演示台,,液压气动plc综合实验,液压演示plc实验台
本文地址：http://www.shfdtw.com/newsshow-18-84-1.html

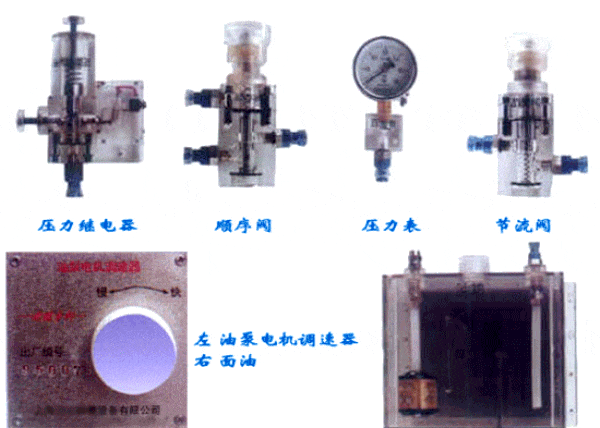

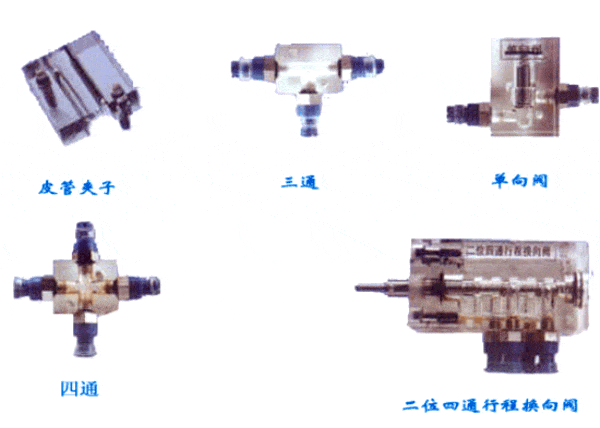

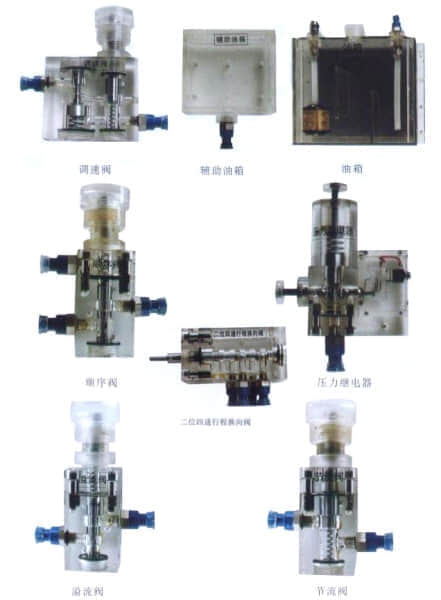

该产品曾多次参加国家教委举办的全国性教学仪器展示订货会，在会上获得了教委，浙江省教委领导同志的好评与广大老师的喜爱，现已有全国各省市的200多所学校选择与使用了我公司的产品，卓越的产品性能，诚实的经营作风，获得了广大学校领导、教授、老师的信赖，并为我们的产品改进与发展提供了大量宝贵意见与建议。YY-18型透明液压传动演示系统（99款）与透明液压传动实验室成套设备推出之际，特向他们致以崇高的敬意。各种机械对液压传动的要求是多种多样的，一般多是由方向控制回路，压力控制回路，速度控制回路，顺序控制回路等基本功能回路组成。本演示系统通过对以上四大基本功能的十八种基本控制回路的实验演示（扩展实验可达60种），使学生能熟识二十多种常用液压元件的结构，性能及用途，掌握十几种基本回路的工作过程及原理，提高学生故障处理及解决问题的能力，在实验演示中得到启发，引发兴趣，利用它可以对本产品所提供的各种元件容限内的其它油路进行实验（如图设计，毕业设计）。

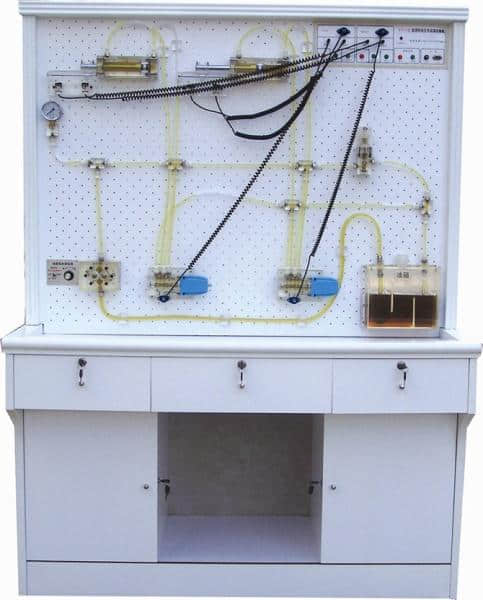

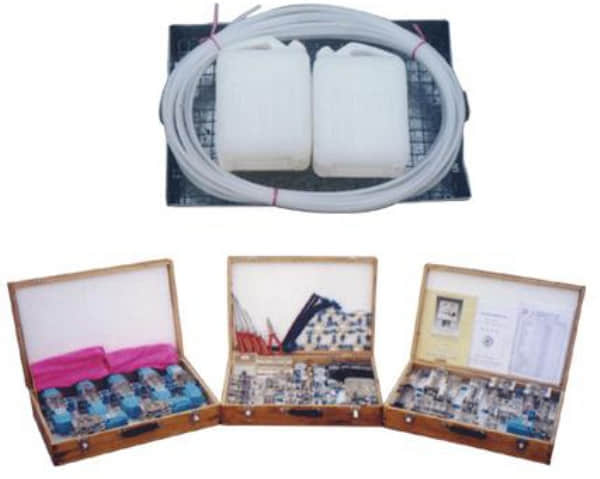

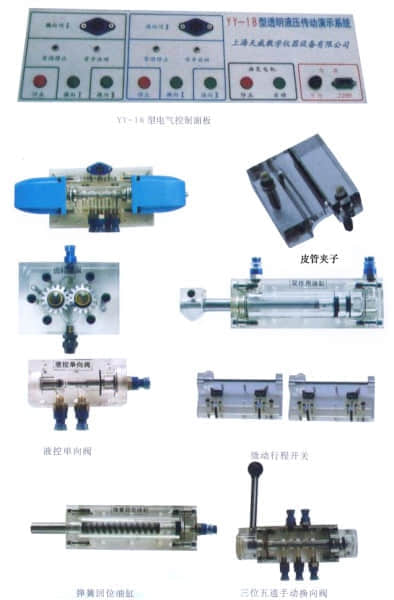

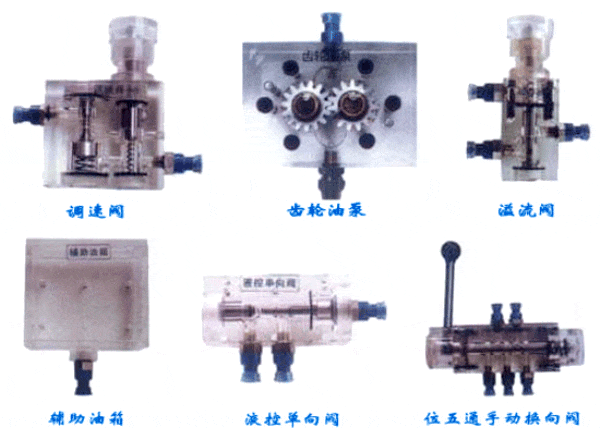

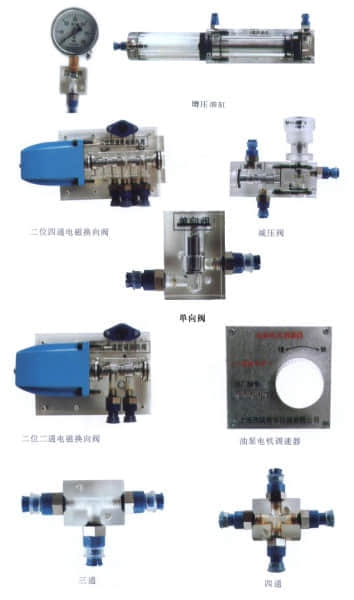

本产品价格仅为进口同类产品的一半，而其功能由于参考了国内液压元件特点，因此，更加适合于国内的教学要求。本系统采用透明液压元件，组合插式结构，活动油路接头，通用电气线路，利用附配工具材料，参照实验指导书，可以方便的进行各种常用液压传动的控制，实验及测试，可以让学生了解油路及液压元件内部的原理，结构及工作过程，是液压传动教学的理想设备。

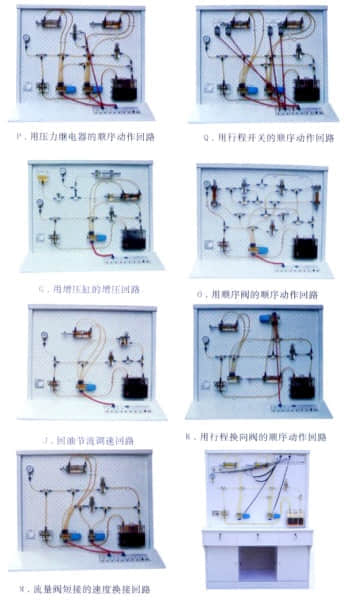

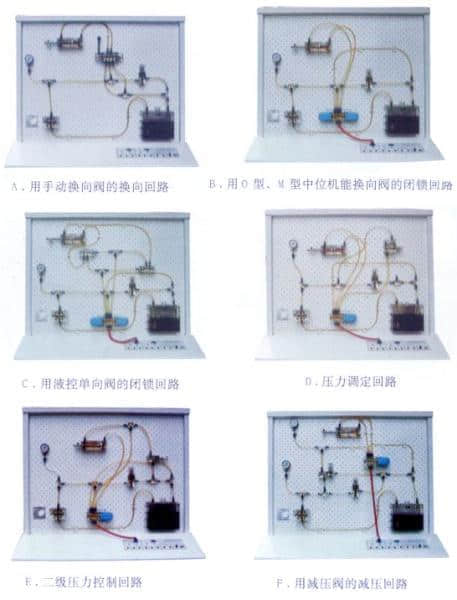

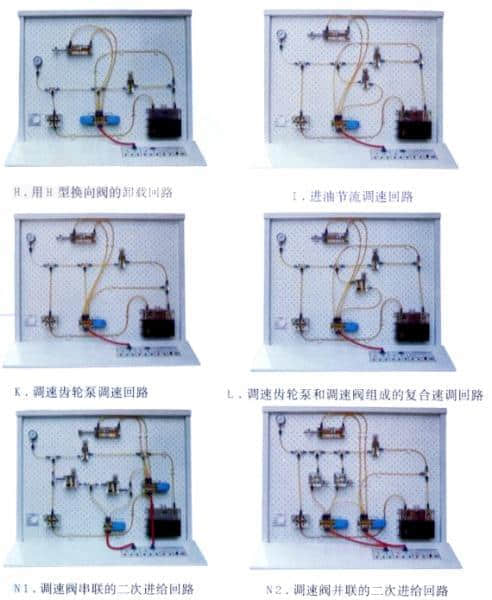

二、主要技术指标:1.电源：220V 50Hz (市电)2.演示台外形尺寸：1200mm（长）×600mm（宽）×1800mm（高）。3.油泵电机：Z-400 直流电动机，功率：400W 并配专用稳压直流电机调速器，调速范围：0-2000RMP4.演示实验油路液流要求压力仅需0.3-0.5Mpa (油泵最高压力：Pmax＝1.5Mpa)5.液压泵工作时离液压台1.5m远处噪声≤58dB。三、十八种基本液压传动控制回路1.用换向阀的换向回路 2.用“O”型机能换向阀的闭锁回路3.用液控单向阀的闭锁回路 4.压力调定回路5.二级压力回路6.用减压阀的减压回路7.用增压缸的增压回路8.用换向阀的卸载回路9.进油节流调速回路10.回油节流调速回路11.调速齿轮泵调速回路12.调速齿轮泵和调速阀的复合调速回路13.流量阀短接的速度换接回路 14.二次进给回路15.用顺序阀的顺序动作回路16.用压力继电器的顺序动作回路17.用电器行程开关的顺序动作回路18.用行程阀的顺序动作回路
PLCX可编程控制器实验箱 一、产品特点 1、PLC主机采用西门子S7系列CPU226，功能上完全满足目前高等院校的PC教学要求。也可按照用户要求，使用其他品牌的PC主机，如三菱、欧姆龙、松下、富士等，而实验模块不作改动。
2、采用模块化设计，包括PLC主机模块和14个实验模块。各模块间相互独立。在主机模块中，所有输入输出端口都通过导线连接到实验板上的镀金孔上，各实验模块都有独立的输入、输出、公共端，这样在实验时只需连接所用到的端口。用户可方便扩展自己的模块，也为以后实验系统的升级提供了保障。也可根据用户要求，更改不同的实验模块。3、较多地采用了实物产品，提高了实验的真实程度，确保了实验的实用性。（1）采用步进电机、减速步进电机、直流电机和减速直流电机等四种电机，其中减速步进电机配有单片机控制的伺服电路，运转平滑、精确，噪声小；（2）使用了十个继电器，并在实验板上画有继电器的正反转接法示意图，让学生理解并掌握继电器在正反转控制电路中的使用方法；（3）使用了十二个传感器，可完成闭环控制实验，如电梯、刀库等实验。4、实验项目由基本指令实验，常用功能指令实验、综合实验三部分组成。在实验项目设计开发中根据用户的要求和建议，使实验由简到难，从而达到一个循序渐进的学习过程。实验项目也充分贴近实际应用和教学大纲的要求。5、在实验箱的设计中留出了所有的输入、输出、公共端子，用户可方便扩展自己的模块，以及以后实验系统的升级。6、配备MCGS工控组态软件，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，所有实验均有组态棒图进行动态跟踪，实验对象形象逼真，接近工业现场的实际应用，通过本装置的训练，使学生很快就能适应现场的实际操作。7、实验项目丰富，扩展灵活，使用可靠，在教学活动或项目开发中易于使用和维护，是目前国内市场上一款性价比极高的PLC教学实验设备。二、技术性能
1、输入电源：AC: 220V 50HZ ，有漏电保护开关
2、工作环境温度：-10-55℃ 相对湿度<85%(25℃)
3、主机（推荐配置）：
西门子CPU226（6ES7216-2BD23-0XB8） 输入24点、输出 16点;
4、输出24V、2A。过流、过载、过压保护
三、实验内容
可完成六类指令实验:
第一类 基本指令实验
第二类 定时器及计数器指令实验
第三类 移位寄存器指令实验
第四类 置位/复位及脉冲指令实验
第五类 跳转指令实验
第六类 常用功能指令实验
可完成十三个模块控制实验项目：
1.交通信号灯的自动控制
2.机械手的自动控制
3.加工中心刀库捷径方向选择控制 [转盘的转动由步进电机控制（步进电机由单片机控制），转盘位置由霍尔开关来检测支持自动识别当前位,自动纠正定位误差]
4.驱动步进电机的控制
5.舞台艺术灯饰的控制
6.四层电梯的控制（有实物电机控制，可以动态观察电梯的运行过程）
7.LED数码管显示控制实验
8.交流电机Y/Δ形起动的控制（电机通过小直流电机模拟转动）。 9.液体混合装置的自动控制（搅拌机通过小直流电机模拟转动）。
10.水塔水位俱自动控制
11.四级传送带的模拟运行
12.邮件分拣系统的模拟运行13．装配流水线控制
实验箱配合指导书可撑握下列指令的应用,清单如下：
基本指令
1.取指令2.取反指令3.与指令4.与非指令5.或指令6.或非指令7.输出指令8.求反输出指令9.电路块与指令10.电路块或指令11.定时器指令12.计数器指令
功能指令:
1 空操作指令2. 结束指令3. 互锁指令4. 互锁清除指令5. 跳转指6.跳转结束指令7. 锁存指令8. 前沿微分指令9. 后沿微分指令10. 逐位移位指令11. 通道移位指令12. 高速定时器指令13. 可逆计数器指令14. 通道数据比较指令15. 数据传送指令16. 数据求反传送指令17.置位进位位指令18. 复位进位位指令19. 加法指令20. 减法指令21. 乘法指令22. 除法指令23. 十进制数转换为二进制数指令24. 二进制数转换为十进制数指令25. 译码指令26. 编码指令等。
几个基本电路的编程：
常用启动/停止电路
延时接通/断开电路（计数器的应用）
闪烁电路
移位寄存器的应用
实验箱配有实验指导书,连接线,下载电缆等附件,免费提供软件及实验程序。
