一、系统特点

1.新颖性：以前沿技术为导向，与实验相结合。

2.开放性：开放式设计，用户可以利用装置资源进行二次设计。

3.实用性：采用准实物设计。

您只要致电：021-55884001（袁经理）

我们可以解答 太阳能光热教学实验平台 的相关疑问！

我们可以帮您推荐符合您要求的 太阳能光热教学实验平台，光能教学设备，太阳能光热实训装置 相关产品！

找不到所需产品？请点击 产品导航页

当前产品页面地址：http://www.shfdtw.com/productshow-65-2559-1.html

二、实验台的组成

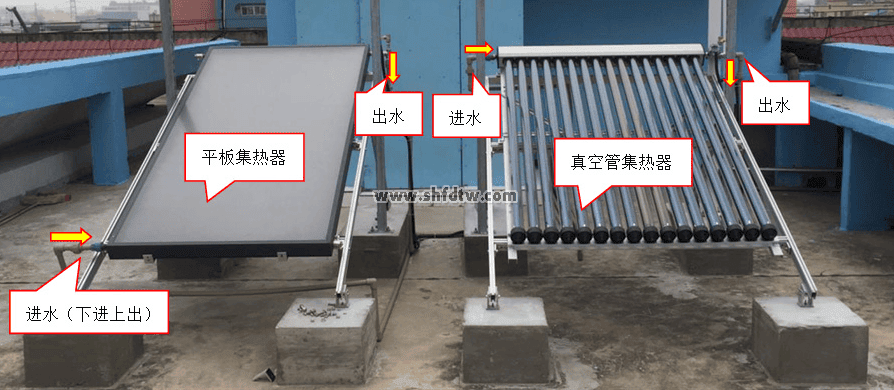

1.太阳能系统：太阳能真空管式集热器、蓄热水箱

2.太阳能系统：太阳能平板式集热器、蓄热水箱

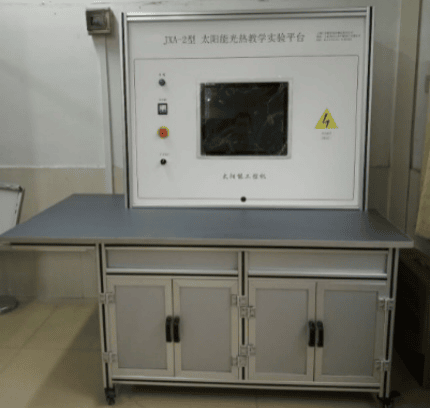

3.实验控制系统操作台

4.热水系统：水龙头

5.太阳能集热性能测试系统

6.配套管件

点击添加图片描述（最多60个字）编辑

三、实验台系统图

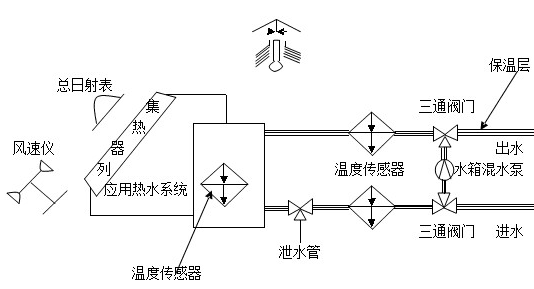

1.太阳能光热系统

点击添加图片描述（最多60个字）编辑

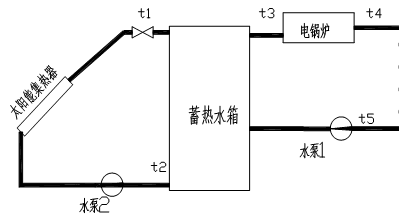

2.太阳能光热＋生活热水

点击添加图片描述（最多60个字）编辑

四、实验台的主要功能

1.掌握太阳能系统的基本原理，使学生理解各个部件的用途。

2.太阳能热水系统、太阳能＋热水系统。

3.分析当地全年不同的室外条件下，利用太阳能制备生活热水、太阳能供暖的可行性和经济性，掌握其基本规律，为进一步地深入研究、应用积累实验数据。

4.对在相同的热负荷条件下，调整太阳能集热器面积、蓄热水箱容积，找出太阳能地板辐射采暖太阳能集热器面积、蓄热水箱容积的配比。

5.根据进出口温度不同，分析全年热泵系统的COP，确定太阳能＋水源热泵空调冷热源系统比例。

五、太阳能集热器性能测试系统

该测试仪是满足国标GB/T20095-2006要求的一款热水检测仪系统，产品还可以长期工作于热水工程中，对整个系统进行在线监测，随时对系统内的热性能进行诊断和报警，并提供运行数据。

5.1、产品测试范围

5.1.1 家用太阳能管式热水器

5.1.2 家用太阳能平板式热水器

5.1.3 太阳能热水工程

5.2、产品运行环境

5.2.1 环境温度  -40℃～60℃

5.2.2 相对湿度  ≤90%

5.2.3 适用电源  220V（±10%），50Hz(±2%),或无电源地区

5.3、技术指标及特点

太阳辐射

 A.通道数:2通道（总辐射）     B.测量范围:0～2000W/m2

 C.测量精度:小于5%            D.显示分辨率:1 W/m2

 E.显示内容:瞬时值，小时累计量，日累计量等

水箱温度

 A.通道数:3路       B.测量范围:-20～150℃      C.测量精度:±0.2℃

 D.显示分辨率：0.1℃,不锈钢封装,￠4*40mm,全密封,防腐,放水

环境温度

 A.通道数:1路       B.测量范围:-40～70℃       C.测量精度:±0.2℃

 D.显示分辨率：0.1℃,不锈钢封装,￠4*40mm,全密封,防腐,放水，带防辐射罩

进出水流量

 A.通道数:2路     B.测量范围:0.2～1.2(立方米/小时)   C.耐水温：0---120度

 D.测量精度: ＜0.5%

环境风速

 A.通道数:1路       B.测量范围:0～70米/秒     C.测量精度:±0.3米/秒

3.1 标准RS232接口与管理微机有线连接（增加驱动器通讯距离达200米），实时传送采集数据，并可下载数据存入微机。

3.2 太阳热水集热性能测试系统管理软件一套。此软件支持（GB18708， GB/T19141，GB/T20095-2006太阳热水系统性能评定规范 ）等国标要求，自动打印检测报告，在windows2000以上环境即可运行，实时显示各路数据，检测数据自动存储（存储时间可以设定），自动绘制太阳能热水系统的热量与太阳辐照量的曲线图，与打印机相连自动打印，数据存储格式为EXCEL标准格式,可供其它软件调用。

3.3 太阳热水集热性能测试系统采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储数据，数据采样率高于0.5秒/通道，工业控制标准设计，便携式防震结构，大屏幕液晶显示屏，轻触薄膜按键，操作简单。

3.4 外观尺寸：金属外壳350×150×300（mm）。

3.5 数据存储容量：4000条数据。

3.6 数据存储内容：时间（真太阳时间），太阳辐射（顺时功率，日累计量），温度（环境温度，水温，集热器温度），风速，流量等信息。

3.7 显示内容：时间（真太阳时间），太阳辐射（顺时功率，日累计量），温度（环境温度，水温，集热器温度），风速，流量等信息。

3.9 系统结构：便携式结构，所有检测仪表放入二台箱内，便于检测人员现场测试。

七、实验项目

1.太阳能集热能量转换原理

2.太阳能集热管特性测试

3.环境对光热转换的影响

4.太阳能热水器功能实验

5.环境风速对集热性的影响

6.太阳能热水系统管路连接实验

7.平板型集热器的工作原理

8.真空管型与平板型集热器的性能对比实验

八、技术资料

提供仪器设备的安装手册、操作手册、等技术文件及产品合格证、质量保证书等全套资料。

九、技术服务

质保与维修：提供一年保修，终身维修，终身提供软件免费升级。

十、检测内容

系统执行国标GB/T18708 ，GB/T19141，GB/T20095-2006太阳热水系统性能评定规范等要求方法测试（热性能：日有用得热量，升温性能，储水箱保温性能等指标）

点击添加图片描述（最多60个字）编辑

太阳能并网光伏发电系统教学实验平台

1、单晶硅+多晶硅组件 15kW

2、支架10kW固定支架+5kW(单轴+多轴)

3、监控系统一套

试验内容:光伏阵列单元组成原理、太阳能光伏板能量转换、环境对光伏转换的影响、阵列汇流与防雷接地接 地管网原理、在不同天气和日照强度下光波对光伏转换效率的测试实验、在不同季节太阳运轨变换下对光伏 能量转换的测试实验等其它常规性教学试验项目。

要求:能够形象的展示光伏发电站系统各环节及原理

提供方案及报价，报价包含各分项价格，光伏组件需要注明品牌
