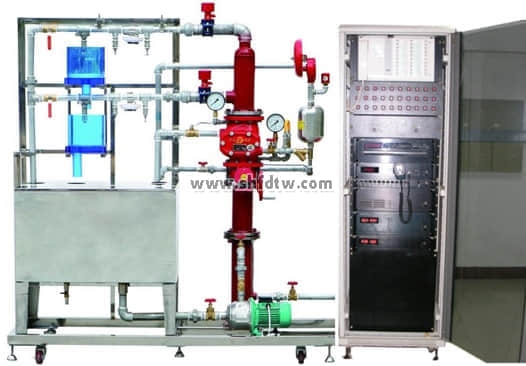

点击添加图片描述（最多60个字） “TWLY-02A 自动消防报警喷水灭火系统实训装置”依据《自动喷水灭火系统设计规范》相关标准设计,该系统具有喷水灭火系统典型结构，能够完成火灾探测，火灾报警，现场灭火、消防联动报警主机的控制及设置等演示性实训项目，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、各类探测器、智能型输入输出模块、火灾显示盘、水流指示器、压力开关等设备的结构和原理，熟悉灭火系统的控制原理和工作过程。
自动消防报警喷水灭火系统实训装置能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。
您只要致电：021-55884001（袁经理）
我们可以解答 自动消防报警喷水灭火系统实训装置 的相关疑问！
我们可以帮您推荐符合您要求的 自动消防报警喷水灭火系统实训装置 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-97-1407-1.html
二、系统特点
1.具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵
2.联动性大型消防报警主机，可实现火灾报警及灭火联动。
3.喷水模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
4.喷淋泵等关键设备分别采用国内优质品牌，稳定型强
5.湿式报警阀、水流指示器、压力开关、报警主机、现场模块等设备全部通过国家强制性产品认证
三、技术参数
1.输入电源：三相四线～380V±10% 50Hz
2.环境温度：+4℃～+45℃
3.装置容量：＜4kVA
4.外形尺寸：模型：1800mm×720mm×1800mm
控制系统：800mm×600mm×1800mm
5. 安全保护：具有漏电自动保护装置
四、实训项目
1.系统结构与设备认识
2.喷淋灭火系统仿真软件安装与使用
3.喷淋灭火系统伺应状态操作
4.喷淋灭火系统调试
5.火灾探测与火灾报警
6.喷淋灭火操作
7.喷淋系统系统综合操作训练
8.报警控制器、短路隔离器、联动接口模块的的安装与连接
9.火灾显示盘的安装、连接与使用
10.各种火灾探测器的安装与连接
11.智能输入、输出模块、声光报警器、报警按钮的安装与连接
12.元件地址编码设置
13.系统的管理操作
14.系统的数据查询操作
15.设备启停操作
16.单点操作
17.联动编程
18.线路故障的判断与处理
19.程序设置错误的判断与纠正
20.设计并安装一个简易应用系统
21.喷淋灭火系统与消防报警系统联动
五、基本配置
1.豪华型电脑桌
铝木结构，桌面为防火、防水、耐磨高密度板,结构坚固，造型美观；电脑桌还设有四个万向轮（带锁紧功能），便于移动和固定，有利于实训室布局。
2.灭火控制柜
2.1火灾报警控制器(联动型)
(1)采用192×64点阵液晶显示，可同屏显示4行12列汉字信息
(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
(3)256条事件记录，记录控制器运行中的各种事件，可随时查阅
(4)可以现场编辑联动公式
(5)2个总线回路，可连接254个现场器件
(6)1个 RS485 通讯口，用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯，可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘
2.2火灾显示盘
火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网，实时显示本楼层的各种事件信息，使本楼层的工作人员能够及时、准确地了解本楼层的消防事件，从而迅速地采取相应措施。
2.3输入模块、控制模块
输入模块主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
2.4联动盘现场接口
(1)三线控制，接线部分简洁方便，轻松实现启停回答功能；
(2)两种输出控制方式可供选择，电平输出和脉冲输出。
2.5手动报警按钮
火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号；
2.6消防栓按钮
火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。
2.7声光报警器、警铃
现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
2.8电子编码器
完成现场设备的编码、设备类型与灵敏度的更改等功能。
3.喷淋灭火系统模型
模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，可以模拟两层大楼喷淋灭火系统；模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。
喷淋水泵：数量1台 功率 550W 扬程：30米 流量:8立方米/小时
稳压泵：数量1台 功率750W
湿式报警阀：数量1台 口径：Ф100mm 额定工作压力1.2MPa
玻璃球喷头：数量4个 68℃温级
水流指示器：数量1个 灵敏度15L-37.5L/min
感烟探测器：1个
感温探测器：1个
可燃气体探测器：1个
上述消防类设备全部全部通过国家强制性产品认证。
4.监控软件
配备监控系统软件。
智能楼宇弱电系统实训室机房辅助设备
第一节 智能楼宇弱电系统实训室主要功能
1.综合报警工程认知、演示和安装实训功能。
2.智能对讲系统工程认知、演示和安装实训功能。
第二节 智能楼宇弱电系统主要实训项目
第三节 智能楼宇弱电系统实训室主要设备及性能要求
1、智能管理系统器材展柜（安防报警类）
规格：长1.25米，宽0.35米，高2米
配置：组合式展柜1套、多功能孔板2块、器材名称背胶相纸2张、透明亚克力门及固定连杆2套、智能语音播放器1套，包括录制解说词的U盘1个、照明射灯2个，包括开关盒电源插座、安防报警类器材1套29件。
特点和功能要求：
（1）全钢多功能螺孔展板+亚克力玻璃门+密度板外壳结构。
（2）上下组合板式结构，上部展柜，下部储物柜。
（3）展板预置安装高强度螺孔，快速无痕布展，万种展示方式。
（4）亚克力玻璃门，有机合成透明材质，螺丝固定，安全结实。
（5）配套有全部器材名称的背胶相纸，器材有规律编号，容易认知和学习。
（6）配套智能语音播放器和U盘，语音介绍，方便自主重复学习。
（7）配套射灯照明系统。
（8）全面展示安防报警、消防工程常用的器材。
（9）无线红外探测器护罩。
（10）无线红外探测器机芯。
2、智能管理系统器材展柜（接线端子类）
规格：长1.25米，宽0.35米，高2米
配置：组合式展柜1套、多功能孔板2块、器材名称背胶相纸2张、透明亚克力门及固定连杆2套、智能语音播放器1套，包括录制解说词的U盘1个、照明射灯2个，包括开关盒电源插座、智能管理系统工程常用接线端子类器材1套29件。
特点和功能要求：
（1）全钢多功能螺孔展板+亚克力玻璃门+密度板外壳结构。
（2）上下组合板式结构，上部展柜，下部储物柜。
（3）展板预置安装高强度螺孔，快速无痕布展，万种展示方式。
（4）亚克力玻璃门，有机合成透明材质，螺丝固定，安全结实。
（5）配套有全部器材名称的背胶相纸，器材有规律编号，容易认知和学习。
（6）配套智能语音播放器和U盘，语音介绍，方便自主重复学习。
（7）配套射灯照明系统。
（8）全面展示智能管理系统工程常用接线端子类等器材。
（9）音视频线缆
3、智能化系统安装实训装置
未标出内部设备的空间结构图
电压/功率：220V/1500W
实训人数：每台设备能够满足8-12人同时实训
配套设备：
（1）由多功能螺孔板组成带顶帽的十型结构，形成四个L型实训工位，节约场地。
（2）每个工位长1.2米，宽1.2米，高2米，侧面和顶面为多功能螺孔板，能够安装各种设备和布线，各个工位之间设置有穿线孔，底部预留0.2米间隙。
（3）多功能螺孔板为全钢结构，表面喷塑，板面设置有检举100mm的高强度螺孔，具有万次安装和拆卸实训寿命，整体安装牢固。
（4）10寸机架式电气配电箱4台，分别安装在四个L型工位，为每个实训工位提供电源。
（5）每个工位配钢制操作台1张（操作台长1.2米，宽0.6米，高0.8米，上铺与桌面同尺寸绝缘胶皮），凳3张。
（6）配电箱内安装有电度表、空气开关、漏电保护器、接地端子、接零端子、电源插座等。
（7）每个工位能够同时满足2-3人实训，每台设备能够满足8-12人同时实训。
特点和功能要求：
（1）专为智能管理系统教学和实训量身设计，适合各种教室安装。
（2）带顶十字形结构，组成四个工位，结构合理，节约场地，利用率高。
（3）万次寿命，全钢结构，表面喷塑，高强度螺孔，坚固耐用，能够保证万次以上实训。
（4）三维空间，每个L型工位有两个侧面和顶面，真实仿真建筑结构，进行工程技术安装实训。
（5）实训方便，每个工位预设多排螺孔和穿墙布线孔，无尘操作，突出技术原理实训。
（6）实训平台通用性好，能够进行智能管理系统的工程技术安装、布线、调试和考核实训。
（7）具有智能管理系统工程技术实训平台功能。
（8）具有智能管理系统工程安装和布线实训功能。
（9）具有智能管理系统工程设备安装功能。
（10）具有智能管理系统工程产品展示功能。
（11）具有电气配电箱展示功能。
4、智能化系统工具箱
规格：长510mm，宽345mm，高160mm。
特点和功能要求：
（1）专为智能管理系统工程安装与维护设计，满足现场安装和实训需要。
（2）全部选用优质工具，结实耐用。
（3）工具箱采用圆弧型材和铝板外壳，便于携带。
（4）内部设置专门的成型内衬，牢靠固定工具，取用方便。
（5）每个工具都有对应铭牌，清楚整齐，方便认知和快速拿取工具。
配套工具列表：
5、智能报警系统实训装置
规格：长0.9米，宽0.39米，高1.8米。
配置：设备柜1套、8路报警主机1台、双鉴探测器1个、红外探测器1个、红外对射探测器1套、脚踏式紧急开关1个、手动紧急按钮1个、声光报警器1个、19寸8口PDU电源插座1个、其它必须的附属配件。
特点和功能要求：
（1）认知与演示相结合。实训装置中安装了全套报警系统，通电后就能正常工作，适合认知与技术原理演示。
（2）专用设备柜安装，实训室管理清晰简单。在每个设备柜两侧配置了设备安装位置图和系统接线图，实训前老师开机检查设备是否正常，学生实训时将设备取出进行安装实训，实训结束后按照位置图重新安装到设备柜中，然后通电进行设备检测，保证下次实训顺利进行。
（3）专用接线端子和支架，保证5000次实训。将每台设备安装到专用支架，在每个专用支架上安装有接线端子，设备连线直接与接线端子连接。实训时只允许学生使用接线端子的另外一侧，保证了设备接线端子不被损坏。这个接线端子可以由教师更换，保证了5000次以上的实训寿命。
（4）专用VV转接器，保护设备不被过电压击穿或者损坏。主要设备配置有VV转接器，VV转接器上安装有指示灯和开关，接入工作电压正确时，指示灯显示绿色，打开开关给设备供电；电压超过设备额定工作电压时，指示灯不亮，VV转接器短路，泄漏过电压，保护设备。
（5）理论知识与工程实践相结合。精选智能报警行业的关键技术，并把这些技术与工程实际应用结合在实训教学中，能够进行智能报警系统的技术原理学习和工程实践操作实训。
（6）技能经验与就业相结合。可搭建完整的智能报警系统，在真实的智能报警平台进行实训，使学生全面掌握工程技术。
（7）依据所配设备，可实现多种组合形式的报警探测系统安装和调试实训。
（8）依据所配设备，可实现多种组合形式的手动报警开关和脚踏式紧急按钮系统安装和调试实训。
（9）可实现报警器和报警主机安装与联合调试实训。
6、智能可视对讲系统实训装置
规格：长0.9米，宽0.39米，高1.8米。
产品配置：设备柜1套、仿真防盗门1套、可视对讲主机1台、可视对讲分机3台、层间分配器1套、电控锁1套、磁力锁1个、19寸8口PDU电源插座1个、其它必须的附属配件。
特点和功能要求：
（1）防盗门与电控锁和磁力锁的安装实训功能。
（2）可视对讲主机的安装实训功能。
（3）可视对讲分机的安装实训功能。
（4）可视对讲系统接线与联合调试实训功能。
（5）具有防盗门与电控锁和磁力锁的安装实训功能、对讲主机的安装实训功能、对讲分机的安装实训功能、对讲系统接线与联合调试实训功能。
（6）认知与演示相结合。实训装置中包含全套可视对讲系统，通电后即可工作，满足认知与技术原理演示。
（7）专用设备柜安装，实训室管理清晰简单。在每个设备柜两侧配置了设备安装位置图和系统接线图，实训前老师开机检查设备是否正常，学生实训时将设备取出进行安装实训，实训结束后按照位置图重新安装到设备柜中，然后通电进行设备检测，以保证下次实训顺利进行。
（8）专用接线端子和支架，保证5000次实训。将每台设备安装到专用支架，在每个专用支架上安装有接线端子，设备连线直接与接线端子连接。实训时只允许学生使用接线端子的另外一侧，以保证设备接线端子不被损坏，保证5000次以上的实训寿命。接线端子由教师更换。
（9）专用VV转接器，保护设备不被过电压击穿或者损坏。主要设备配置有VV转接器，VV转接器上安装有指示灯和开关，接入工作电压正确时，指示灯显示绿色，打开开关给设备供电；电压超过设备额定工作电压时，指示灯不亮，VV转接器短路，泄漏过电压，保护设备。
（10）理论知识与工程实践相结合。系统选用智能对讲系统的代表技术，并结合于教学实训中，学生能够进行智能对讲系统的技术原理学习和工程实践操作实训。
（11）硬件安装与设备调试相结合。系统具有硬件安装与端接实训，以及设备调试实训。
（12）技能经验与就业相结合。可搭建典型智能对讲系统，真实模拟工程环境。
7、配套实训材料
能完成以上单次完整实训（智能化安装实训、智能报警系统实训、智能可视对讲系统实训）的材料包。
8、全钢陶瓷防静电地板
总面积：约80平方米
全钢陶瓷防静电地板，600*600*35（mm）；钢板厚度：不少于0.7mm
（投标人须在投标前请到现场按实测算后报价，可到图文信息中心查看实物地板）。
9、柜式空调
空调类型：立柜式空调
电源形式：380V/50Hz
冷暖类型：冷暖型
空调匹数：3P
适用面积：34-50㎡
能效等级：一级能效
制冷量：≥7300W；制冷功率：≥2100W
制热量：≥8000（10500）W；制热功率：≥2310（4810）W；电辅加热：支持
室内机噪音：≤50dB；室外机噪音：≤60dB。
