点击添加图片描述（最多60个字）一、产品概述
在当今世界，电已经成为人们日常生活中常用的动力来源，人们对电的依赖也越来越强，在远离电网的地区，独立供电系统就成为人们需要的电源。部队的边防哨所、邮电通讯的中继站、公里和铁路的信号灯、地质勘探和野外考察的工作站、偏远的农牧民等。随着人们生活水平的不断提高和技术进步，我们需要优美舒适的生活环境，所以太阳能、风能等清洁能源是我们好的选择。

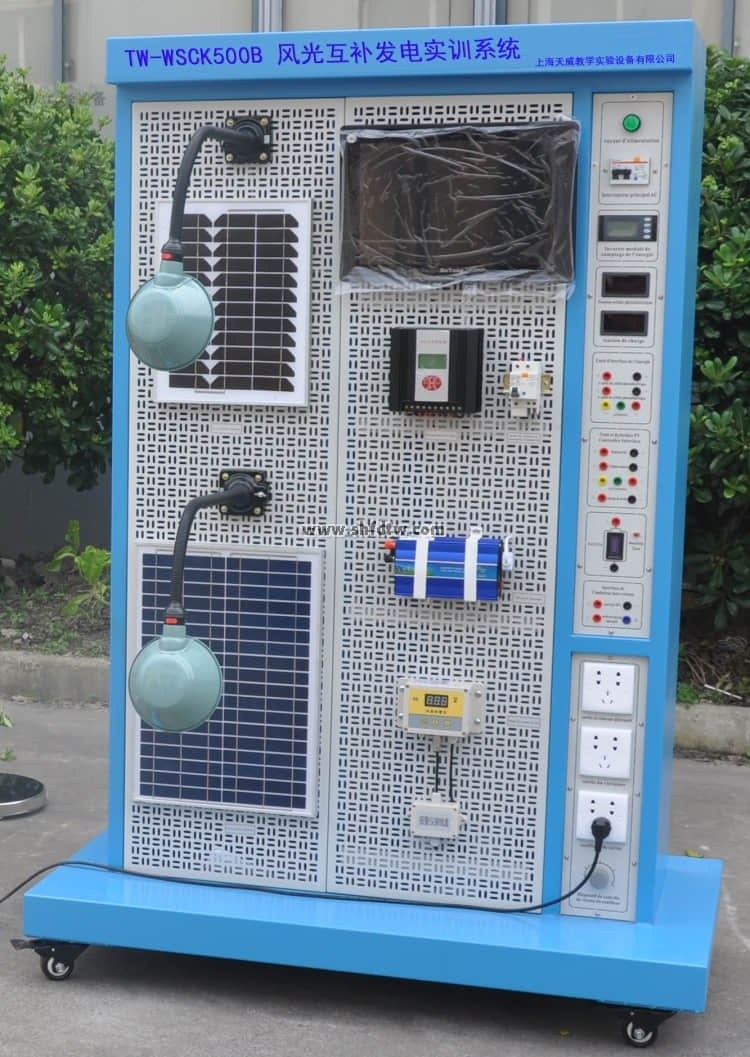

本产品是集于太阳能发电及风力发电为一体的新型教学演示实验系统。可完成风力发电和太阳能发电及基站的供电及离网逆变电源系统集成的相关实验及教学演示。
企业信息
您只要致电：021-55884001（袁经理）
我们可以解答 风光互补发电实训系统 的相关疑问！
我们可以帮您推荐符合您要求的 风光互补发电实训系统,风光互补教学实验设备 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-65-1520-1.html
1.1 系统主要应用范围
本产品集成风力、光伏互补发电为一体的教学实验、实训系统。可完成风力发电和太阳能发电基站的充放电及逆变电源方面实验及教学演示。可以帮助学生，进一步理解风光互补发电站整个系统的原理学习并探讨工程实际应用技能。
主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。可以帮助学生，进一步理解风光互补发电站整个系统的原理学习并探讨工程实际应用技能。
1.2 系统主要特点
系统采用立式结构，面板采用标准网孔板，实验模块完全暴露在外，较强的临场感、可快速让学习者进入学习角色，集成了风速测量报警系统，完全闭环的控制方式让使用者操作起来更人性化。
风光互补发电控制系统采用16位高性能MCU，对蓄电池充、放电和风机刹车进行全智能化的控制。
离网逆变模块boot前端采用8位MCU驱动控制，前后桥输出采用进口MOS场效应管使性能更稳定。可以为学习过程中提供稳定的220V纯正弦波交流电能。
风光互补发电实训系统，可以让学生自行拆装移动，使用简便、无噪音、无污染。
1.3、设备组成

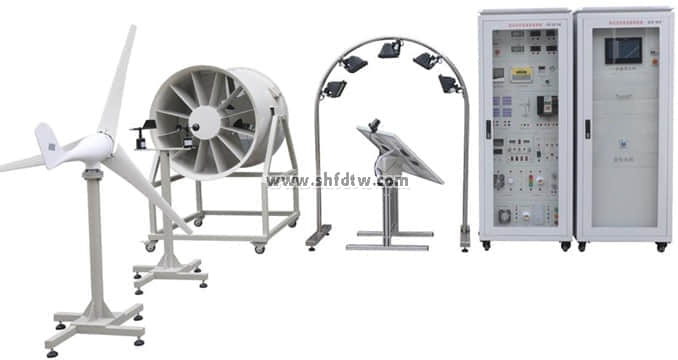

风光互补发电实训系统主要由光源模拟控制系统、模拟风场系统，风力发电机，风速、风向检测装置，风光互补充放电管理系统、离网逆变与负载系统。
点击添加图片描述（最多60个字）二、技术参数
2.1、太阳能电池板
光伏组件方阵：由太阳电池组件（也称光伏电池组件）按照系统需求串、并联而成，在太阳光照射下将太阳能转换成电能输出，它是太阳能光伏系统的核心部件。
系统主要采用2块（10W单晶硅1块，20W多晶硅1块）小型太阳能电池板组建，可实现太阳能电池板的并接方式和串接方式，进而提供大电流或大电压的两种太阳能电池板组网方式。
1#电池板
电池板：单晶硅
最大输出功率：10W
开路电压：21.24V
短路电流：0.58A
2#电池板
电池板：多晶硅
最大输出功率：20W
开路电压：21.24V
短路电流：1.17A
2.2、投射灯（模拟太阳灯）
电压：220V
频率：50Hz
最大功率：200W
电流：0.9A
2.3、风力发电机
额定功率：300(W)
额定电压：12(V)
额定电流：22.5（A）
风轮直径：1.52(m)
启动风速：2.5(m/s)
额定风速：9.6(m/s)
安全风速：35(m/s)
工作形式：永磁同步发电机
风叶旋转方向：顺时针
风叶数量：3（片）
风叶材料：玻璃增强聚丙烯材料
2.4、模拟风洞模块（鼓风机）
风量：10000 mз/h
风压：215Pa
转速：1440 r/min
电压：220V
频率：50Hz
功率：0.75kW
可调风速：0～13级连续可调
2.5、风光互补控制器规格
工作电压：12VDC
充电功率Pmax ：650W
光伏功率Pmax ：100W
风机功率Pmax ：550W
充电方式：PWM脉宽调制
充电最大电流 35A
过放保护电压 11V
过放恢复电压 12.6V
输出保护电压 16V
卸载开始电压（出厂值）15.5V
卸载开始电流（出厂值） 15A
控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关功能；
负载为100W以下的12V/24V直流负载，控制单元一通道为常开输出，另一通道为多类定时输出（光控开、光控关，定时开、定时关，）。
2.6、离网逆变电源
直流输入电压：9～16VDC 电压可选
额定蔬出功率：300W
输出电压：110/220VAC
输出波形：纯正弦波
输出频率：50Hz
工作效率：85%
功率因数：>0.88
波形失真率≤5%
工作环境：温度-20℃～50℃
相对湿度：﹤90﹪（25℃）
保护功能：短路、过热、过载保护
2.7、测风系统
测量范围 风速：0～60m/s
精 度 ±0.1m/s
工作电源：AC 220V±20%
环境温度： -40℃～50℃
2.8、数字电压表
光电池电压表：0-200V×1只
负载电压表： 0-200V×1只
逆变电能计量模块：电参数测量、运行时间、超载报警、功率报警门限预置、掉电数据保存
温度、湿度表:温度测量范围：-50℃-+70℃ 湿度测量范围：20%-90%
2.9、蓄电池容量55Ah、电压12V × 1只
2.10、负载单元（选配出口型无此项）
（1）DC12V直流负载五组。（感性负载3组，阻性负载2组）
1）感性负载有：12V直流风扇、12V直流电机、12V蜂鸣器
2）阻性负载有：12V交通灯、3W LED灯
（2）AC220V交流负载四组。（感性负载1组，阻性负载3组）
1）感性负载有：220V直流风扇
2）阻性负载：220V交通灯.220V 3WLED灯
三、主要实验实训内容
实验一 基本实验内容
1-1 风光互补发电实验
1-2 风力发电实验
1-3 光伏发电实验
1-4 风光互补控制器实验
1-5 蓄电池充放电实验
1-6 离网逆变器实验
实验二 太阳能电池板特性实验系列
2-1、太阳能电池板开路电压测试实验
2-2、太阳能电池板短路电流测试实验
2-3、太阳能电板I-V特性测试实验
2-4、太阳能电池板最大输出功率计算实验
2-5、太阳能电池板填充因子计算实验
2-6、太阳能电池板转换效率测量实验
2-7、开路电压与相对光强的函数关系实验
2-8、短路电流与相对光强的函数关系实验
2-9、太阳能电池板P-V特性测试实验
2-10、太阳能电池板暗伏安特性测试实验
2-11、太阳能组件输出特性测试实验
2-12、串联电阻对填充因子的影响测试实验
2-13、并联电阻对填充因子的影响测试实验
2-14、太阳能电池光谱特性测试实验
2-15、太阳能电池板的串联开路电压测试实验
2-16、太阳能电池板的串联短路电流测试实验
2-17、太阳能电池板的并联开路电压测试实验
2-18、太阳能电池板的并联短路电流测试实验
实验三 太阳能蓄电池控制器实验系列
3-1、太阳能蓄电池充电控制实验
3-2、控制器充放电保护实验
太阳能风光互补实验那个厂家有做
点击添加图片描述（最多60个字）能源利用是世界性的话题，不论是煤炭还是燃气能源都具有着不可再生性，因此在当下世界上的各个国家都在加速进行着太阳能风光互补实验，在未来这个行业必然成为能源业界内的领军品类。因此来说从事这方面的专业研究是未来就业的大趋势。
在太阳能风光互补实验器材之所方面上海天威教学实验设备有限公司所研发的试验器材制作具有着代表性，不论是在器材的技术领先程度上，还是在器材的使用性能方面上海天威教学实验设备有限公司做的都非常出色，而且其销售价格也是在同样业中性价比高的，其使用范围广，不论是教学单位还是组织科学研发的研究所都可以对其企业所生产的太阳能风光互补实验设备进行使用，其设备出色的效果能够满足各个领域，不同研发项目的实验需要，教学使用。
型号：TW-FGQ01
品名：风光氢混合系统实验台
价格：0.00

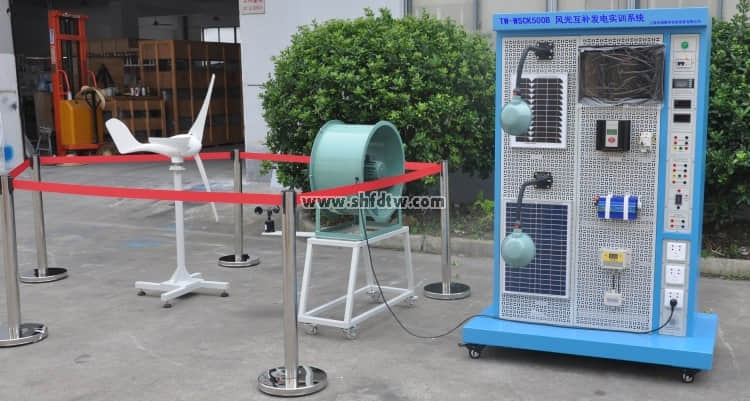

点击添加图片描述（最多60个字）型号：TW-WSCK500B
品名：风光互补发电实训系统
价格：84000.00

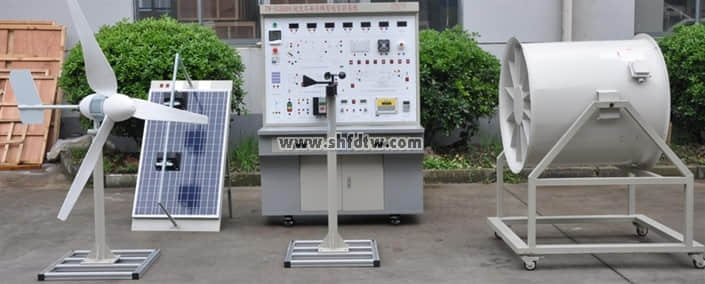

点击添加图片描述（最多60个字）型号：TW-WS500B
品名：风光互补离(并)风发电实训...
价格：115000.00
点击添加图片描述（最多60个字）型号：TW-WS500FG
品名：风光互补发电教学实验实训...
价格：115000.00

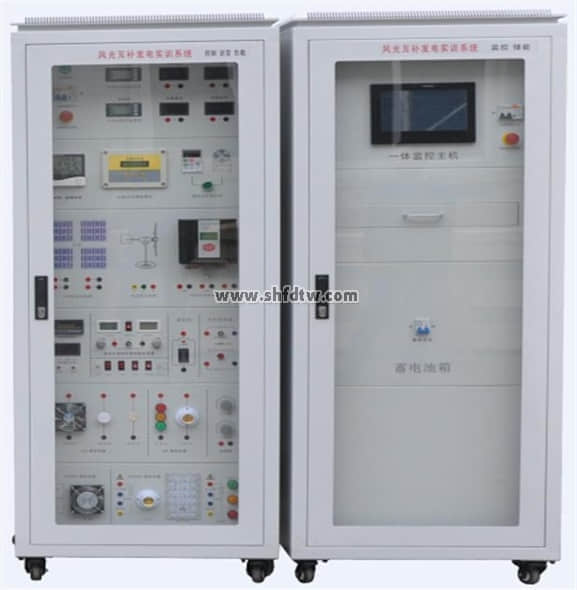

点击添加图片描述（最多60个字）型号：TW-FG500D
品名：风光互补发电教学实验实训...
价格：87000.00

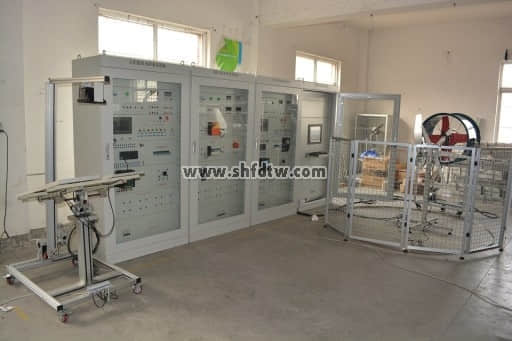

点击添加图片描述（最多60个字）型号：TWFG-CF
品名：风光互补发电与船舶汽油发...
价格：470000.00

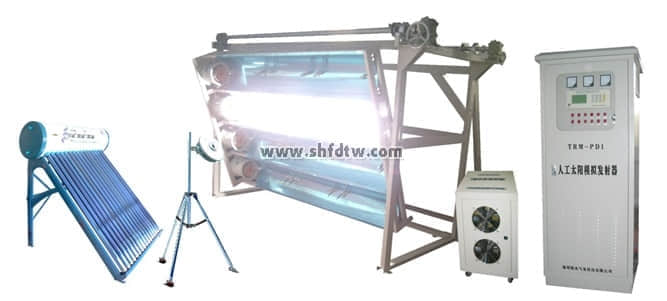

点击添加图片描述（最多60个字）型号：TW-JXA
品名：太阳能光热教学实验平台
价格：496000.00

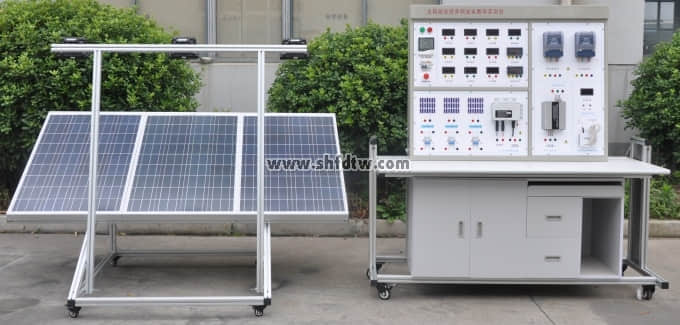

点击添加图片描述（最多60个字）型号：TW-SPG300
品名：太阳能光伏并网发电教学实...
价格：100000.00

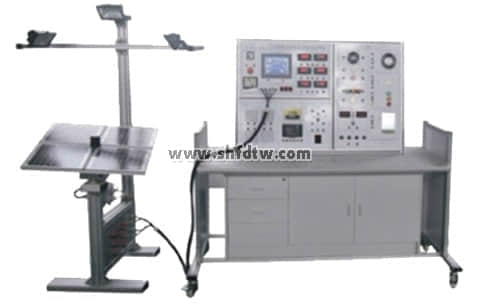

点击添加图片描述（最多60个字）型号：TW-GBD02
