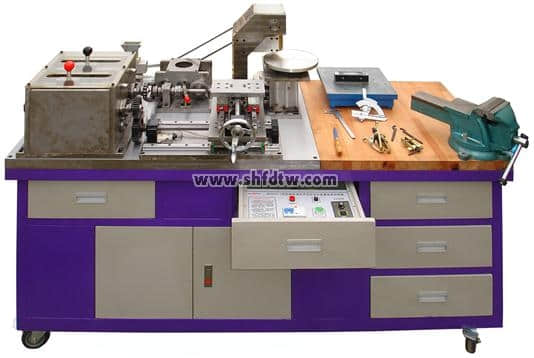

机械装调技术综合实训装置
本机械装调技术综合实训装置是依据相关国家职业标准及行业标准，结合中等职业学校“数控技术及其应用”、“机械制造技术”、“模具制造技术”、“机电设备安装与维修”、“机电技术应用”等专业的培养目标而研制。主要培养学生识读与绘制装配图和零件图、钳工基本操作、零部件和机构装配工艺与调整、装配质量检验等技能。提高学生在机械制造企业及相关行业一线工艺装配与实施、机电设备安装调试和维护修理、机械加工质量分析与控制、基层生产管理等岗位的就业能力。
您只要致电：021-55884001（袁经理）
我们可以解答 机械装调技术综合实训装置 的相关疑问！
我们可以帮您推荐符合您要求的 机械装调技术综合实训装置 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-88-1057-1.html
1、要求实训台为模块化结构，由≥16个独立的机械模块和测试测量包、标准件包、工具包组成，各模块既可独立应用，也可根据实验、实训需要组合使用。实训台体由工业铝型材组成， 型材截面约≥45mm×45mm、≥45mm×60mm。要求现场提供长度不低于20cm的铝型材样品。系统配备搭建实验项目用铝合金安装底板一块，要求采用T型槽螺母进行安装，以便反复拆装而不造成机械零件的磨损。
2、模块的外形尺寸为：584mm（±5mm）×284mm（±5mm）×29mm（±5mm），所有模块表面进行化学镀镍处理，硬度大于HV300。各实训模块不用时可存放到通用工作台中，使用时取出进行装配调整，要求使用方便，配置灵活，能满足不同阶段学生教学实训任务的需要，实训模块要求包括以下模块：
1）、普朗尼制动模块：包括普朗尼制动装置及制动轮、弹簧测力计等。
2）、电机组模块：包括一个固定速度电机（220V,50Hz,0.25kW）及变速电机(220V,50Hz,40W)，均带安装底座
3）、轴和联轴器模块:包括套筒联轴器、十字滑块联轴器、一套轴以及存放零部件的面板，面板上有安装固定件及零部件标志（现场提供模块样品）。
4）、带座轴承模块：需含有3组共计十个带座轴承以及存放零部件的面板，面板上有安装固定件及零部件标志。
5）、V型带轮模块：需含有带轮A100单槽一个、带轮A75单槽一个、带轮A125单槽一个、普通V带一个、切边普通V带一个以及存放零部件的面板，面板上有安装固定件及零部件标志。
6）、带轮组模块一：HTD带轮24-8M-20一个、HTD带轮30-8M-20一个、带轮SPA90单槽一个、带轮SPA112单槽一个、塔轮两个、梯形齿同步带一个、切边窄V带两个、窄V带两个以及存放零部件的面板，面板上有安装固定件及零部件标志（现场提供模块样品）。
7）、带轮组模块二：带轮SPA90双槽、带轮SPA112双槽各一个、同步带轮18L050两个、惰轮一个、可调V型带轮一个、圆弧齿同步带一个以及存放零部件的面板，面板上有安装固定件及零部件标志。
8）、链轮模块一：短节距精密滚子链轮08A-15、短节距精密滚子链轮08A-20、短节距精密滚子链轮08A-30、传动用短节距精密滚子链各一个以及存放零部件的面板，面板上有安装固定件及零部件标志。
9）、链轮模块二：短节距精密滚子链轮08A-2-17一个、短节距精密滚子链轮08A-2-18一个、短节距精密滚子链轮08A-2-20一个、齿形链轮两个、传动用短节距精密滚子链两盘、齿形链两盘以及存放零部件的面板，面板上有安装固定件及零部件标志。
10）、直齿圆柱齿轮模块：直齿圆柱齿轮20X2一个、直齿圆柱齿轮30X2一个、直齿圆柱齿轮40X2两个、直齿圆柱齿轮48X1.5一个、直齿圆柱齿轮64X1.5一个以及存放零部件的面板，面板上有安装固定件及零部件标志。
