混合动力系统实验台,普锐斯汽车教学设备装置

所属栏目:公司动态 点击数量:6014

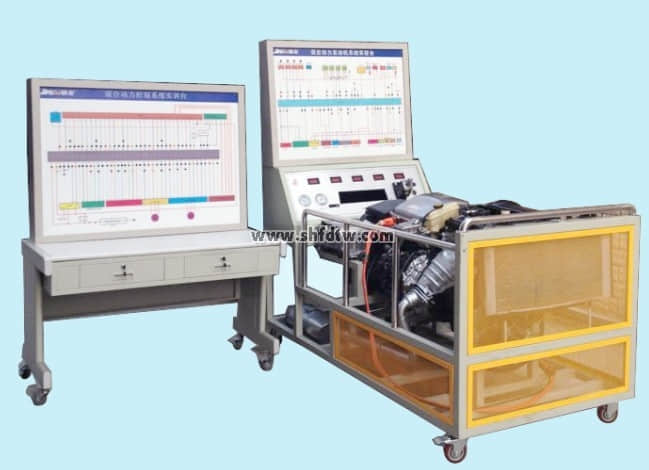

混合动力系统实验台,普锐斯汽车教学设备装置(图1)

 万向自锁脚轮台架活动灵活,并带有自锁装置,便于移动教学;整体台架采用刚性结构焊接,所用材料如方管、角钢等采用国标标准材料,支撑可靠,并布有减震元件;表面喷塑处理防腐蚀抗老化,不褪色。控制面板采用纯铝塑板,控制面板上绘有彩色与原车控制系统相一致的直观电控系统原理图,并配有使用说明书及实验指导书。

您只要致电:021-55884001(袁经理)

我们可以解答 混合动力系统实验台(普锐斯) 的相关疑问!

我们可以帮您推荐符合您要求的 混合动力系统实验台,普锐斯汽车教学设备装置 相关产品!

找不到所需产品?请点击 产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-116-1563-1.html

产品组成:

    发动机总成和发动机控制单元、变速器、M1,M2电机、HV蓄电池、仪表总成、冷却液温度传感器、进气温度传感器、节气门控制总成、空气质量计、氧传感器、点火开关、整套散热机构、汽油箱和汽油泵总成、蓄电池、五个数字电压表、真空压力表及燃油压力表、带有完整彩色电路原理图面板、外接式检测端子、智能故障设置盒总成、可移动台架、使用说明书及实验指导书等。

功能特点

本实验台可使学生了解发混合动力的基本构造及工作原理,通过实物认识各传感器及执行器的位置及工作原理。

通过显而易见的电脑检测端子,配合万用表检测如节气门位置传感器、进气温度传感器、水温传感器、爆震传感器、氧传感器等各传感器和执行器的电压及电阻值。

设置发动机常见故障,通过故障显示,进行学生故障分析、检测诊断实训,培养学生故障分析检测诊断思维能力

起步时无需发动机运转,可直接利用电动机起动,可达到零排量效果

可在制动时使剩余能量回冲HV蓄电池

显示功能

1.可通过原厂组合仪表、可以看到发动机的转速,及其它指示灯的工作情况. 可以通过故障指示灯来显示故障。

2.五个数字电压表显示传感器电压,可直观地看到各个传感器等的电压随着负载不同而变化的情况,实时显示发动机的动态、静态信号参数。

3.通过压力表显示燃油、真空表显示进气真空压力的实际数据;还可以看到进气真空度随负载而变化的情况。

4.LED电压表实时显示传感器变化,喷油器脉冲LED灯显示,有喷油脉宽表(实时信号)。

5.面板安装数字脉宽表,可显示每秒喷油时长,单位为毫秒,即为每秒钟内,喷油的时间长度;数字显示发动机每分钟喷油次数;显示喷油脉宽,即为喷油嘴每次喷油的时间长度,单位为毫秒,数字显示;喷油频率,这个是每秒钟喷油嘴的喷油次数,一般4冲程发动机曲轴旋转两圈喷油一次。

功能配置及特点:

6.配置无线联网智能考核系统软硬件,无需联网也可在设备上进行单机嵌入式版智能考核和存储功能;

7.嵌入式考核页面分为教师进入界面和学生考试界面;

8.进入教师界面可进行试题故障点设置、单点故障设置、修改密码、学生成绩查询、总分设置、考试时间设备;

9.设置修改密码:教师进入页面后可对系统设置密码和更改密码;

10.试题设置功能:系统分为12道试题,可对每道题进行任意故障点设置,单个故障点总共不少于16个,试题的故障点有简单题和复杂题,简单题为1个故障点,复杂体为2个故障点,试题可进行无数次更改;

11.试题存储功能:对每个学生的学生号考完后进行存储,单台机子可存储40位学生号,教师可以根据学生号查询考核得分、考核时间、排除数;

12.学生界面:进入界面分为12道题目,每道题目分为单选题和多选题,12道题根据学生依次道进行排除,排除完后自动评分打分,如不覆盖则永久存储到智能考核系统里,教师可根据学生号进行查询读取;

13.单点故障设置功能:教师可直接进入故障设置任意设置故障点,每个故障点可以单点设置和排除,也可同时清楚故障点;

14.手动设置故障功能,无需进入考核软件或插上考核系统,教师可以在实验台上设置机械开关故障,可对每个故障点设置并对学生进行考核;

15.控制器采用世界上先进的微处理器内核ARM主控制芯片,运算速度快,控制器可进行mod bus RTU主从协议控制联网,也可通过无线网络把全部设备联网起来控制;

16.7寸工控机触摸液晶屏人机友好对话实训平台(分辨率800×480、主频600MHz、65535真彩);

检测功能

    配备电脑数据检测端口,可通过连接专用或通用型解码器,进行各传感器、执行器及电控单元的信号检测与分析;对发动机电控系统进行ECU编码查询、故障码读取、故障码清除、动态数据流读取、波形分析、波形显示执行元件测试系统登录等

混合动力原理:

    混合动力电动汽车的动力系统主要由控制系统、驱动系统、辅助动力系统和电池组等部分构成。


技术参数:

台架尺寸:1700×1000×1900(长×宽×高)

实验台尺寸:1600×500×1900(长×宽×高)

使用环境:温度-5℃~40℃;湿度≤80%

发动机类型:丰田普锐斯发动机,

发动机型号:1NZ-FXE

排量:1.5L,77马力 L4

年款:2005年款

混和动力的电动机,最大功率:50Kw/1200-1540rpm,最大扭矩:400Nm/0-1200r

蓄电池:201.6V

电机电压:500V

变速器:M1,M2发电电动机

机油等级:API(美国石油学会)标准SG级,

蓄电池:免维护蓄电池
