TW-SNY12太阳辐射标准观测站

1、标准五要素
太阳辐射是气象观测指标中重要内容,根据国际气象组织WMO标准要求,可完全适用于野外低温极地气候环境监测要求。太阳辐射标准观测分为:(总辐射、散射辐射、直接辐射、反射辐射、净全辐射),太阳辐射分光谱观测分为:(紫外光、可见光、紫蓝光、绿光、澄红光、红外光)对此项内容的记录分析将对人类研究太阳能、气象、环境海洋、农业生态、建筑材料等起到重大作用。

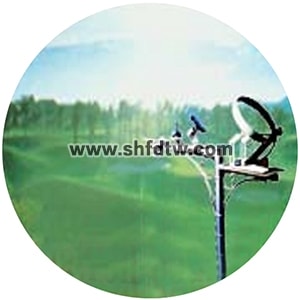

 太阳辐射标准观测站(图1)太阳辐射标准观测站(图2)

2、概念及技术指标
2、1、总辐射
水平表面上,在2π立体角内所接收到的太阳直接辐射和散射太阳辐射之和称为总辐射(短波)。总辐射是辐射观测最基本的项目。总辐射用总辐射表(亦称天空辐射表)测量。
总辐射表技术参数:
01.通道数:第1路
02.光谱范围:280----3000nm
03.灵敏度:7~14μV/w.m-2
04.响应时间:≤30秒(99%)
05.显示分辨率:1W
06.内阻:约350Ω
07.稳定性:±2%
08.余弦响应:≤±7%(太阳高度角10时)
09.温度特性:±2%(-20℃~+40℃)
10.非线性:±2%
11.重量:2.5kg
12.精度:<5%
13.测试范围:0~2000W/m2

14.信号输出:0~20mV

太阳辐射标准观测站(图3)

2、2、净全辐射
由天空(包括太阳和大气)向下投射的和由地表(包括土壤、植物、水面)向上投射的全波段辐射量之差称为净全辐射,简称净辐射。净全辐射是研究地球热量收支状况的主要资料。净全辐射为正表示地表增热,即地表接收到的辐射大于发射的辐射,净全辐射为负表示地表损失热量。净全辐射用净全辐射表测量。
净全辐射表技术参数:
01.通道数:第2路
02.光谱范围:280-----50000nm
03.灵敏度:7~14μV/W.m-2
04.显示分辨率:1W
05.内阻:约350Ω
06.时间响应:不大于1分钟(99%)
07.感应面一致性:±10%
08.使用环境温度:-45℃~+40℃
09.精度:±5%
10.重量:0.5kg
11.测试范围:-2000~2000W/m2
12.信号输出:0~20mV
太阳辐射标准观测站(图4)
2、3、直接辐射

太阳辐射标准观测站(图5)


 测量垂直太阳表面(视角约0.5°)的辐射和太阳周围很窄的环形天空的散射辐射称为太阳直接辐射。太阳直接辐射是用太阳直接辐射表(简称直接辐射表或直射表)测量。
直接辐射表技术参数:
01.通道数:第3路
02.光谱范围:280----3000nm
03.灵敏度:7~14μV/W.m-2
04.响应时间:≤30秒(99%)
05.显示分辨率:1W
06.内阻:约100Ω
07.跟踪精度:24小时小于±1°
08.稳定性:±1%
09.温度特性:±1%(-20℃~+40℃)
10.重量:5kg
11.测试范围:0~4000W/m2
12.电源电压:DC12V±l5%AC220V±l0%
13.测试精度:±2%

14.信号输出:0~20mV

太阳辐射标准观测站(图6)

2、4、散射辐射和反射辐射
辐射中把来自太阳直射部分遮蔽后测得为散射辐射或天空辐射。感应面朝下所接所的为反射辐射。散射辐射和反射辐射都是短波辐射。这两种辐射均用总辐射表配上有关部件加以测量。
2、4、1、散射辐射表(总辐射+遮光环装置)技术参数
01.通道数:第5路
02.光谱范围:280----3000nm
03.灵敏度:7~14μV/w.m-2
04.响应时间:≤30秒(99%)
05.显示分辨率:1W
06.内阻:约350Ω
07.稳定性:±2%
08.余弦响应:≤±7%(太阳高度角10°时)
09.温度特性:±2%(-20℃~+40℃)
10.非线性:±2%
11.重量:2.5kg
12.精度:<5%
2、4、2、反射辐射表技术参数
01.通道数:第4路
02.光谱范围:280-----3000nm
03.灵敏度:7~14μV/w.m-2
04.响应时间:≤30秒(99%)
05.显示分辨率:1W
06.内阻:约350Ω
07.稳定性:±2%
08.余弦响应:≤±7%(太阳高度角10°时)
09.温度特性:±2%(-20℃~+40℃)
10.非线性:±2%
11.重量:2.5kg
12.精度:<5%
13.测试范围:0~4000W/m2
14.信号输出:0~20mV
太阳辐射标准观测站(图7)

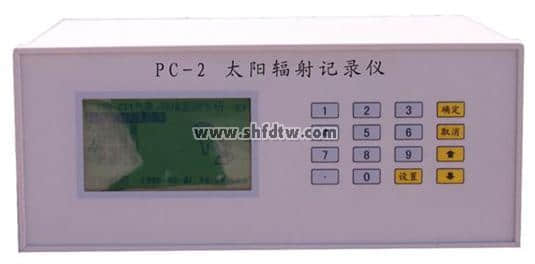

3、PC—2型太阳辐射记录仪

PC—2型太阳辐射记录仪(以下简称记录仪)是新一代的太阳辐射记录仪,它与通用的PC电脑配合使用,外接各种辐射传感器,用于观测记录太阳的总辐射、散射、直辐射、反射、净辐射等各种辐射量,具有测试精度高、人机界面友好、人工干预少、交直流电共用等特点。

PC—2型太阳辐射记录仪技术参数:

     01.通 道 数:5路;

     02.输入范围:±25mV;

     03.准 确 度:0.5%;

     04.仪器内分辨率:±1μV;

     05.显示精度:1W;

     06.显示方式:大屏幕液晶显示;

     07.显示内容:(总,散,直,反,净)辐射瞬时值、小时累计量及最大值、日累计量及最大值,日期,时间;

     08.数据存贮容量:(总,散,直,反,净)辐射瞬时值、小时累计量及最大值、日累计量及最大值,日期,时间,记录仪内最多可记录7天数据;

     09.供电电压: AC:220V±10%  50Hz   DC:12V;

    10.电池供电:选用PC-2 UPS电源(在无交流电情况下,系统可连续工作七天以上);

     11.功    耗:充电时<30W 非充电时<10W;

     12.工作温度:10℃~+70℃;

     13.遥测距离:大于150m;

     14.最大相对湿度:≤95%;

     15.通讯接口:标准RS232计算机通讯口;

     16.软件在WINDOWS98以上环境运行,即可将记录仪内的数据下载存入微机,以EXCEL文件格式存储。

系统配置:

太阳辐射标准观测站


太阳辐射标准观测站(图8)

4、太阳辐射标准观测站清单

序号

名     称

型 号

数量

单位

1

太阳辐射记录仪

PC-2

1

2

总辐射表

TBQ-2

1

3

自动跟踪太阳直接辐射表(日照计)

TBS-2-2

1

4

散射辐射表(总表+散射装置)

TBD-1

1

5

净全辐射表

TBB-1

1

6

反射辐射表

TBQ-2

1

7

太阳辐射观测台架

PC-2-TJ

1

8

电源线、数据通讯线及辐射表电缆

标准配置

1

9

太阳辐射观测系统软件

PC-2-T

1

10

无线通讯控制器(可选配)

GSM/GPRS

1

11

移动存储控制器(可选配)

FS-1

1



太阳辐射标准观测站(图9)

太阳辐射标准观测站(图10)
