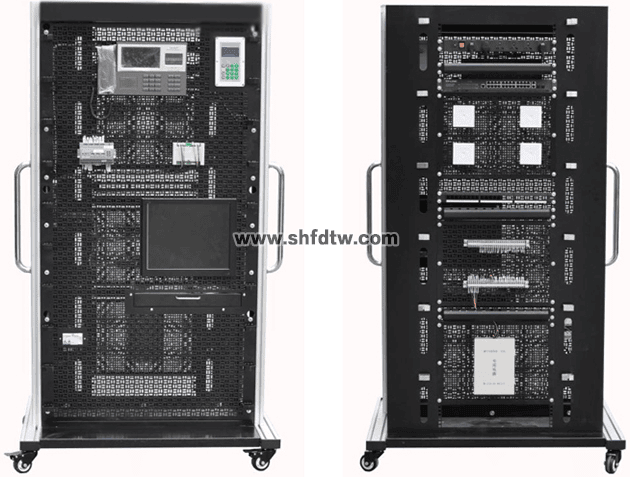

TWLY-53智能楼宇系统管理实训装置
1、设备概述
智能楼宇系统管理实训装置依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。
您只要致电：021-55884001（袁经理）
我们可以解答 智能楼宇系统管理实训装置 的相关疑问！
我们可以帮您推荐符合您要求的 智能楼宇系统管理实训装置 楼宇智能安防布线实训系统 智能楼宇实验实训装置 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-97-2785-1.html
2、技术指标
(1)电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
(2)安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
(3)整机功耗：≤300W；
外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
3、主要配置
序号 | 器材名称 | 数量 | 单位 | 备注 |
1 | 立式实训平台 | 1 | 台 | |
2 | 网孔板安装模块 | 8 | 块 | |
3 | 网孔板用膨胀固定件 | 100 | 个 | |
4 | 线缆管理架 | 12 | 个 | |
5 | 电源管理模块 | 1 | 台 | |
6 | 嵌入式编程主机与显示器模块 | 1 | 套 | |
7 | 网络视频服务器软件 | 1 | 台 | |
8 | 入侵报警服务器软件 | 1 | 套 | |
9 | 一卡通服务器软件 | 1 | 套 | |
10 | DDE服务器软件 | 1 | 套 | |
11 | 组态软件 | 1 | 套 | |
12 | Modbus-LON网关 | 1 | 套 | |
13 | i.LON智能服务器 | 1 | 套 | |
14 | 智能网管交换机--三层 | 1 | 台 | |
15 | 管理中心机 | 1 | 台 | |
16 | 6位PDU电源 | 1 | 个 | |
17 | 24位超五类非屏蔽插座配线架 | 1 | 个 | |
18 | 8P8C超五类非屏蔽水晶头 | 20 | 个 | |
19 | 超五类非屏蔽信息插座模块 | 4 | 个 | |
20 | 单口86型信息面板 | 4 | 个 | |
21 | 86型底盒 | 4 | 个 | |
22 | UTP超五类4对非屏蔽跳线 | 4 | 条 | |
23 | UTP超五类4对非屏蔽电缆 | 100 | 米 | |
24 | 专用桥架 | 1 | 套 | |
25 | 耗材及工具 | 1 | 套 | 各规格电线、常用电工工具及线缆测试仪等 |
4、实训项目
1.系统的安装、布线、接线、编程、调试、运行、维护及维修；
2.线路故障的设置、检测及排除；
3.网络视频服务器软件的安装、配置与调试；
4.入侵报警服务器软件的安装、配置与调试；
5.一卡通服务器软件的安装、配置与调试；
6.DDE频服务器软件的安装、配置与调试；
7.组态软件的安装、配置、画面制作、动画连接、调试与集成监控；
8.Modbus-LON网关的安装、配置、编程与调试；
9.i.LON智能服务器的安装、配置、编程、网页制作、远程连接与调试；
10.智能网管交换机的安装、配置、VLAN划分与调试；
11.管理中心机的安装、配置与调试；
12.桥架及其支架的安装和布线；
13.信息插座和机架设备的安装；
14.水晶头及跳线的制作和测试；
15.RJ45模块和配线架的压线和测试；
16.RJ45跳线的连接及链路的测试。
